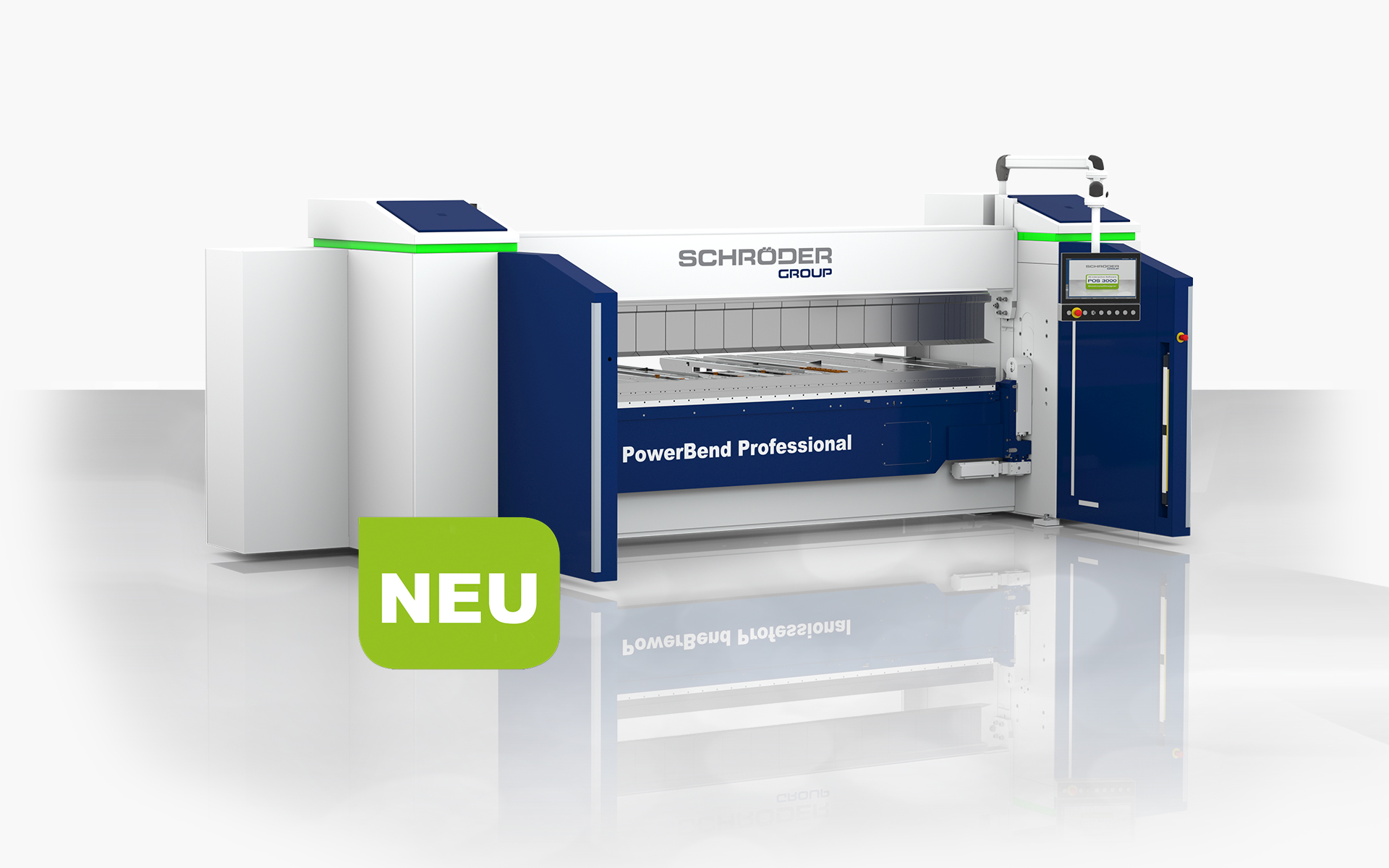

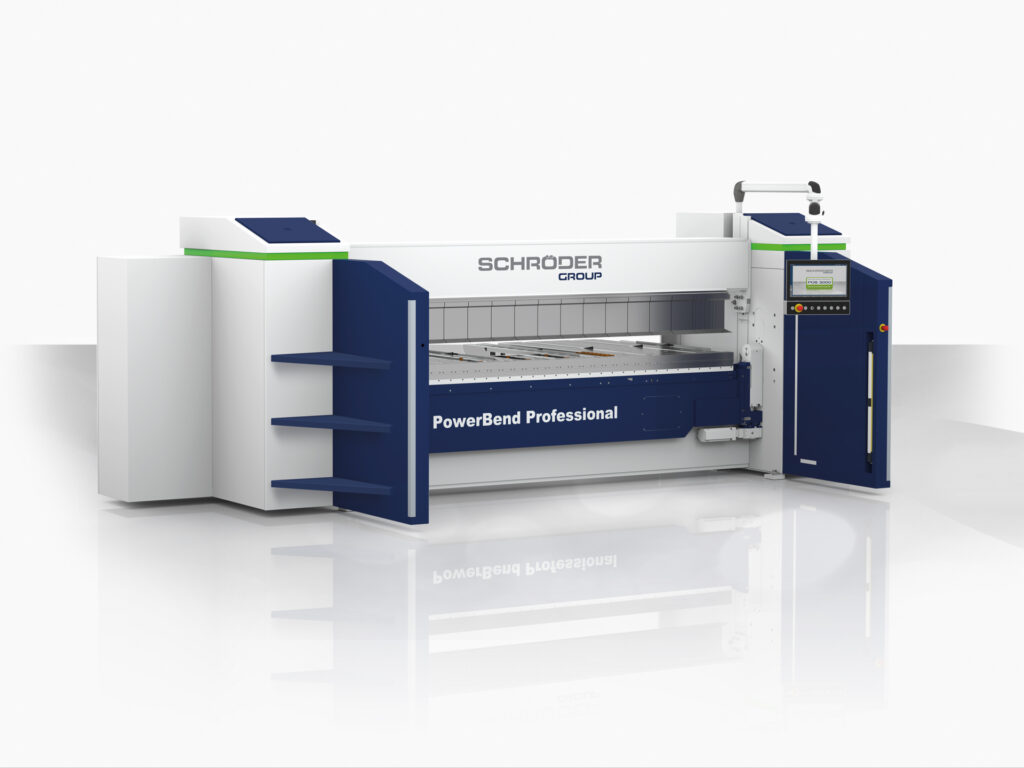

PowerBend Professional

Überblick

Erfolgsgeschichte Teil II: „DIE NEUE“ PowerBend Professional ist unsere überarbeitete Schwenkbiegemaschine mit noch flexibleren Einsatzmöglichkeiten. Sie ist die Profilösung für die Dünnblechbearbeitung und den Dauereinsatz in großen Werkstätten, Mittelstand und Industrie.

Neue Features im Überblick

  • Oberwangenhub 500 mm für Produkthöhen bis 250 mm
  • 2 Servoantriebe zum stufenlosen Verschwenken der Biegewange bei Up and Down
  • Servogesteuerte Biegewangenverstellung
  • Genauere und schnellere Positionierung des Drehmittelpunktes, servogesteuert
  • Sicherheitspaket Plus
  • LED-Statusanzeige
  • Energieeffiziente Antriebe gem. IE3
  • Optimiert für Industrie 4.0
  • Vorbereitete Schnittstelle an Produkt-Handling-Systeme
  • Komplett neues Maschinendesign und verschwenkbarer Galgen

Details

  • Steuerung
    • Grafiksteuerung POS 2000 Professional-Steuerung am schwenkbaren Panel
    • Radius Step Bending Funktion
    • Fernwartung
  • Anschlag
    • Hinteranschlag motorisch bis 1600 mm (geschlossen; 2 Sektoren, pneumatisch absenkbar, Auflagetisch mit Kugeln), Kugelumlaufspindeln (+/- 0,1 mm)
  • Oberwange
    • Oberwangenhub 540 mm
    • Oberwangengeometrie 48° wahlweise 180°
    • Oberwangenantrieb: 2 x 2,2 kW (65 mm/s), Achsen mit Kugelumlaufspindeln
    • Achsschrägstellung der Oberwange
    • Oberwangenklemmung: hydraulisch
  • Biegewange
    • Biegewangenantrieb: 2 × 3,0 kW (Umrichter gesteuert, 100°/s)
    • Biegewangenklemmung: pneumatisch
    • Biegewangenverstellung, motorisch 150 mm
    • Biegemittelpunktverstellung, motorisch +80/- 20 mm (Umrichter gesteuert)
    • Motorische Zentralbombierung
  • Unterwange
    • Unterwangenschiene ca. 1100 N/mm² oberflächengehärtet (nitriert), einteilig mit Fingereinfräsungen, Minimalanschlag 10 mm
  • Sonstiges
    • Werkzeuge: Standardmaschine ohne Biegewangen- und Oberwangenwerkzeuge
    • Fußschalter
    • LED-Statusanzeige
    • Fundamentplatten inkl. Dübel

Technische Daten

Typ Nutzlänge Blechdicke 400 N/mm2 Länge Maschinentiefe mit Anschlag 1600 mm geschlossen Höhe mit Galgen
[mm] [mm] [mm] [mm] [mm]
3200×3,0 3240 3,00 5700 3223 2313
4000×2,5 4040 2,5 5700 3223 2313
Oberwange
Typ Geometrie Hub Antriebsleistung Geschwindigkeit
[°] [mm] [kW] [mm/s]
3200×3,0 48 (180) 540 2 x 2,2 65
4000×2,5 48 (180) 540 2 x 2,2 65
Biegewange
Typ Antriebsleistung Geschwindigkeit Biegewangen-
verstellung
Biegemittelpunkt-
verstellung
[kW] [°/s] [mm] [mm]
3200×3,0 2 x 3,0/2 x 3,0 85 (100) 80 (150) ± 20
4000×2,5 2 x 3,0/2 x 3,0 85 (100) 80 (150) ± 20

Software

POS 2000 Professional

Der Standard für industrielle Schwenkbiegemaschinen

Die bewährte POS 2000 Professional macht die Programmierung von Schwenkbiegemaschinen schnell und komfortabel.

Aus einem umfangreichen und erweiterbaren Katalog können die gewünschten Programmteile ausgewählt werden, durch Antippen des Bildschirms werden Winkel- und Schenkelmaße angepasst.

Die Steuerungssoftware zeigt exakt, was die Maschine tut: Schwenkbiegemaschine, Werkstück und Werkzeug werden schematischdargestellt und für jeden Biegeschritt aktualisiert. Wer abseits der Maschine in der Arbeitsvorbereitung programmiert, kann über Biegesimulationen die Qualität seiner Programme testen und so Ausschuss und Verzögerungen in der Fertigung wirksam vermeiden. Die Software steuert nicht nur die Maschine, sondern unterstützt die Benutzer bei der Bearbeitung: Alle notwendigen Bedienertätigkeiten wie Wenden, Umdrehen etc. werden je Biegeschritt angezeigt.

POS 3000 3D-Grafiksteuerung

Blechdesign interaktiv

POS 3000 3D-Grafiksteuerung ist eine der leistungsfähigsten Steuerungen am Markt – und weil Hard- und Software aus einem Hause kommen, sind PowerBend Industrial UD und POS 3000 3D-Grafiksteuerung perfekt aufeinander abgestimmt.

So komfortabel arbeiten Sie mit POS 3000:

In einer übersichtlichen Produktauswahl mit Suchfunktion und Navigation in Unterverzeichnissen wählen Sie Arbeitsschritte und verknüpfen sie im Menü Produktionsplan zu Arbeitsfolgen.

Einzelne Produktprofile können durch intuitives Zeichnen mit dem Finger sehr schnell entworfen werden. Im Bemaßungsmenü können Sie dann die genauen
Maße eingeben und ändern. Zur Kontrolle und Abstimmung mit den Kunden kann die Zeichnung an einem Drucker auf Papier ausgegeben werden.

Aus dem so erstellten Programm generiert die Software eine optimale Biegefolge, mit automatischer Kollisions- und Grenzwertprüfung. Biegewinkel und Zuschnitt werden durch Interpolation aus der Datenbank automatisch korrigiert.

Abwicklungssoftware Schröder Unfold

Unkompliziert und einfach – die neue Abwicklungssoftware „SCHRÖDER Unfold“

Um Hardware und Software noch besser aufeinander abzustimmen hat Hans Schröder Maschinenbau in Zusammenarbeit mit einem externen Dienstleister eine Abwicklungssoftware entwickelt, die es ermöglicht Blechzuschnittsgrößen noch schneller und präziser zu berechnen.

Werkzeuge/Optionen

Optionen

  • Oberwange
    • Drehbare Oberwange (48°/180°) für 2 Werkzeugstationen incl. hydraulischer Werkzeugklemmung beidseitig
  • Biegewange
    • Technologiepaket Up and Down
    • Technologiepaket 3D (nur bei Up and Down)
    • 2 Servoantriebe zum stufenlosen Verschwenken der Biegewange bei Up and Down
    • Biegewangenverstellung mit Servoantrieb und Kugelumlaufspindeln
  • Tisch und Hinteranschlag
    • Erweiterungen zum J- oder U-Anschlag möglich: Basis Anschlag motorisch bis 1600 mm, geschlossen
    • 2 feste Winkelanschläge (links und rechts)
    • 2 pneumatisch absenkbare Winkelanschläge im Gang
    • Saugplatten im Anschlagtisch mit 6 Saugeinheiten, programmgesteuert incl. Anschlag gegen die Biegewange (nur bei Up and Down)
  • Steuerungsoptionen
    • PC Version (externe Programmierung), 1. Lizenz
    • POS 3000 3D Grafiksteuerung
      DXF-Import und vergrößerte Rechnerleistung
    • SCHRÖDER Unfold Abwicklungssoftware (POS 3000 PC Version notwendig) 1. Lizenz
  • Sicherheit und Sonstiges
    • Zusatzeinrichtung für 2-Mann Bedienung gem. UVV
    • Zusätzliche Bedienung von hinten, 2. Fußschalter und Zugangssicherung von vorne durch Lichtschranke
    • Sicherheitspaket Plus: Lichtschrankenpaket vorne, horizontale Lichtschranke in Bedienergasse, RFID Schalter zur Absicherung der Seitentüren
    • Fußschalter verfahrbar auf Winkelschiene
    • Spannungswandler 12 kVA
    • Klimagerät
    • Diverse Unterwangen-, Biegewangen- und Oberwangenwerkzeuge
