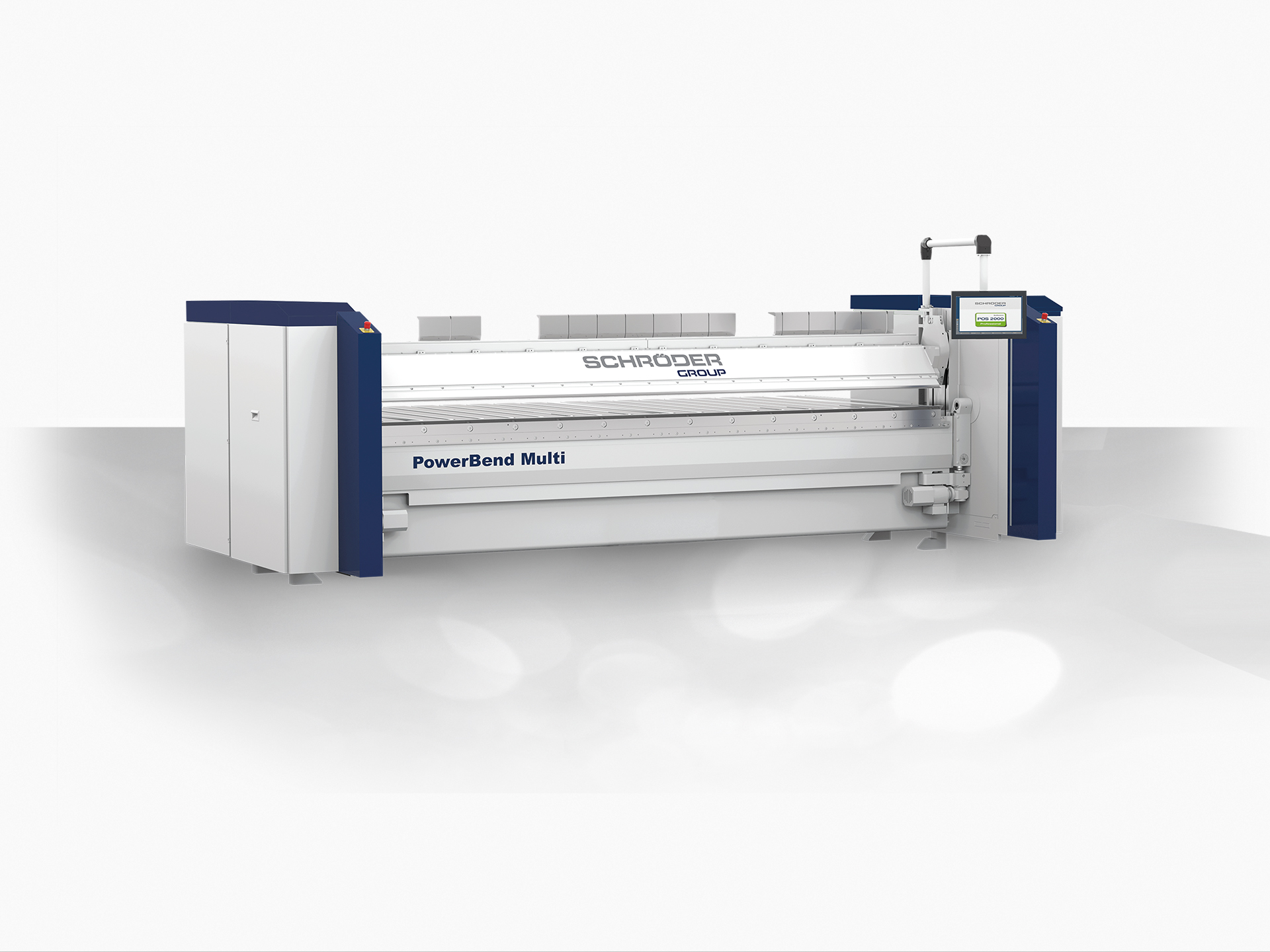

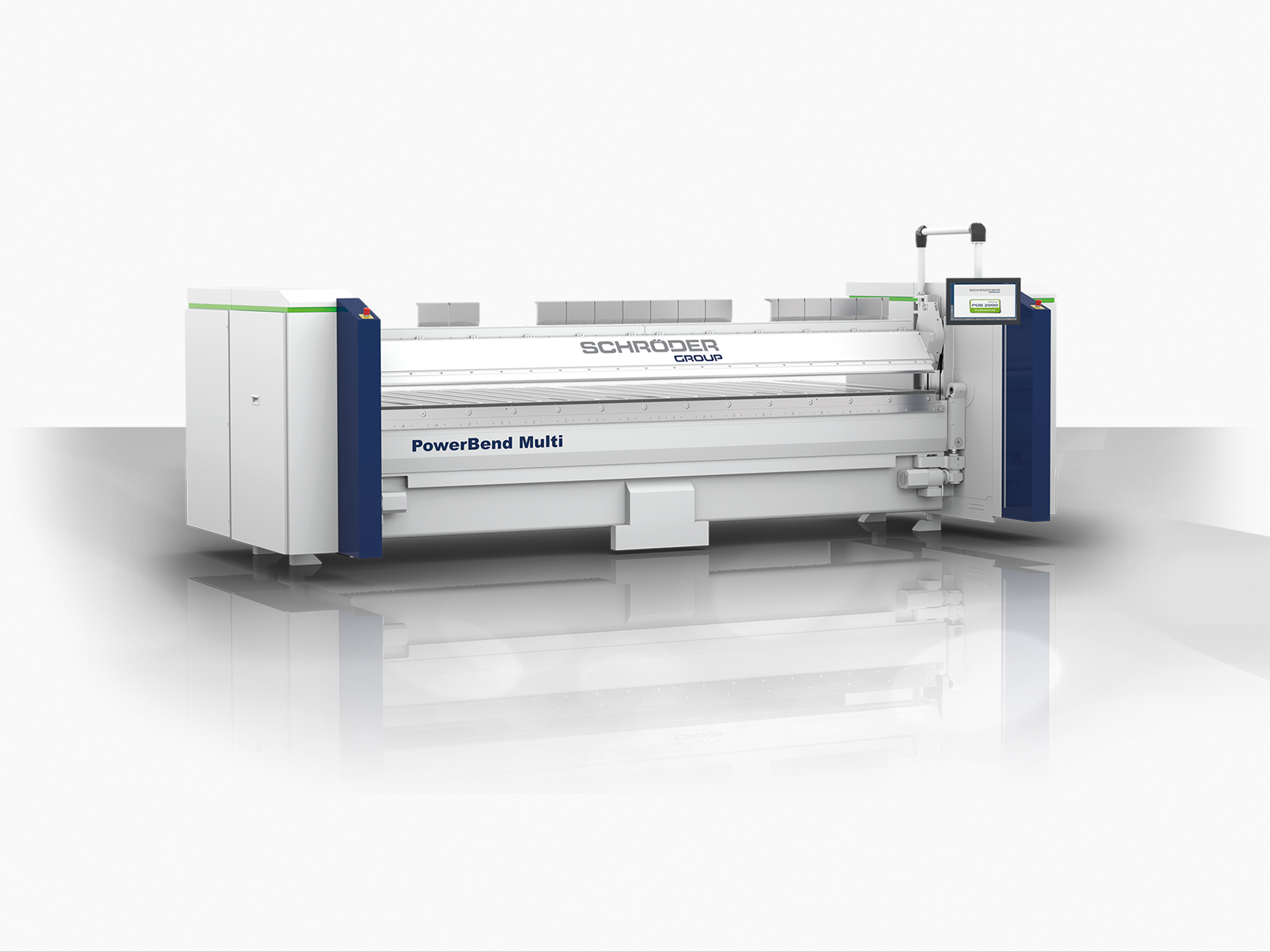

PowerBend Multi
Details
- Grafiksteuerung POS 2000 Professional mit TouchScreen-Steuerung am schwenkbaren Panel basierend auf Windows 10 Betriebssystem
- Radius Step Bending Funktion
- Alle motorischen Achsen sind Umrichter gesteuert
Hineranschlag

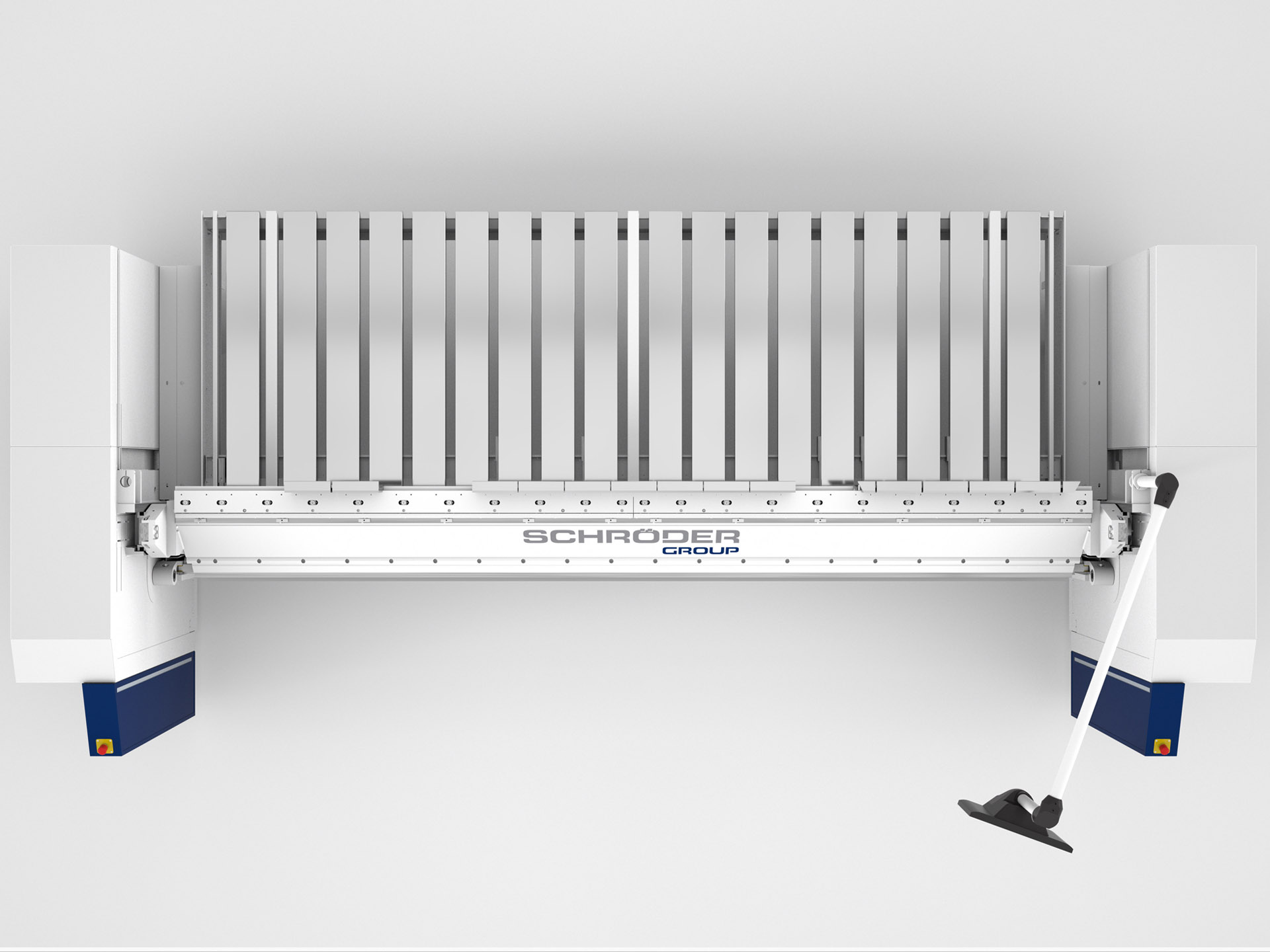

- Hinteranschlag, motorisch 5 – 1000 mm
- Kugelumlaufspindeln (+/-0,1)
- 12 Anschlagfinger (bei 2500 mm bzw. 3200 mm)
- 14 Anschlagfinger (bei 4000 mm)
- Abnehmbare Auflagebleche, rückziehbar auf 337 mm
Oberwange
- Antrieb: 2x 3,0 kW
- Hub: 160 mm
- Geometrie: 50°
- Oberwangenwerkzeug: Spenglerschiene, 20 °, R1/1,5 mm, direkt mit der Oberwange verschraubt, vergütet ca. 1100 N/mm²
Biegewange
- Antrieb 2x 2,2 kw (90°/s)
- Biegewange nach hinten versetzt
- Manuelle Biegewangenverstellung 60 mm
- Biegeschienen 10 mm und 25 mm gekröpft (ab Nutzlänge 3200 mm: 15 und 25 mm)
Unterwange
- Unterwangenschiene, einteilig , ca. 700 N/mm²
ab 30 mm: um 8 mm abgestuft, mit oder ohne Fingereinfräsungen
Sonstiges
- Werkzeugschrank mit Einlegeböden
- Fußschalter
Technische Daten
| Typ | Leistung | Nutz- länge |
Hub Ober- wange |
Verstell. Biege- wange |
Antriebs- leistung Oberwange |
Antriebs- leistung Biegewange |
| [mm] | [mm] | [mm] | [mm] | [kW] | [kW] | |
| 2500×2,5 | 2,50 | 2520 | 160 | 60 | 2 x 3,0 | 2 x 2,2 |
| 3200×2,0 | 2,00 | 3220 | 160 | 60 | 2 x 3,0 | 2 x 2,2 |
| 4000×2,0 | 2,00 | 4020 | 160 | 60 | 2 x 3,0 | 2 x 2,2 |
Software
POS 2000 Professional – der Standard für industrielle Schwenkbiegemaschinen
Die bewährte POS 2000 Professional macht die Programmierung von Schwenkbiegemaschinen schnell und komfortabel. Aus einem umfangreichen und erweiterbaren Katalog können die gewünschten Programmteile ausgewählt werden, durch Antippen des Bildschirms werden Winkel- und Schenkelmaße angepasst.
Die Steuerungssoftware zeigt exakt, was die Maschine tut: Schwenkbiegemaschine, Werkstück und Werkzeug werden schematisch dargestellt und für jeden Biegeschritt aktualisiert. Wer abseits der Maschine in der Arbeitsvorbereitung programmiert, kann über Biegesimulationen die Qualität seiner Programme testen und so Ausschuss und Verzögerungen in der Fertigung wirksam vermeiden.
Die Software steuert nicht nur die Maschine, sondern unterstützt die Benutzer bei der Bearbeitung: Alle notwendigen Bedienertätigkeiten wie Wenden, Umdrehen etc. werden je Biegeschritt angezeigt.
Werkzeuge/Optionen
Optionen
- Hinteranschlag

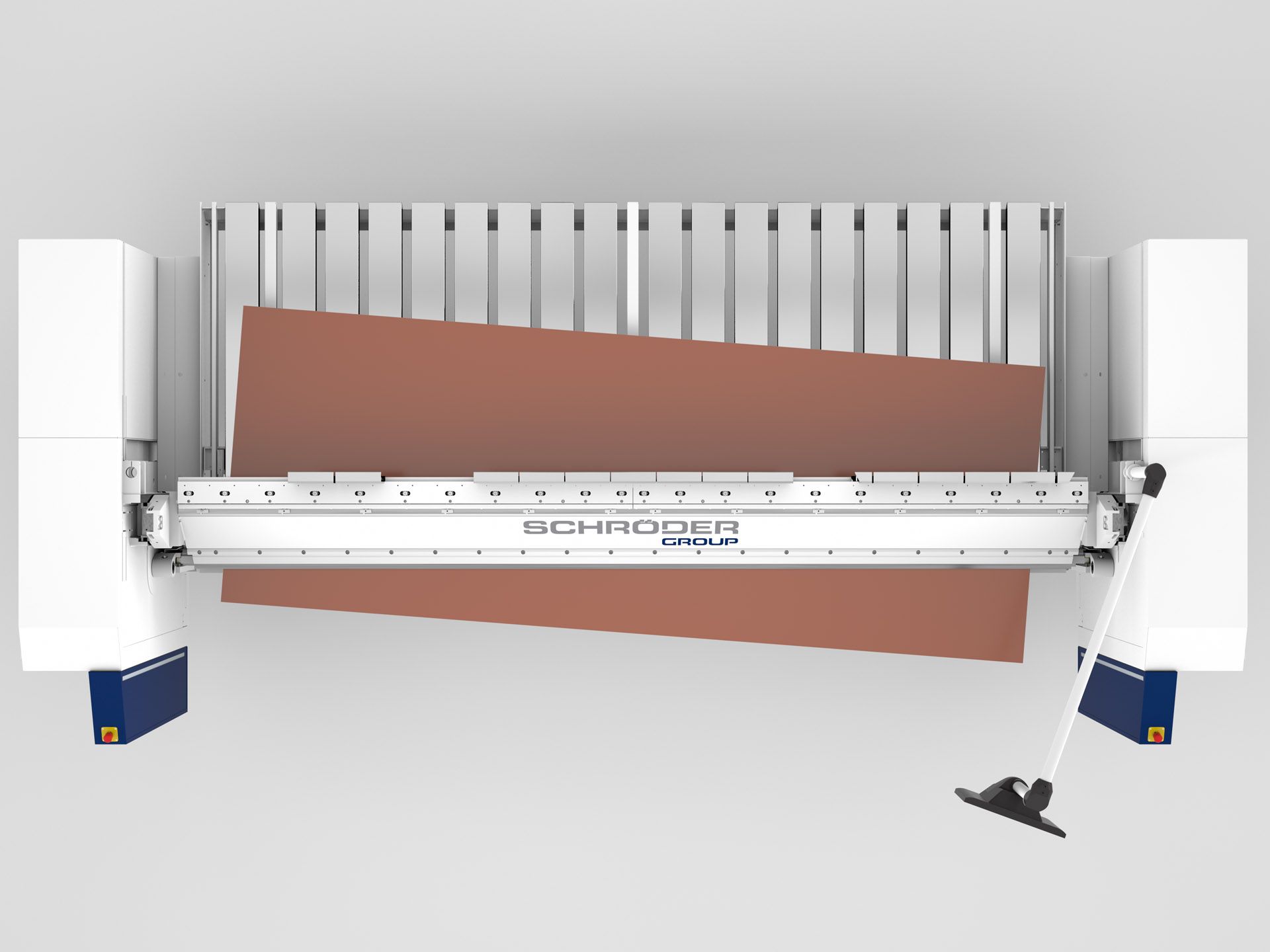

- Anschlag zum konisch Biegen
- Auflagetisch mit Kugeln
- Pneumatisch absenkbare Anschlagfinger
- Anschlag 1600 mm geschlossen mit zwei Anschlagsektoren, pneumatisch absenkbar
- U-Anschlag 1600 mm mit zwei Anschlagsektoren (1000/1600 mm) incl. pneumatischer Absenkung und Kugeln im Auflagetisch, zusätzliche Bedienung von hinten. 2. Fußschalter und Zugangssicherung von vorne durch Lichtschranke incl. Taster und Schalter am Bildschirm
- Sicherheit und Sonstiges
- Zusatzeinrichtung für 2-Mann-Bedienung gem. UVV
- Fußschalter verfahrbar auf Winkelschiene
- Lichtschranken-Paket Plus: Zusätzliche Lichtschranke vorne vertikal und horizontal
- Lichtschranke im Gang für U-Anschlag 1600 mm
- Klimagerät, Spannungswander 12 kVA
- Oberwange

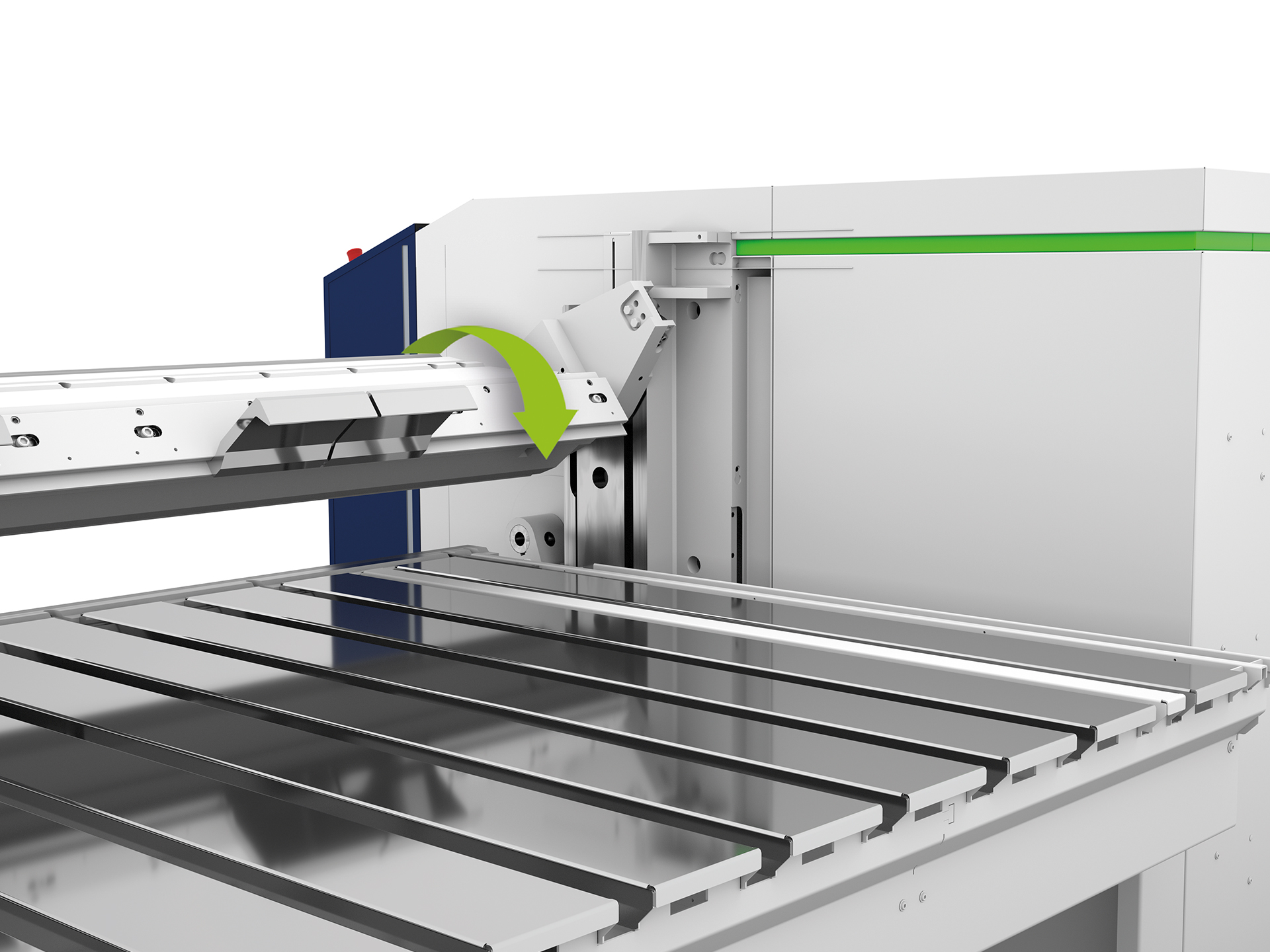

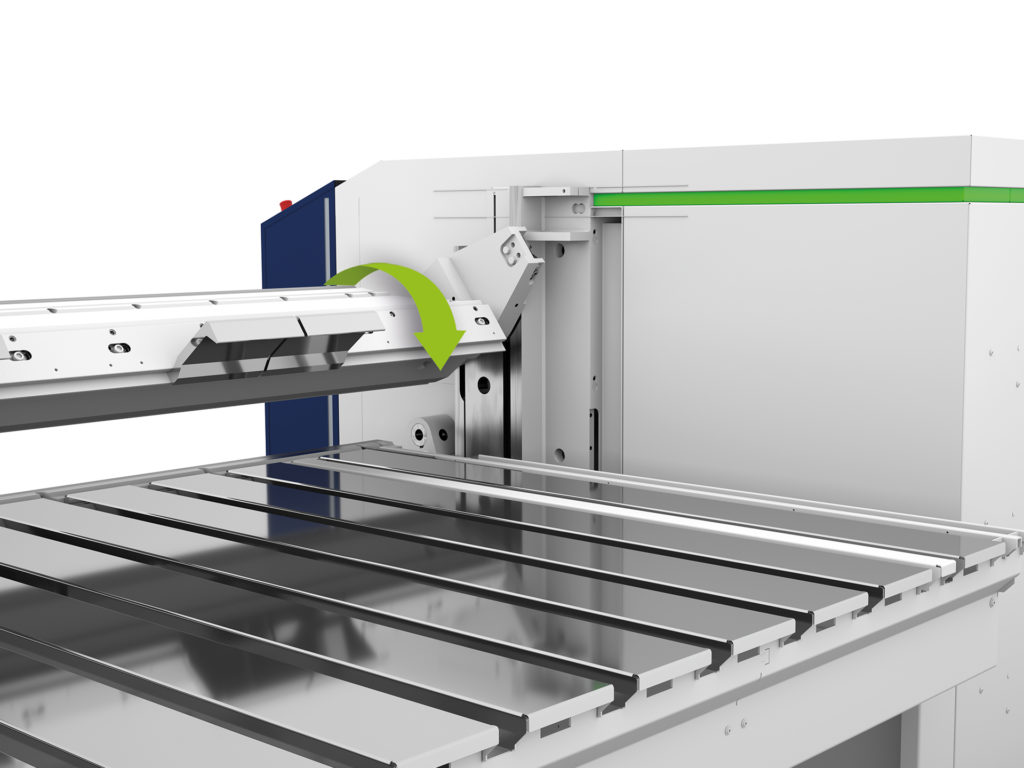

- Drehbare Oberwange als automatisches Werkzeugwechselsystem (notwendig für den Einsatz einer Geißfußschiene) incl. hydraulischer Werkzeugklemmung (Werkzeugklemmung nur auf Geißfußseite)
- NEU. Zudrückfunktion: Schwenkbereicherweiterung der Biegewange auf 190°; 3 stufige drehbare Oberwange (nur in Verbindung mit Option drehbare Oberwange und Unterwangenschiene ohne Abstufung)

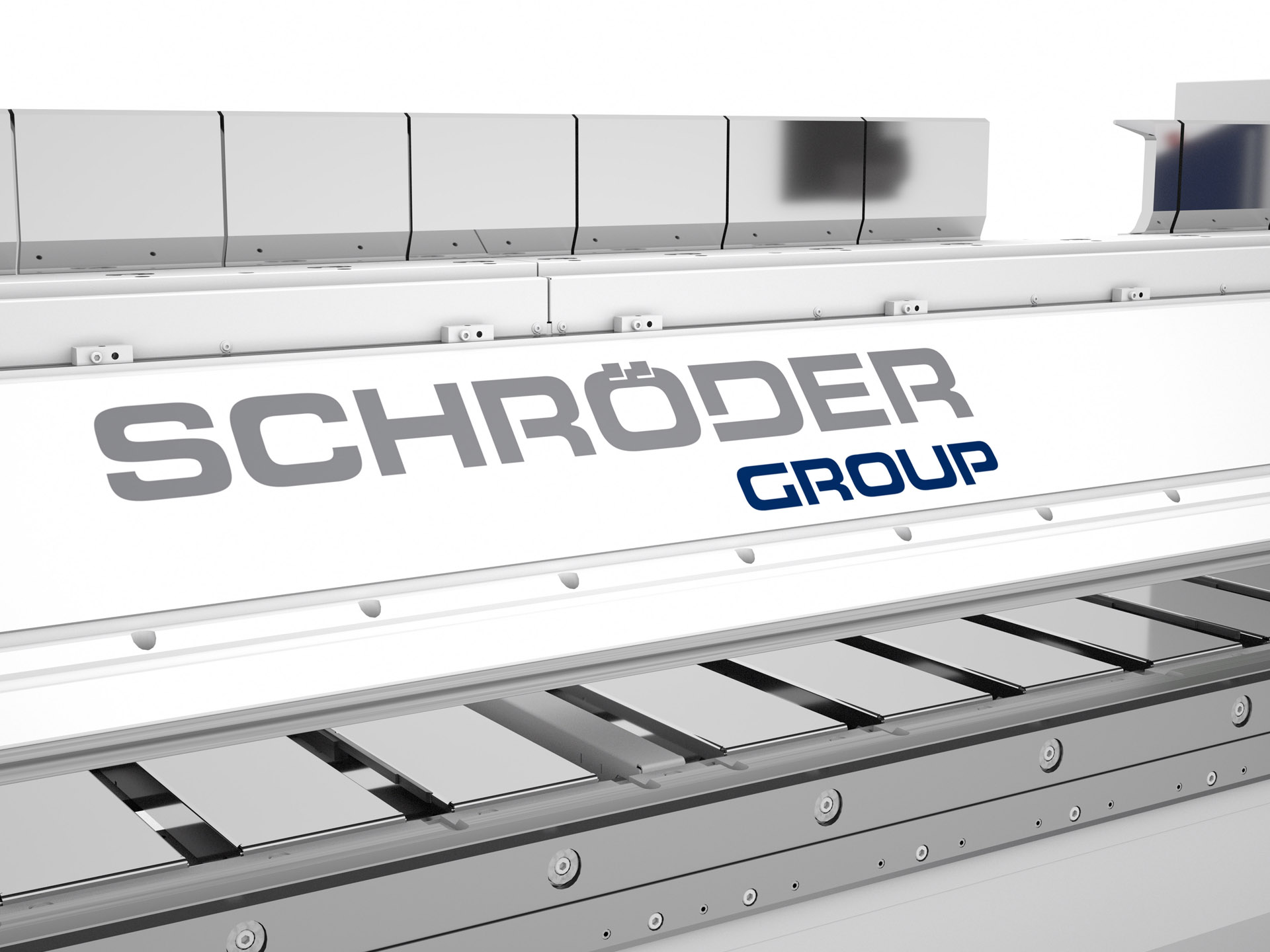

- Geißfußschiene H=130 mm, 30°, R 1/1,5, freier Durchgang 110 mm, Freiraum 30 mm, Fußbreite 50 mm, segmentiert incl. Eckstücke
- Geißfußschiene H=170 mm, 30°, R 1/1,5, freier Durchgang 150 mm, Freiraum 30 mm, Fußbreite 50 mm, segmentiert incl. Eckstücke
- Mehrpreis für Werkzeugsatz oberflächenbehandelt mangan-phosphatiert
- Biegewange
- Bombiereinrichtung für Biegewange, manuelle Zentralbombierung
- Biegewangenverstellung: motorisch 80 mm, programmgesteuert
- Unterwange
- Unterwangenschiene ohne Abstufung mit Fingereinfräsungen
- Unterwangenschiene ohne Abstufung ohne Fingereinfräsungen
