PowerBend Industrial UD

Überblick

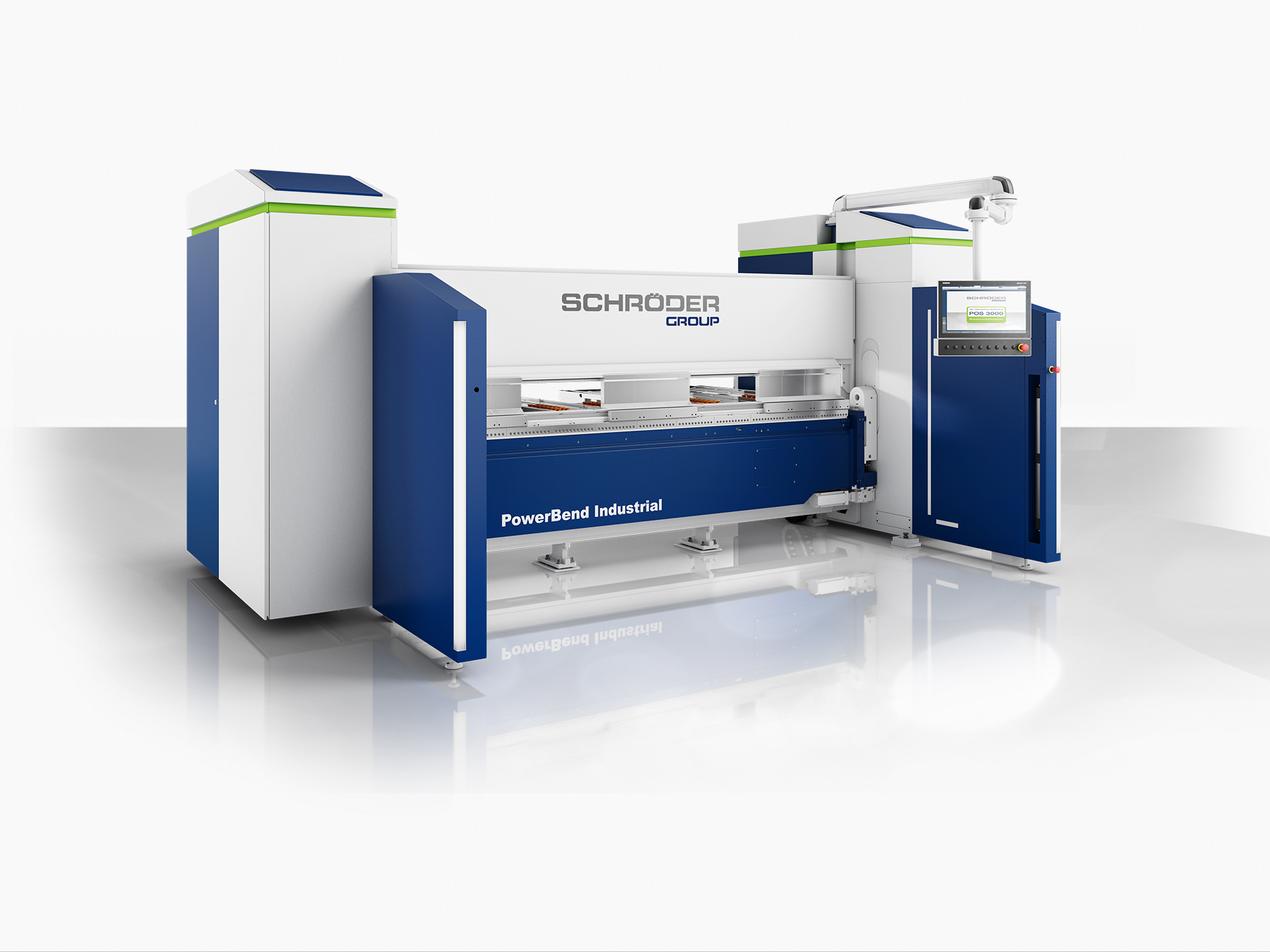

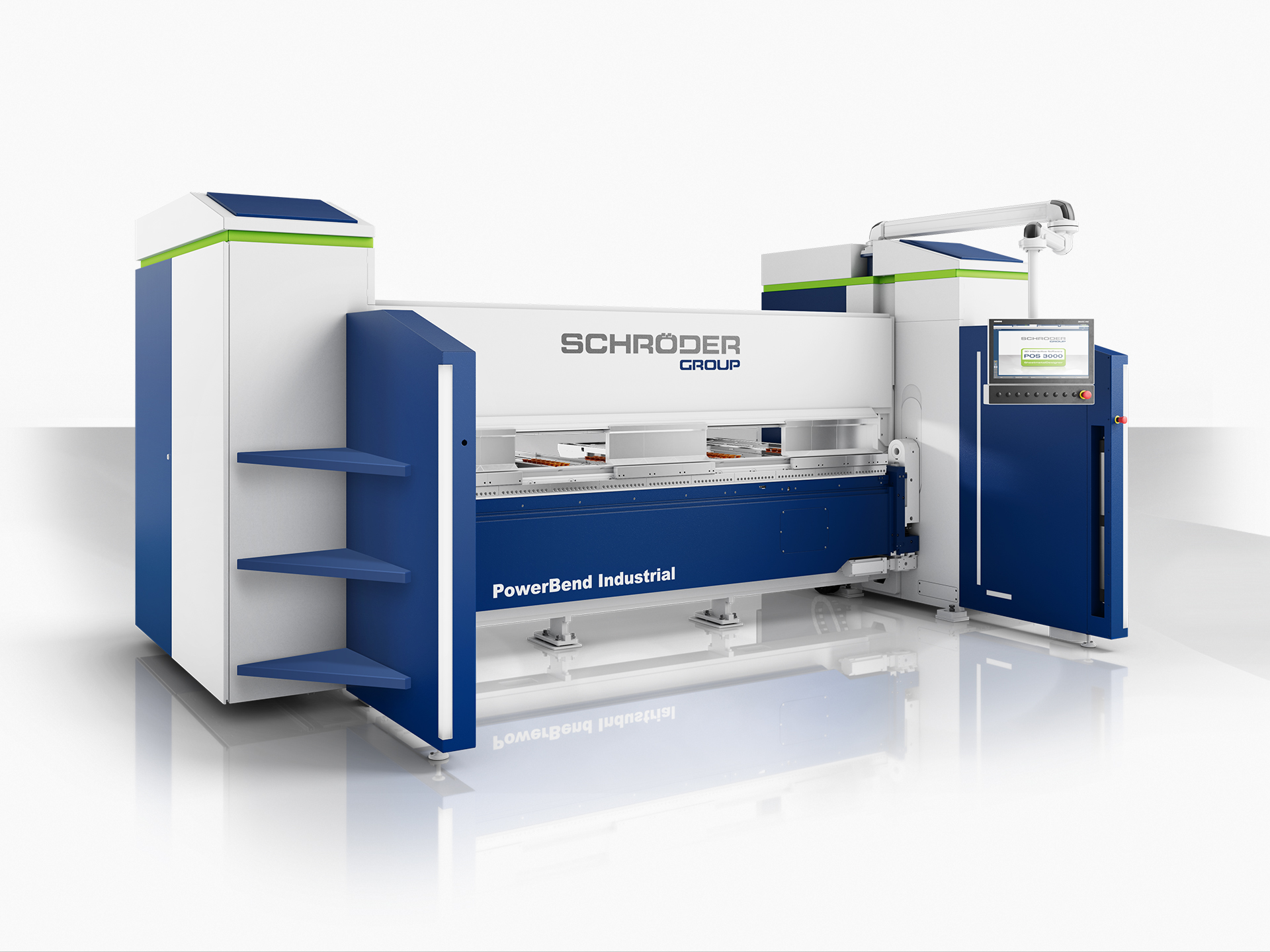

Die neue motorische Schwenkbiegemaschine PowerBend Industrial UD ist die Profilösung für den effizienten und zuverlässigen Dauereinsatz in der industriellen Fertigung. Dank ihres extrem steifen Maschinenkörpers ist diese Maschine durch höchste Präzision und Leistungkraft gekennzeichnet.

Details

  • Steuerung und Optionen
    • Grafiksteuerung POS 2000 Professional
    • Bildschirm vorne in Verkleidung integriert – ausschwenkbar

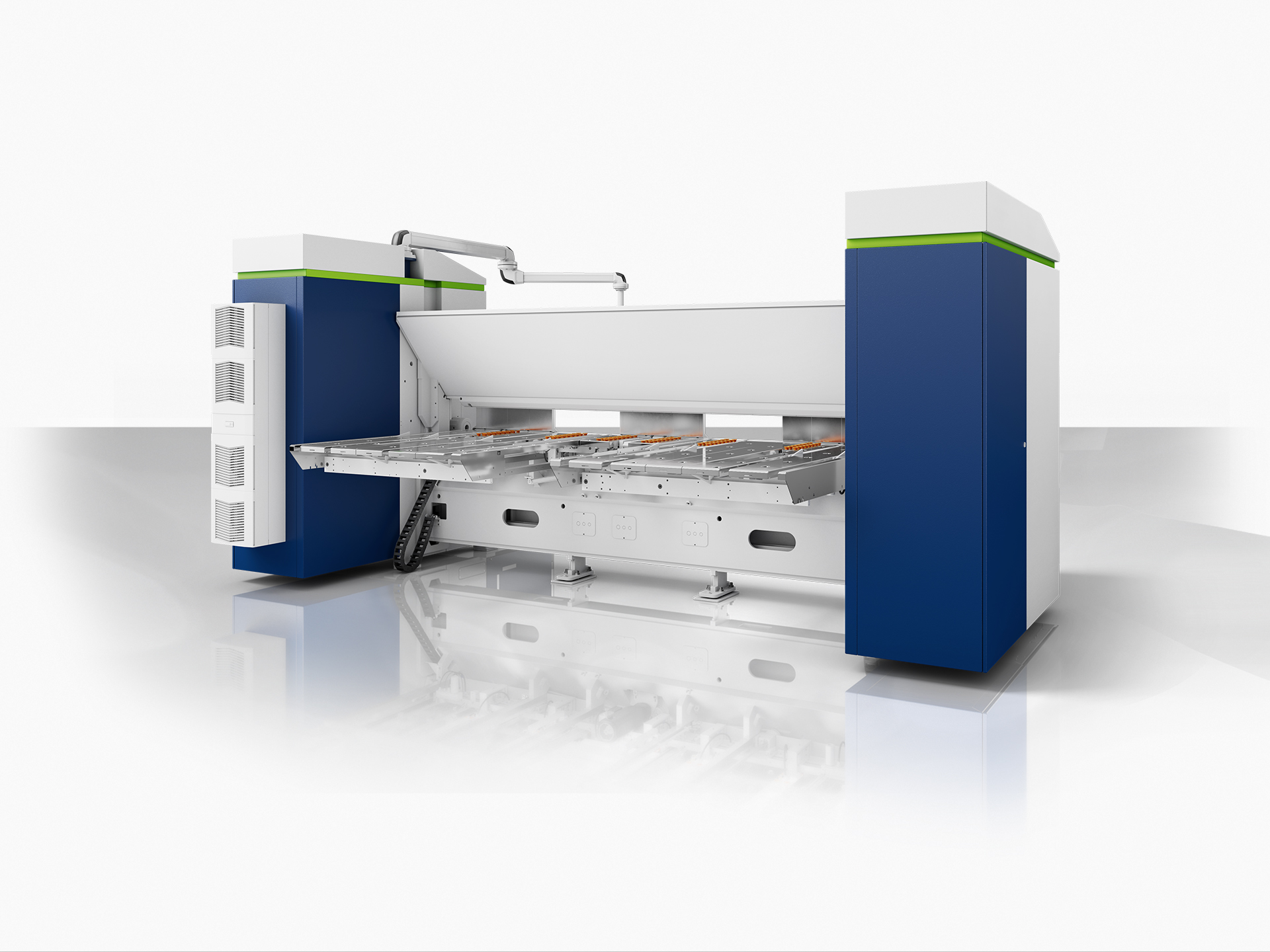

    • 2. Bildschirm hinten über Traverse verfahrbar
    • PC Version (externe Programmierung)
    • Fernwartung (Anschluss über RJ45 Netzwerkkabel muss vom Kunden gestellt werden)
    • Radius-Step-Bending Funktion
  • Anschlag
    • Positionieranschlag in U-Form: 20 – 1600 mm
      2 Sektoren, pneumatisch absenkbar, Auflagetisch mit Kugeln, Kugelumlaufspindel (+/- 0,1 mm)
  • Oberwange
    • Oberwangenhub 650 mm
    • Oberwangengeometrie 180°
    • Oberwangenantrieb: 2x 3,0 kW (Umrichter gesteuert, Kugelumlaufspindel)
    • Oberwangenklemmung: Hydraulisch
    • Achsschrägstellung Oberwange
  • Biegewange
    • Up’n Down Biegewange, programmgesteuert
    • Antrieb 2x 5,5 kW (Umrichtergesteuert, Trapezspindel)
    • Hydraulische Klemmung
    • Motorische Biegewangenverstellung 160 mm
    • Motorische Biegemittelpunktverstellung +80/-15 mm
    • Motorische Zentralbombierung
    • Werkzeugpositionsanzeige entlang der Oberwange
  • Unterwange
    • Unterwangenschiene ca. 1100 N/mm², einteilig, mit Fingereinfräsungen (Minimalanschlag 20 mm)
  • Sicherheit und Sonstiges
    • Zugangssicherung von vorne durch Lichtschranken
    • 2. Fußschalter verfahrbar auf Winkelschiene
    • Absicherung Oberwange / Portal durch Lichtschranke
    • Werkzeuge: Standardmaschine ohne Biegewangen- und Oberwangenwerkzeuge
    • Klimagerät
    • Fußschalter 2-pedalig
    • Fundamentplatten inkl. Dübel

Technische Daten

Typ Nutzlänge Blechdicke 400 N/mm2 Länge Tiefe mit Anschlag 1600 mm geschlossen Höhe
[mm] [mm] [mm] [mm] [mm]
3200×6,0 3240 6,00 5078 2953 2608
4000×5,0 4040 5,00 5878 2953 2608
Oberwange
Typ Geometrie Hub Antriebsleistung Geschwindigkeit
[°] [mm] [kW] [mm/s]
3200×6,0 180 650 2 x 3,0 65
4000×5,0 180 650 2 x 3,0 65
Biegewange
Typ Antriebsleistung Geschwindigkeit Biegewangen-
verstellung
Biegemittelpunkt-
verstellung
[kW] [°/s] [mm] [mm]
3200×6,0 2 x 5,5 90 160 +80/-15
4000×5,0 2 x 5,5 90 160 +80/-15

Software

POS 2000 Professional

Der Standard für industrielle Schwenkbiegemaschinen

Die bewährte POS 2000 Professional macht die Programmierung von Schwenkbiegemaschinen schnell und komfortabel.

Aus einem umfangreichen und erweiterbaren Katalog können die gewünschten Programmteile ausgewählt werden, durch Antippen des Bildschirms werden Winkel- und Schenkelmaße angepasst.

Die Steuerungssoftware zeigt exakt, was die Maschine tut: Schwenkbiegemaschine, Werkstück und Werkzeug werden schematischdargestellt und für jeden Biegeschritt aktualisiert. Wer abseits der Maschine in der Arbeitsvorbereitung programmiert, kann über Biegesimulationen die Qualität seiner Programme testen und so Ausschuss und Verzögerungen in der Fertigung wirksam vermeiden. Die Software steuert nicht nur die Maschine, sondern unterstützt die Benutzer bei der Bearbeitung: Alle notwendigen Bedienertätigkeiten wie Wenden, Umdrehen etc. werden je Biegeschritt angezeigt.

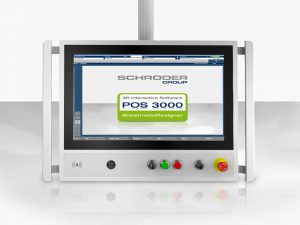

POS 3000 3D-Grafiksteuerung

Blechdesign interaktiv

POS 3000 3D-Grafiksteuerung ist eine der leistungsfähigsten Steuerungen am Markt – und weil Hard- und Software aus einem Hause kommen, sind PowerBend Industrial UD und POS 3000 3D-Grafiksteuerung perfekt aufeinander abgestimmt.

So komfortabel arbeiten Sie mit POS 3000:

In einer übersichtlichen Produktauswahl mit Suchfunktion und Navigation in Unterverzeichnissen wählen Sie Arbeitsschritte und verknüpfen sie im Menü Produktionsplan zu Arbeitsfolgen.

Einzelne Produktprofile können durch intuitives Zeichnen mit dem Finger sehr schnell entworfen werden. Im Bemaßungsmenü können Sie dann die genauen
Maße eingeben und ändern. Zur Kontrolle und Abstimmung mit den Kunden kann die Zeichnung an einem Drucker auf Papier ausgegeben werden.

Aus dem so erstellten Programm generiert die Software eine optimale Biegefolge, mit automatischer Kollisions- und Grenzwertprüfung. Biegewinkel und Zuschnitt werden durch Interpolation aus der Datenbank automatisch korrigiert.

Abwicklungssoftware Schröder Unfold

Unkompliziert und einfach – die neue Abwicklungssoftware „SCHRÖDER Unfold“

Um Hardware und Software noch besser aufeinander abzustimmen hat Hans Schröder Maschinenbau in Zusammenarbeit mit einem externen Dienstleister eine Abwicklungssoftware entwickelt, die es ermöglicht Blechzuschnittsgrößen noch schneller und präziser zu berechnen.

Werkzeuge/Optionen

Optionen

  • Technologiepaket 3D
    • POS 3000 3D-Grafiksteuerung, DXF-Import und vergrößerte Rechnerleistung
    • Saugplatten im Anschlagtisch mit 4 Saugeinheiten, programmgesteuert incl. Anschlag gegen Biegewange
    • 2 feste Winkelanschläge (links und rechts)
    • 2 pneumatisch absenkbare Winkelanschläge
  • Hinteranschlag
    • Erweiterungen zum J- oder U-Anschlag möglich: Basis U-Anschlag 20 – 1600 mm
    • 2 feste Winkelanschläge (links und rechts)
    • 2 pneumatisch absenkbare Winkelanschläge im Gang
  • Steuerung
    • POS 3000 3D Grafiksteuerung, DXF-Import und vergrößerte Rechnerleistung
    • POS 3000 oder POS 2000 Professional PC-Version
    • SCHRÖDER Unfold Abwicklungssoftware (POS 3000 PC Version notwendig)
    • Maschinenstatusanzeige im Gehäuse
  • Sicherheit und Sonstiges
    • Zusatzeinrichtung für 2-Mann Bedienung gem. UVV
    • Spannungswandler 30 kVA
    • Überseeverpackung
    • Diverse Unterwangen-, Biegewangen- und Oberwangenwerkzeuge
