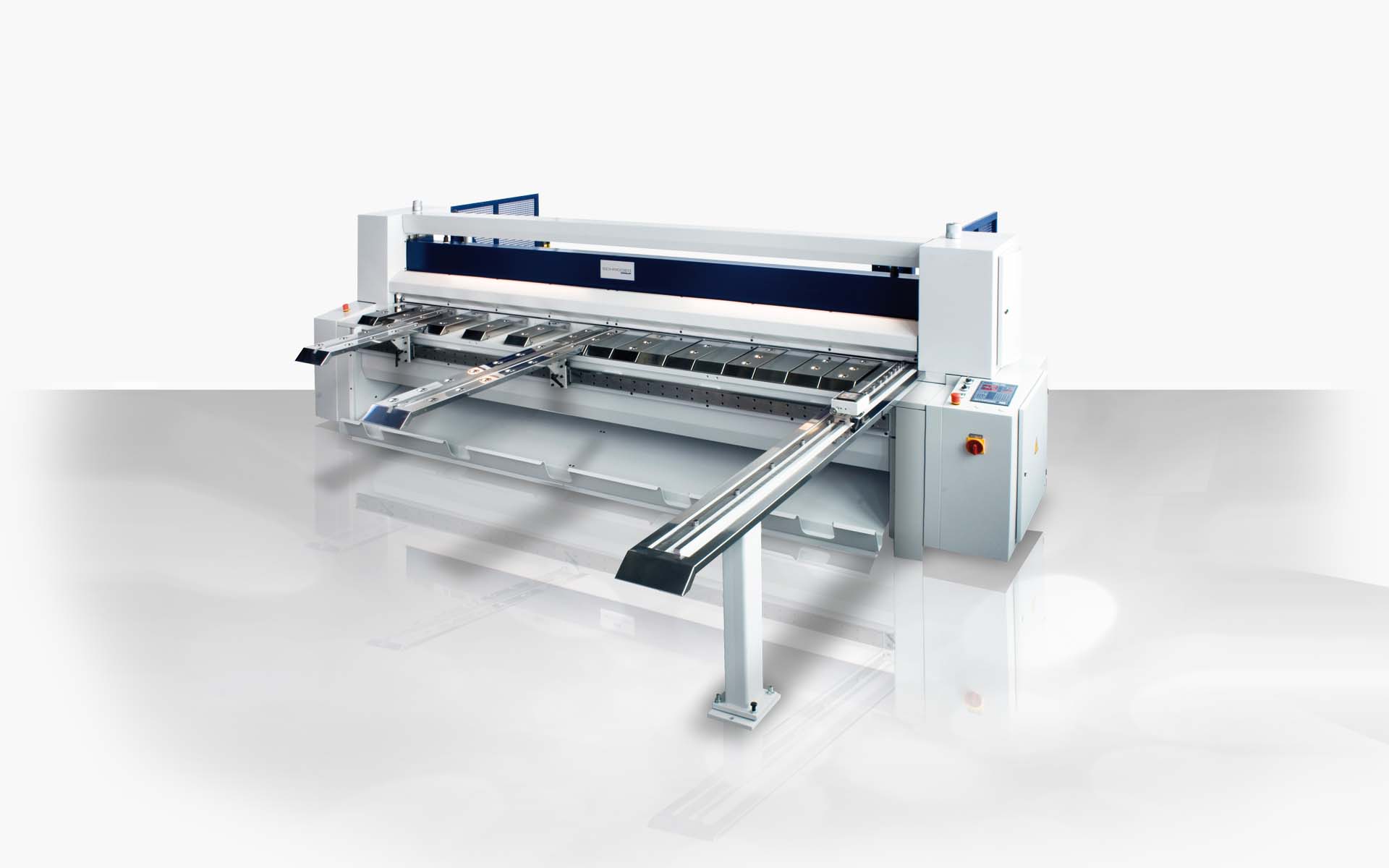

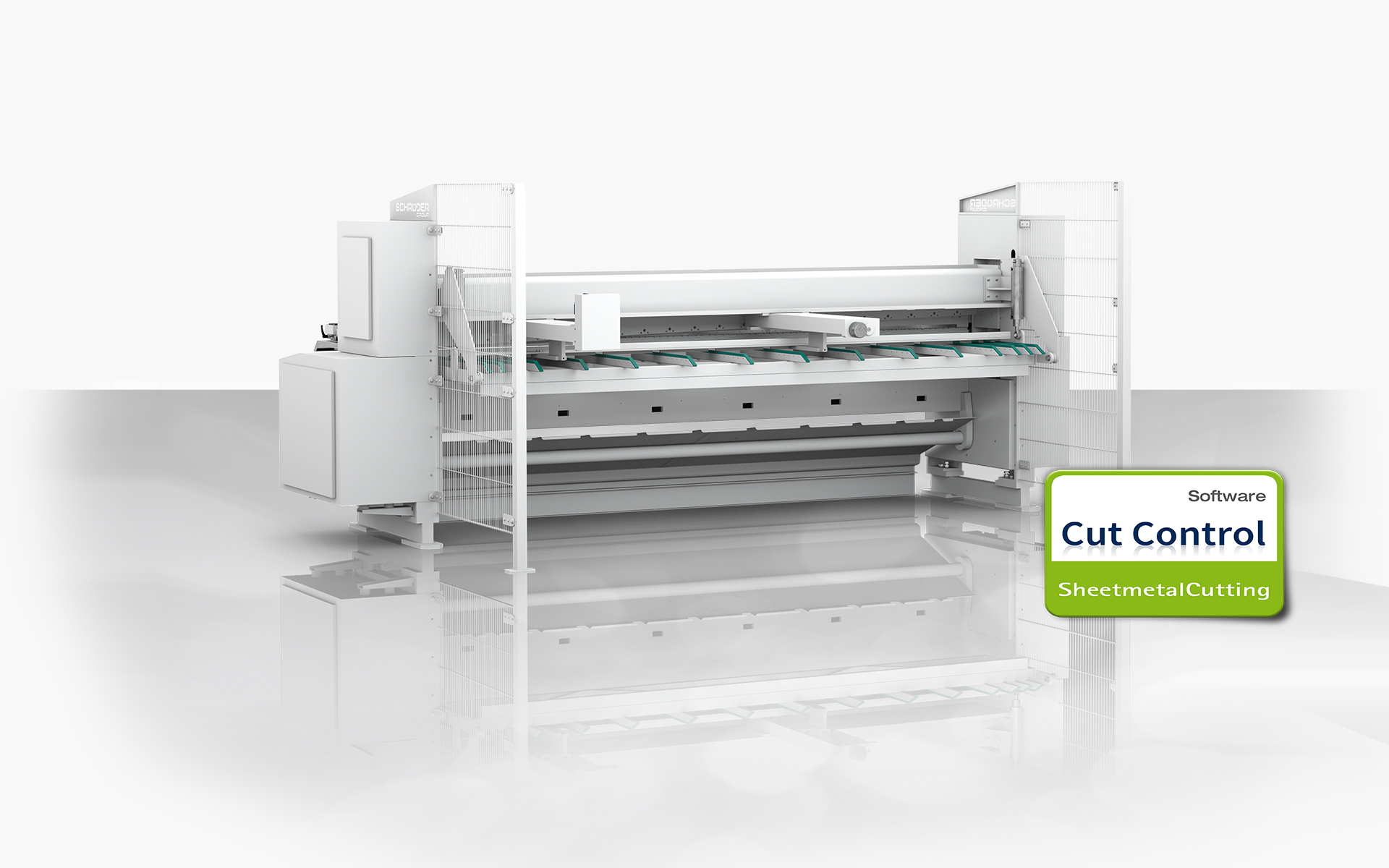

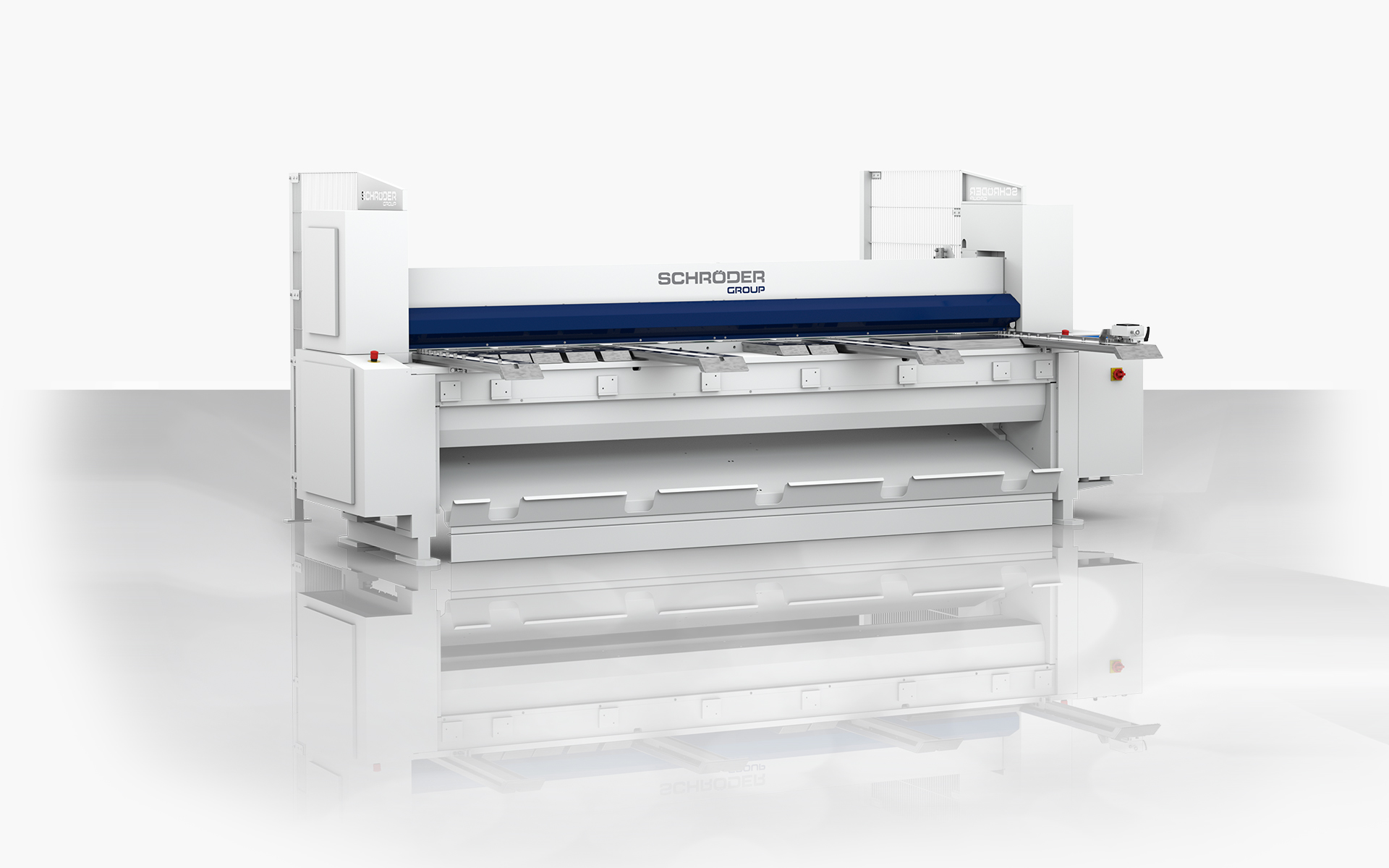

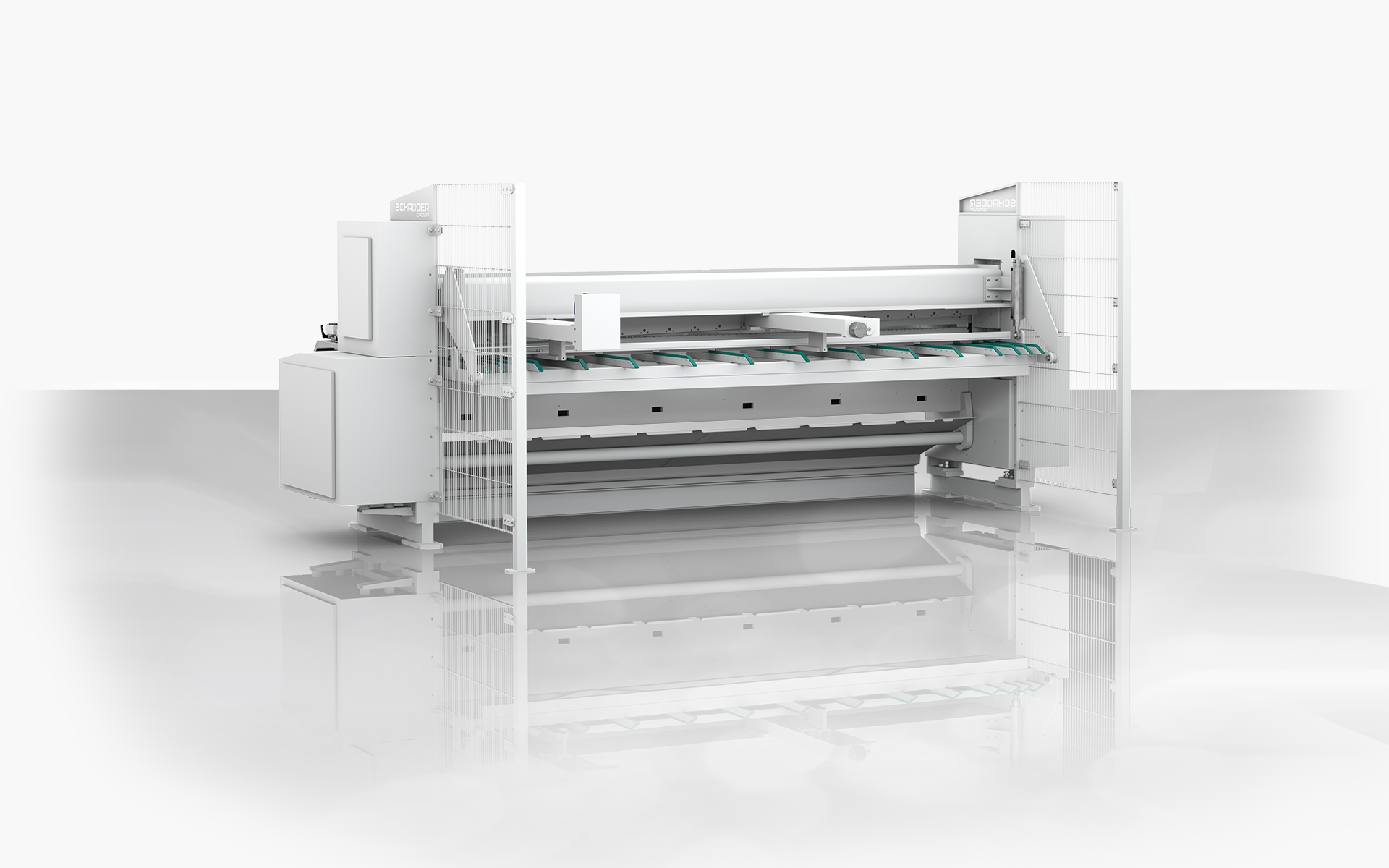

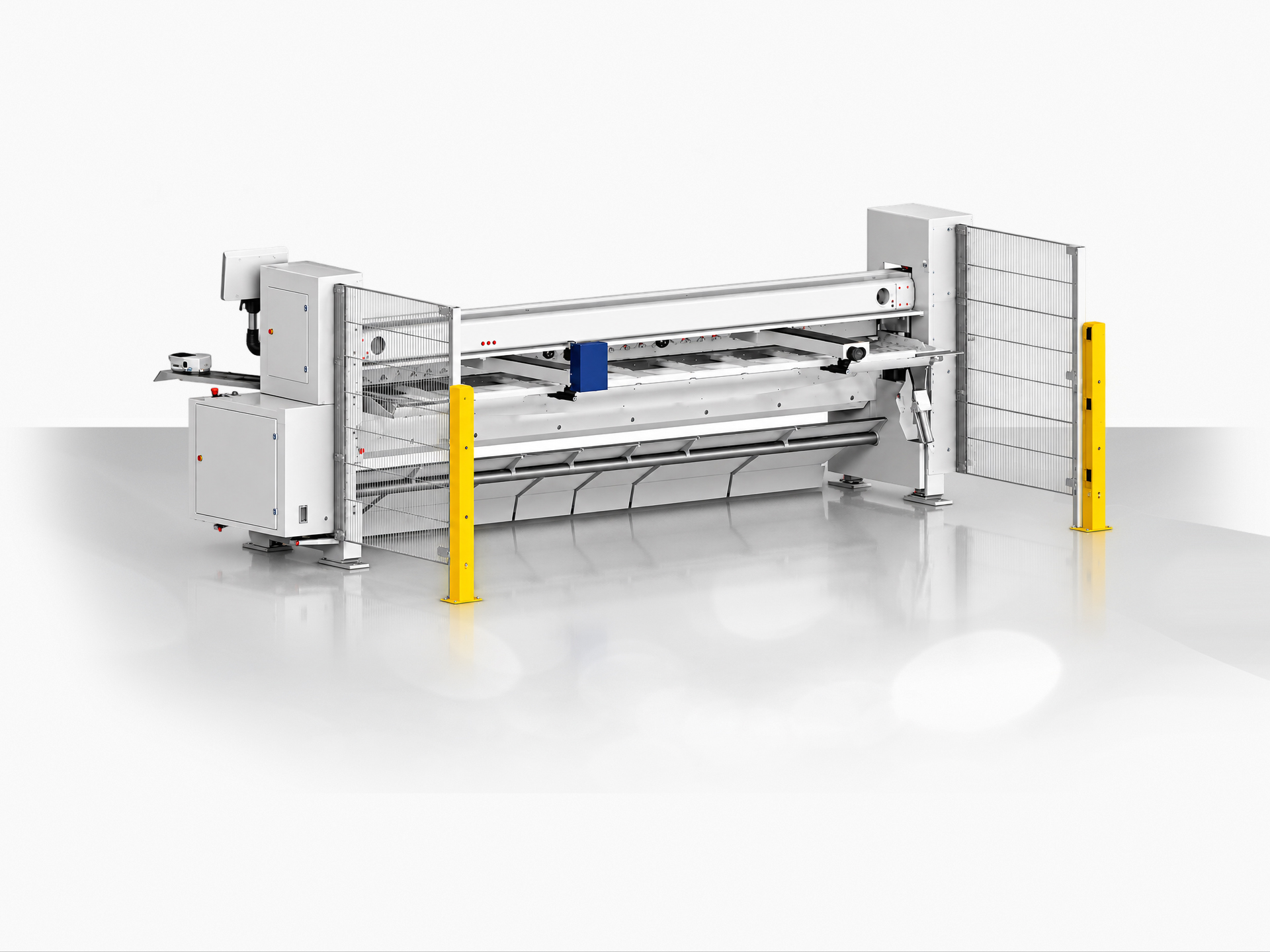

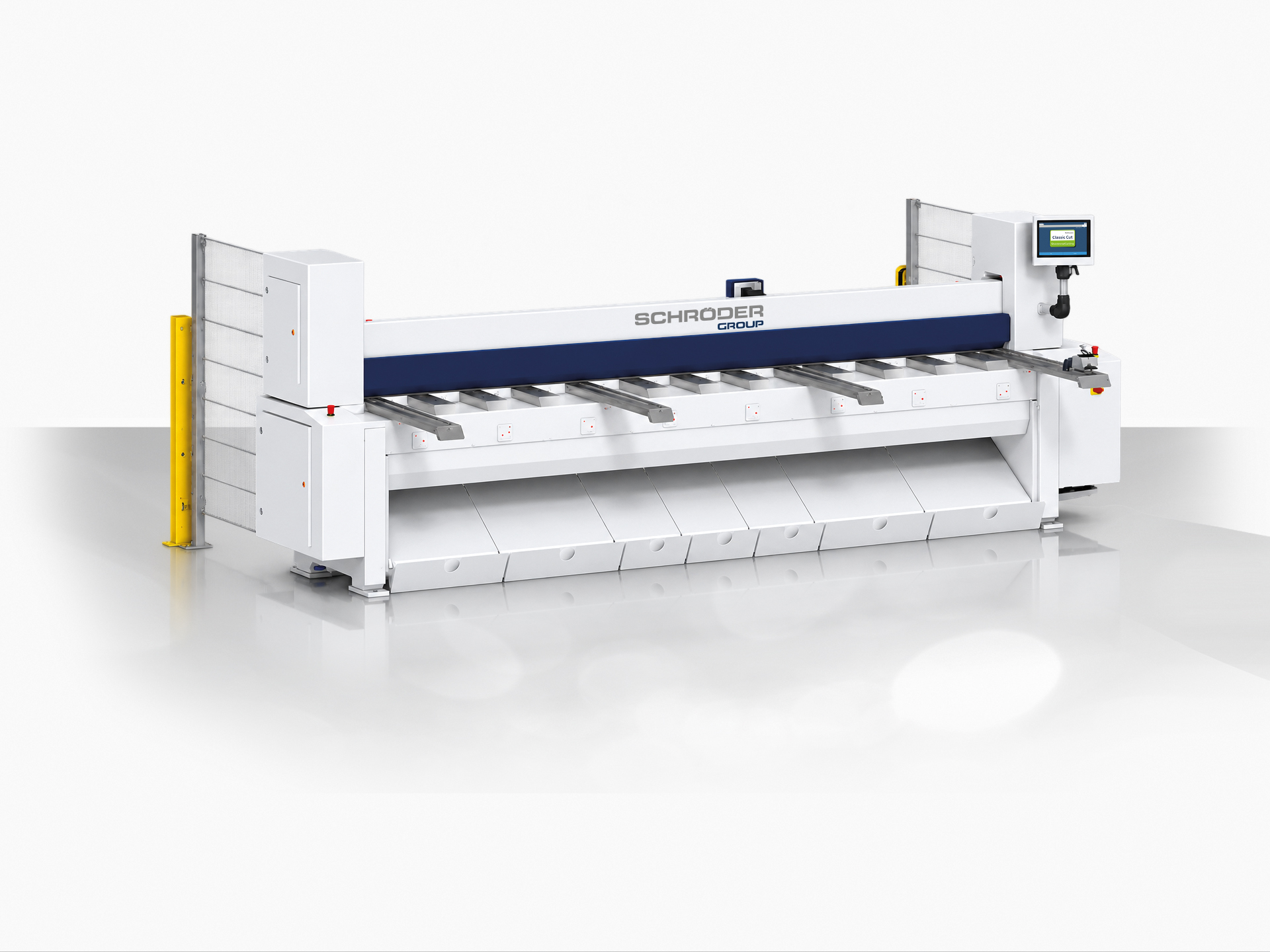

PDC-NC

• NC-Positioniersteuerung Classic Cut, Eingabe über Touchdisplay, Servomotor am motorischen Hinteranschlag 6 – 750 mm
• Schnittzähler
• Niederhalter mit Hartgummileiste zur Schonung polierter Bleche
• Manuelle Schnittspaltverstellung, beidseitig
• Rechter verlängerter Winkelanschlag mit T-Nut und Maßstab 1000 mm
• Ganzstahlmesser 2-schneidig
• 2 Auflagekonsolen mit T-Nut und Maßstab 1000 mm (3 Konsolen bei Nutzlänge 4000 mm)
• Pneumatisch gesteuerte Blechhochhaltevorrichtung
  – nach vorne Variante 1
  incl. Blechrutsche, max. 750 mm oder wahlweise
  – nach hinten incl. Blechrutsche nach vorne
• Tischaufbau mit auswechselbaren Edelstahl-Auflageblechen mit Griffmulden
• Beidseitige Antriebe
• Fußschalter
• Fundamentplatten incl. Dübel
• Sicherheitspaket CE
• Arbeitshöhe 920 mm

Optionen

• Messer zum Schneiden von Edelstahl
• Manueller Hinteranschlag 1000 mm, von vorne verstellbar mit Digitalanzeige
• NC-Positionieranschlag Classic Cut 750 mm oder 1000 mm
• Longlife-Lagerung
• Hinteranschlag mit Kugelumlaufspindeln
• Blechhochhaltevorrichtung, pneumatisch gesteuert nach hinten:
  – Abspenden nach hinten
  – Wippenabstand zum Untermesser wahlweise einstellbar durch „Schnellverstellung“ auf 10 – 40 – 70mm
  – Mechanische Freischwenkfunktion (Abstand zwischen Anschlagwinkel und abgesenkter Wippe)
  – Einstellbarer Abschwenkwinkel (von 25° bis 10°)
  – inkl. Blechrutsche nach vorne (ohne Wagen)
• Blechhochhaltevorrichtung pneumatisch gesteuert nach vorne incl. Blechrutsche Variante 1
• Kombi-BHV (nur in Verbindung mit ClassicCut) Variante 2:
  Pneumatisch gesteuert Blechhochhaltevorrichtung mit folgenden Funktionen:
  – Abspenden nach vorne incl. Blechrutsche
  – Querteilfunktion nach hinten inkl. Sicherheitspaket
• Kombi-BHV (nur in Verbindung mit ClassicCut) Variante 3:
  Pneumatisch gesteuert Blechhochhaltevorrichtung mit folgenden Funktionen:
  – Abspenden nach vorne incl. Blechrutsche
  – Abspenden nach hinten mit Stapelfunktion
  – Wippe mit Kunststoffrollen
  (ohne Stapelwagen)
• Blechhochhaltevorrichtung nach vorne, bei Anschlagerweiterung bis 1000 mm
• Tischauflage in geschlossener Ausführung, Auflagebleche und Konsolen mit Kugelrollen
• Verlängerter Winkelanschlag (rechts oder links) mit T-Nut und Maßstab
• Kippanschlag zum Einlegen in die T-Nut
• Zusätzlicher verlängerter Winkelanschlag (rechts oder links) mit T-Nut und Maßstab
• Verlängerter Winkelanschlag (rechts oder links) mit Maßstab incl. seitlichem Klappanschlag auf Linearführung
• Verlängerter Winkelanschlag (rechts oder links) mit elektronischem Längenmesssystem, Feineinstellung und seitlichem Klappanschlag auf Linearführung
• Verstellbarer Winkelanschlag mit Gradeinteilung 0 – 180°
• Linearführung stirnseitig für verschiebbare T-Nuten Konsolen (ohne Konsole)
• Verschiebbare Konsole für stirnseitige Linearführung einschl. T-Nut und Maßstab
• Motorische Schnittspaltverstellung (nur in Verbindung mit Positioniersteuerung „Classic Cut“)
• LED Schnittkantenbeleuchtung
• Pneumatischer Niederhalter
• Schnittzähler
• Verlängerte Blechrutsche nach vorne
• Rutschenwagen einfach (einsetzbar nach vorne) mit 4 Lenkrollen, 2 feststellbar (für Zuschnitte bis max. 500 mm bis max. 200 kg)
• Rutschenwagen (ohne Blecheinlagen) einsetzbar nur in Verbindung mit Blechhochhaltevorrichtung wahlweise nach vorne oder hinten mit 4 Lenkrollen, 2 feststellbar
  (für Zuschnitte bis max. 750 mm bis max. 400 kg)
• Satz Stapelbleche für Rutschenwagen maximale Stapelhöhe 30 mm
• Ergonomischer Stapelwagen rahmengeführt auf Lenkrollen für Kombi-BHV Variante 3 und BHV nach hinten (Voraussetzung: Wippe mit Rollen) zum Abstapeln nach hinten auf 675 mm Höhe,
  max. Zuladung 400 kg, Stapelhöhe ca. 100 mm
• Wippe mit Kunststoffrollen (Für BHV Variante 1 oder 2 und BHV nach hinten)
• Dienstleitung
  • Wartungsvertrag für vorbeugende Instandhaltung innerhalb Deutschlands (andere Länder auf Anfrage)
  • Online-Support – erweiterter Maschinenservice (incl. Fernwartung – Anschluss muss vom Kunden gestellt werden)
