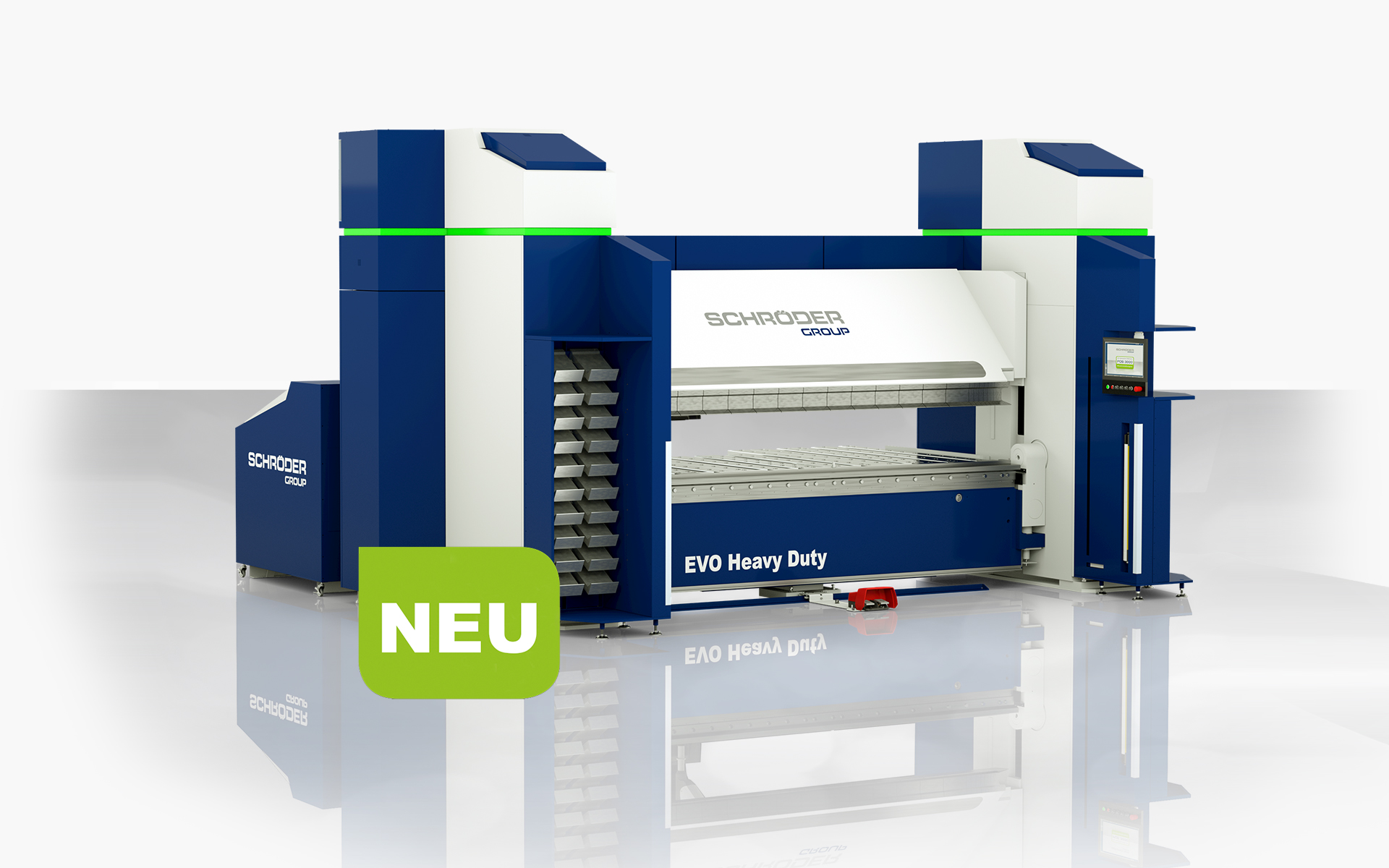

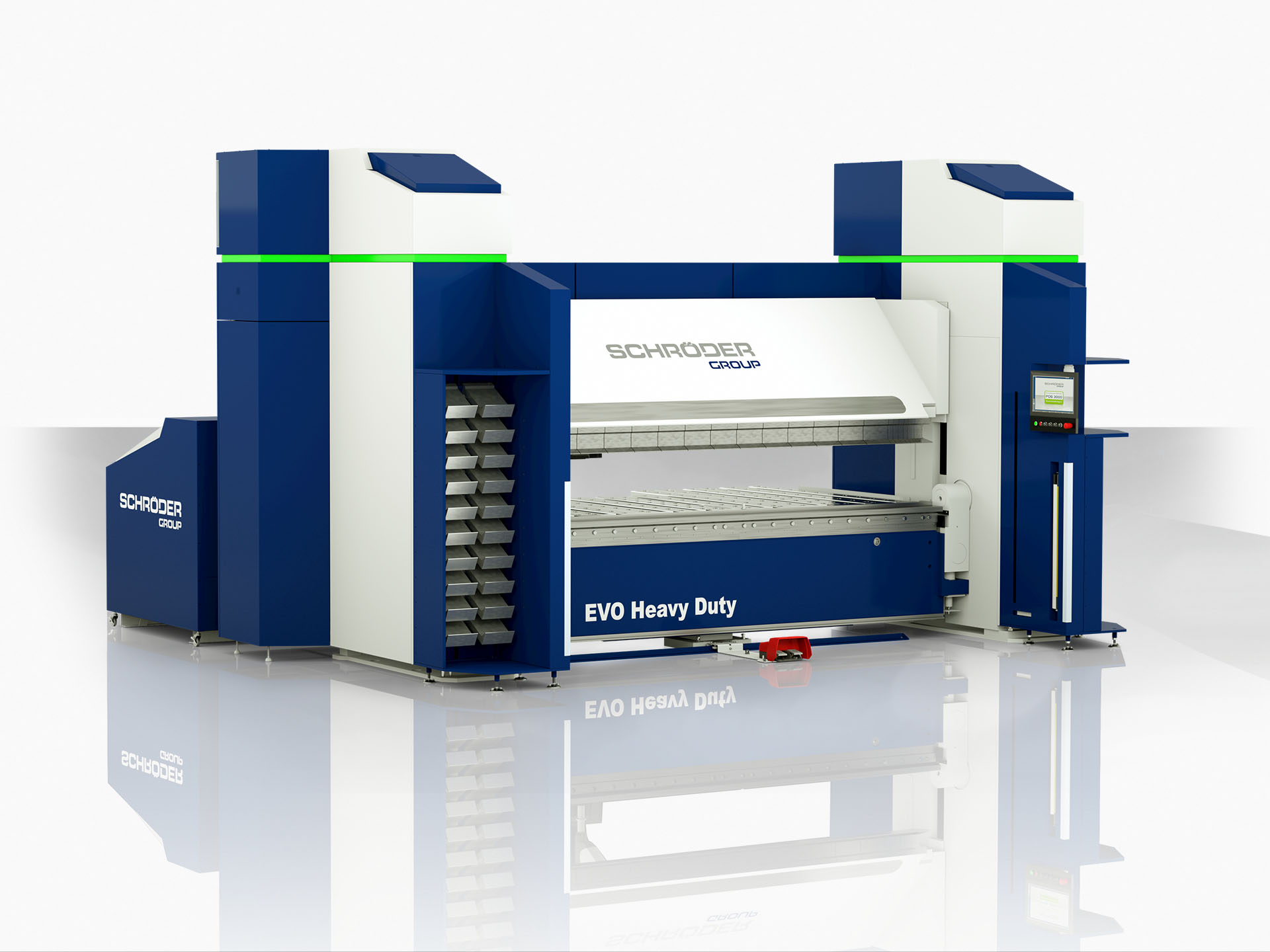

EVO Heavy Duty

Überblick

Auf der Fabtech stellen wir Ihnen ein einzigartiges Kraftpaket vor: unsere neue EVO Heavy Duty. Die stärkste Schwenkbiegemaschine der Welt kantet Stahlblech mit einer Stärke von bis zu 16 mm auf einer Nutzlänge von 3240 mm im Schwenkbiegeverfahren ab. Das macht uns so schnell keiner nach. Wir setzen Maßstäbe im industriellen Schwenkbiegen und paaren höchste Präzision mit größtmöglicher Biegeleistung.

Prospekte:
deutsch
english

Details

  • Steuerung und Optionen:
    • Grafiksteuerung POS 2000 Professional
    • Bildschirm vorne in Verkleidung integriert – drehbar
    • Radius Step Bending Funktion
    • PC Version (externe Programmierung), 1. Lizenz
    • Fernwartung (Anschluss über RJ45 Netzwerkkabel muss vom Kunden gestellt werden)
  • Anschlag:
    • Motoranschlag hinten MAH 25R, Arbeitsbereich 30 – 1600 mm, Verstellung motorisch über Kugelrollspindeln
    • Auflagetisch mit Kugeln
  • Oberwange:
    • Hub 500 mm
    • Geometrie 45°
    • Werkzeugaufnahme WZS 2500 mit hydraulischer Klemmung
  • Biegewange:
    • Max. Biegewinkel: 180°
    • Werkzeugaufnahme WZS 1000 mit mechanischer Klemmung
    • Motorische Biegewangenverstellung 60 mm
    • Motorische Bombierung
  • Unterwange:
    • Motorische Unterwangenverstellung 60 mm
    • Werkzeugaufnahme WZS 17000 mit mechanischer Klemmung
  • Arbeitssicherheit:
    • Fußschalter verfahrbar auf Winkelschiene
    • Sicherheitseinhausung links und rechts an der Maschine mit jeweils zwei Regalböden
  • Werkzeuge:
    • 1-teilige Unterwangenschiene ohne Fingereinfräsung (Anschlagkleinstmaß 120 mm) oder mit Fingereinfräsung (Anschlagkleinstmaß 30 mm), Werkzeuge gehärtet, nitriert
    • Biegeschiene 2-teilig, h = 110 mm, b = 18 mm und Biegeschiene Verstärkungsschiene 2-teilig h = 110 mm, b = 112 mm
    • Alle Werkzeuge ca. 1100 N/mm², induktiv gehärtet, phosphatiert
    • Standardmaschine ohne Oberwangenwerkzeuge
  • Sonstiges:
    • Motorleistung 37 kW
    • Fundamentplatten inkl. Dübel

Prospekte:
deutsch
english



Technische Daten

Typ Leistung Nutzlänge Hub
Oberwange
Biege-
wangen-
verstell.
Unter-
wangen-
verstell.
Motor-
leistung
[mm] [mm] [mm] [mm] [mm] [kW]
EVO Heavy Dutyy 16,0 3240 500 60 60 37
