ASK 3

Überblick

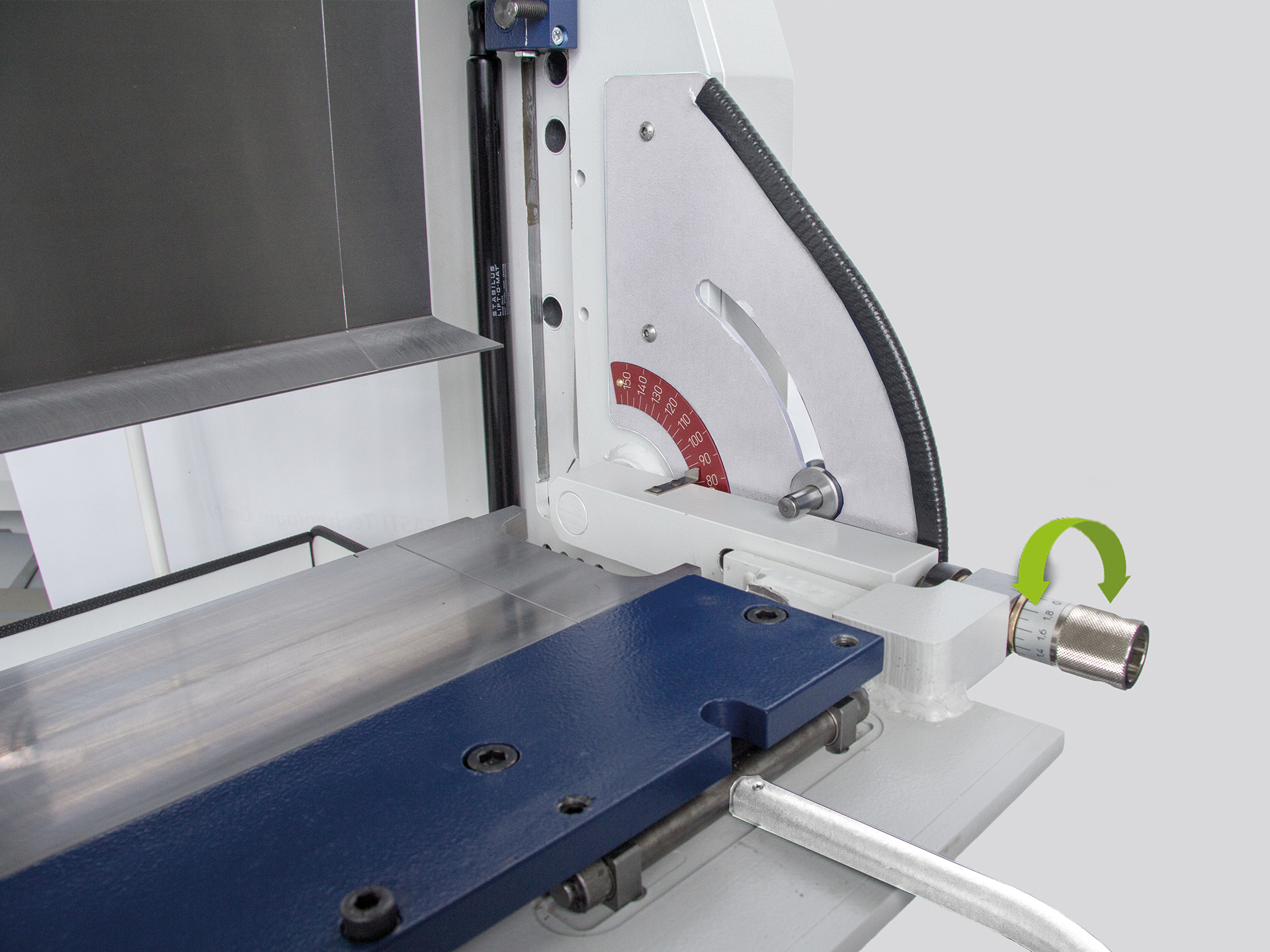

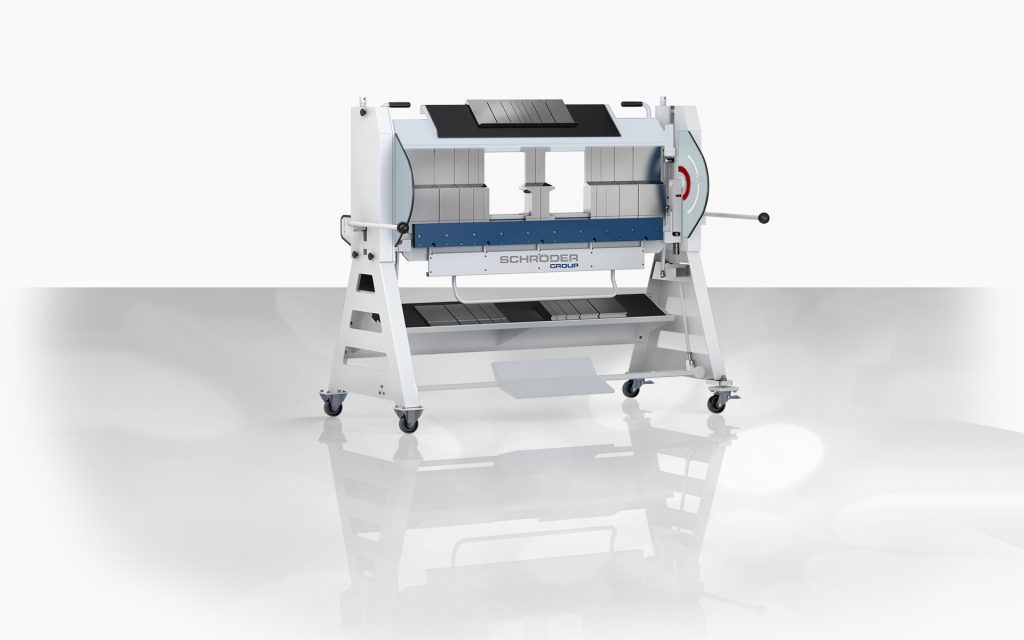

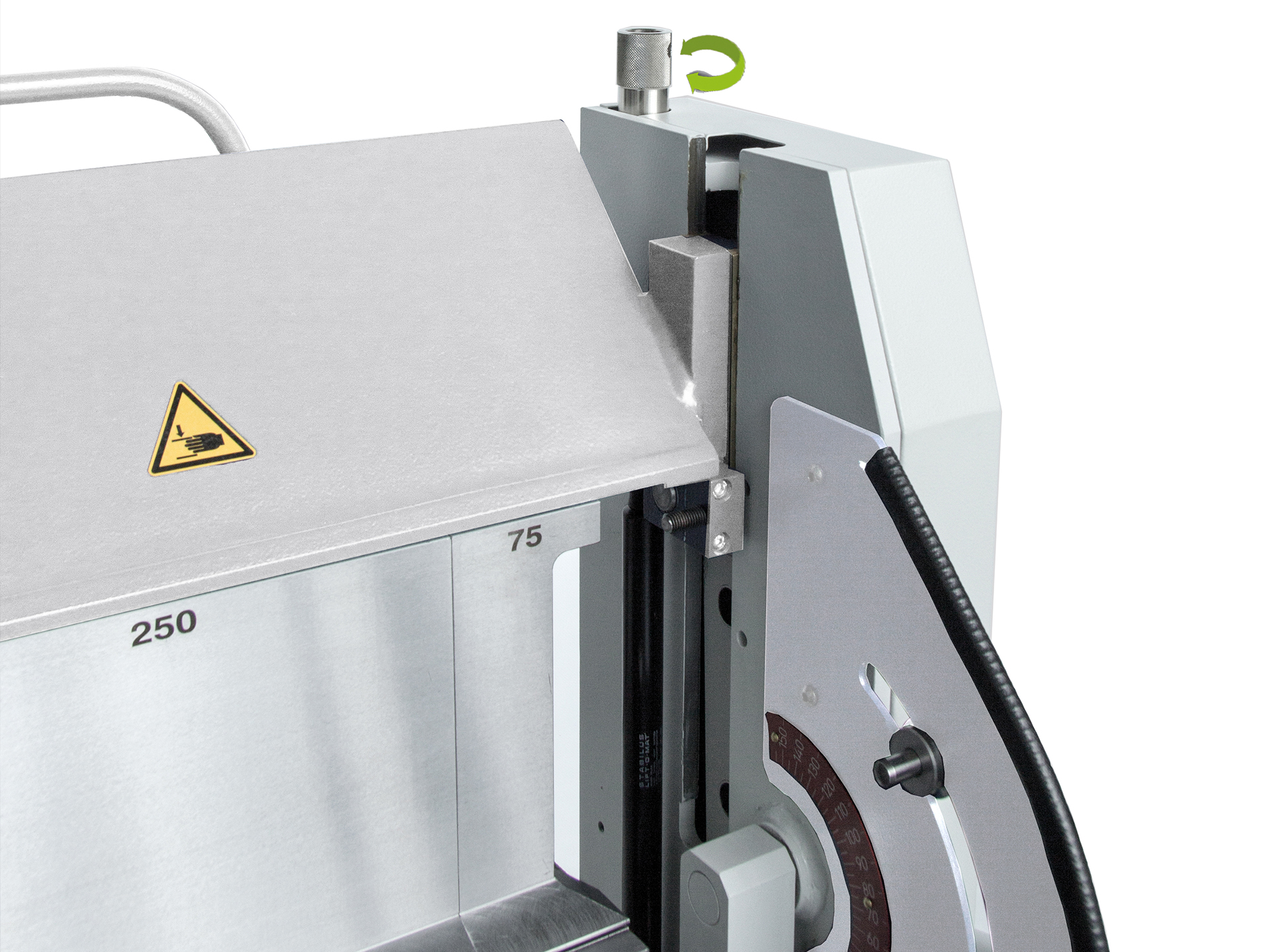

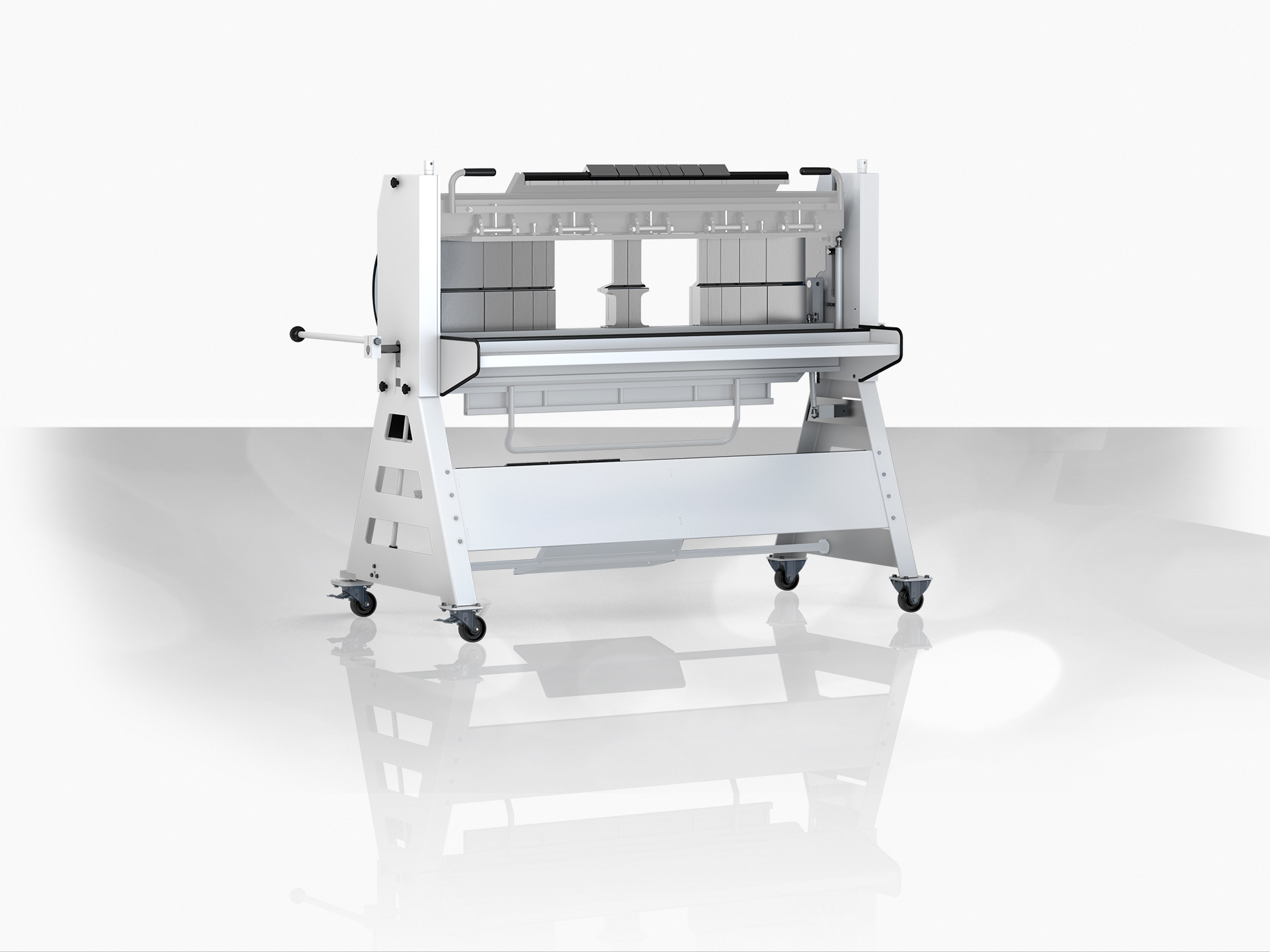

Die Segmentabkantmaschine Typ ASK 3 ist die neue manuelle Schwenkbiegemaschine der 3. Generation. Sie ist die vielseitige Lösung für die Blechbearbeitung in Werkstätten und auf Baustellen. Neben der standardmäßigen Ausführung wie z.B. der patentierten Exzenter-Schnellklemmung an der Oberwange bietet die neue Version der ASK optional auch freie Durchgangshöhen an der Oberwange von bis zu 180 mm, bis zu 120 mm an der Unterwange und bis zu 142 mm an der Biegewange. Die großen Werkzeugfreiräume erweitern das Produktsprektrum enorm und erhöhen die Flexibilität.

Prospekte:
deutsch
english

Details

  • Patentierte Exzenter – Schnellklemmung für den Werkzeugwechsel bei Ober- und Biegewange mit nur einem Handgriff
  • Mehrstufiger Oberwangenantrieb für vier verschiedene Werkzeughöhen
  • Geißfußschiene, H = 130 mm, 30°, scharf, Freiraum 26 mm, Fußbreite 40 mm, freier Durchgang 110 mm, segmentiert incl. Eckstücke, Materialfestigkeit 700 N/mm²
  • Unterwangenschiene, freier Durchgang 55 mm, segmentiert incl. Eckstücke
  • Kombi-Biegeschiene, H = 120 mm, 12/15 mm, freier Durchgang 77 mm, segmentiert incl. Eckstücke
  • Teilung der Werkzeuge für 1000 mm: 30/50/70/100/150/200/300 mm + 2 x 75 mm Eckstücke bei 1250 mm zusätzlich 250 mm,
    bei 1500 mm zusätzlich 2 x 250 mm
  • Biegewinkelanzeige
  • Biegewinkelanschlag
  • Werkzeugablagetisch
  • Fußhebeleinrichtung zum Öffnen und Schließen der Oberwange
  • Maschine auf vier Rollen: 2 Bock- und 2 Lenkrollen, feststellbar

Prospekte:
deutsch
english

Technische Daten

Typ Leistung Nutzlänge L x B x H Gewicht
[mm] [mm] [mm] [kg]
1000×1,5 1,50 1050 1 613 x 885 x 1 387 310
1250×1,5 1,50 1300 1 863 x 885 x 1 387 350
1500×1,5 1,50 1550 2 113 x 885 x 1 387 390

Prospekte:
deutsch
english

Werkzeuge/Optionen

Optionen

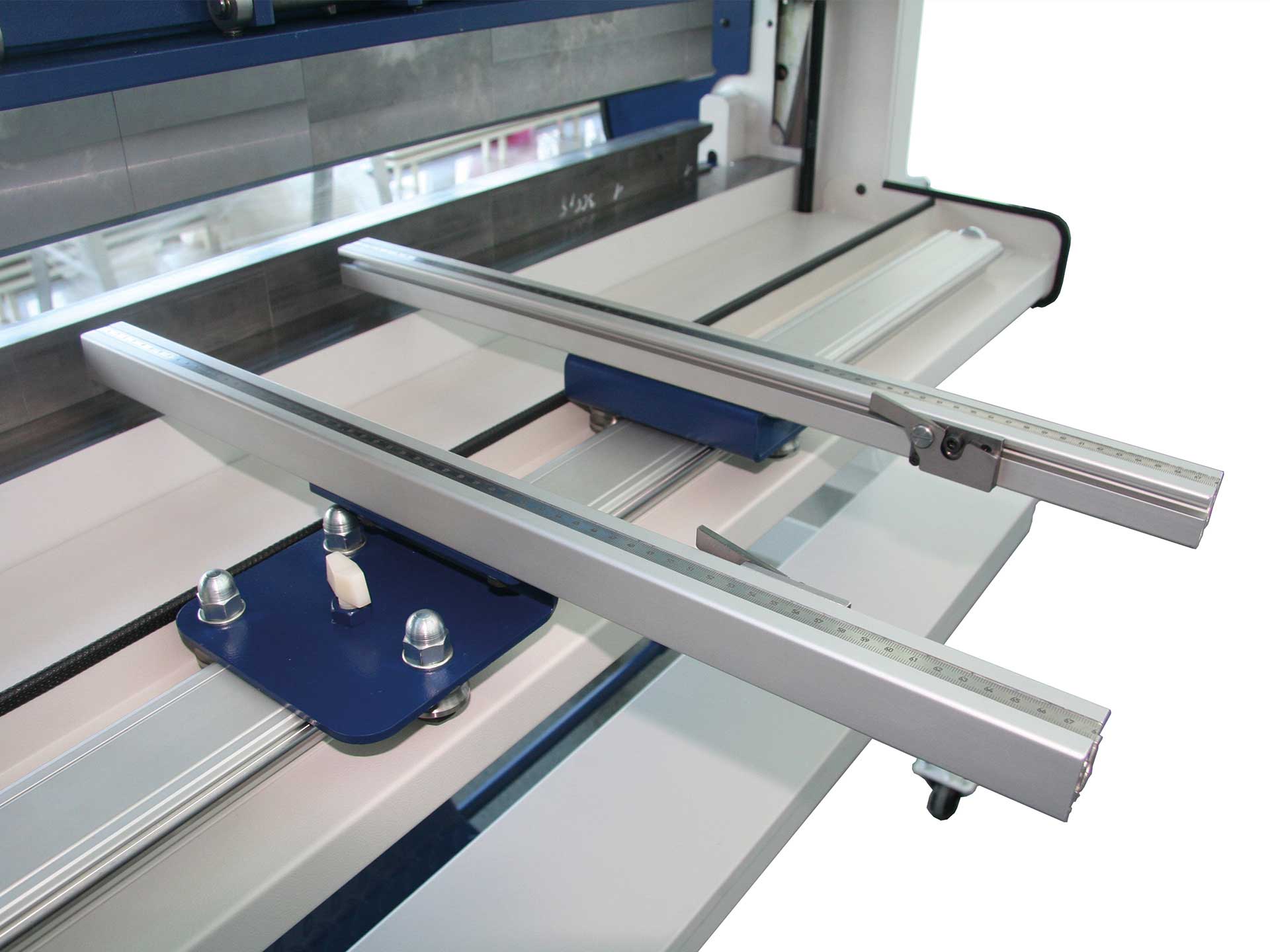

  • 2 variable Auflagekonsolen, 600 mm mit Maßstab, verschiebbar auf Führungsschiene incl. 2  Kippanschläge
  • Rollenschere incl. Führungsschiene
  • Profilier- und Zudrückkopf (Nur für Standard-Biegewangenhöhe)
  • Einsätze zur Fensterbankherstellung

Werkzeuge Oberwange: Standardausführung 700 N/mm²

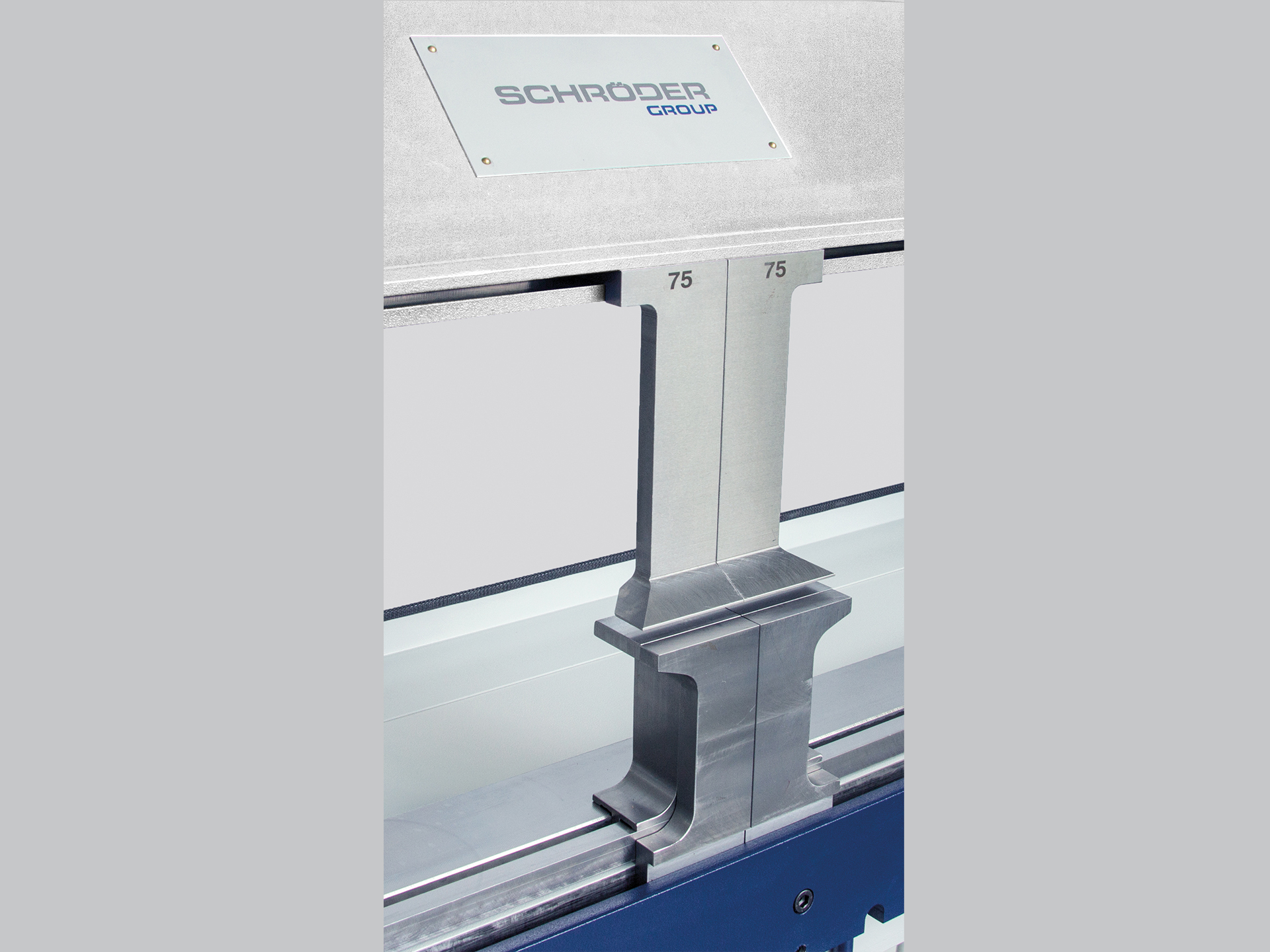

  • Geißfußschiene 170 mm hoch, 30°, scharf, Freiraum vorne 26 mm, Fußbreite 41 mm, freier Durchgang 150 mm, segmentiert incl. Eckstücke
  • Geißfußschiene 200 mm hoch, 30°, scharf, Freiraum vorne 26 mm, Fußbreite 41 mm, freier Durchgang 180 mm, segmentiert incl. Eckstücke
  • Spitzschiene 20° und 30°
  • Rundschiene R 2/3/4/5

Werkzeuge Oberwange vergütet 1100 N/mm²

  • Geißfußschiene 130 mm hoch, 30°, R 1/2/3/4, Freiraum 30 mm, Fußbreite 501 mm, freier Durchgang 110 mm, segmentiert incl. Eckstücke
  • Geißfußschiene 170 mm hoch, 30°, R 1/2/3/4, Freiraum 30 mm, Fußbreite 50 mm, freier Durchgang 150 mm, segmentiert incl. Eckstücke
  • Geißfußschiene 200 mm hoch, 30°, R 1/2/3/4, Freiraum 30 mm, Fußbreite 50 mm, freier Durchgang 180 mm, segmentiert incl. Eckstücke
