PowerBend Universal

Überblick

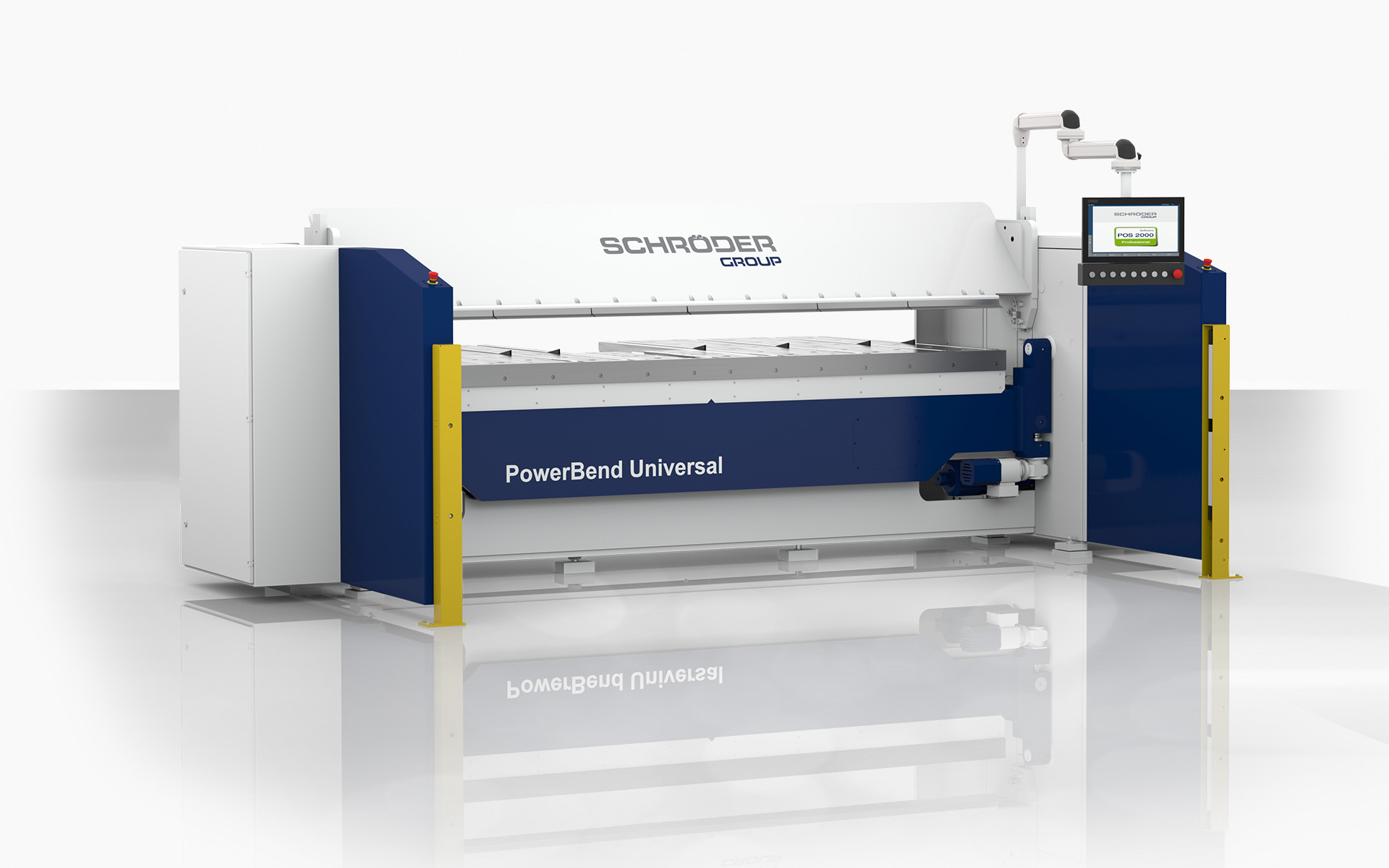

Die motorische Schwenkbiegemaschine PowerBend Universal ist die vielseitige Lösung für die Blechbearbeitung in Schlosserei-, Instandsetzungs- und Klempnereibetrieben.

Prospekte:
deutsch
english

Details

  • Steuerung
    • Positioniersteuerun Classic Bend 10,1 Zoll Bildschirm am schwenkbaren Panel
    • Radius Step Bending Funktion
  • Oberwange
    • Oberwangenhub 350 mm (325 mm bei Handklemmung)
    • Oberwangengeometrie 48°
    • 2 x 2,2 kW Antriebe; 65 mm/s), mit Kugelumlaufspindel (Umrichter gesteuert)
    • Oberwangenklemmung: Handklemmung
  • Biegewange
    • 2 x 2,2 kW Antriebe; 85 °/s (Umrichter gesteuert)
    • Biegewangenklemmung: Handklemmung
    • Biegewangenverstellung, manuell 80 mm
  • Unterwange
    • Unterwangenschiene ca. 1100 N/mm², einteilig (Minimalanschlag 10 mm)
  • Hineranschlag

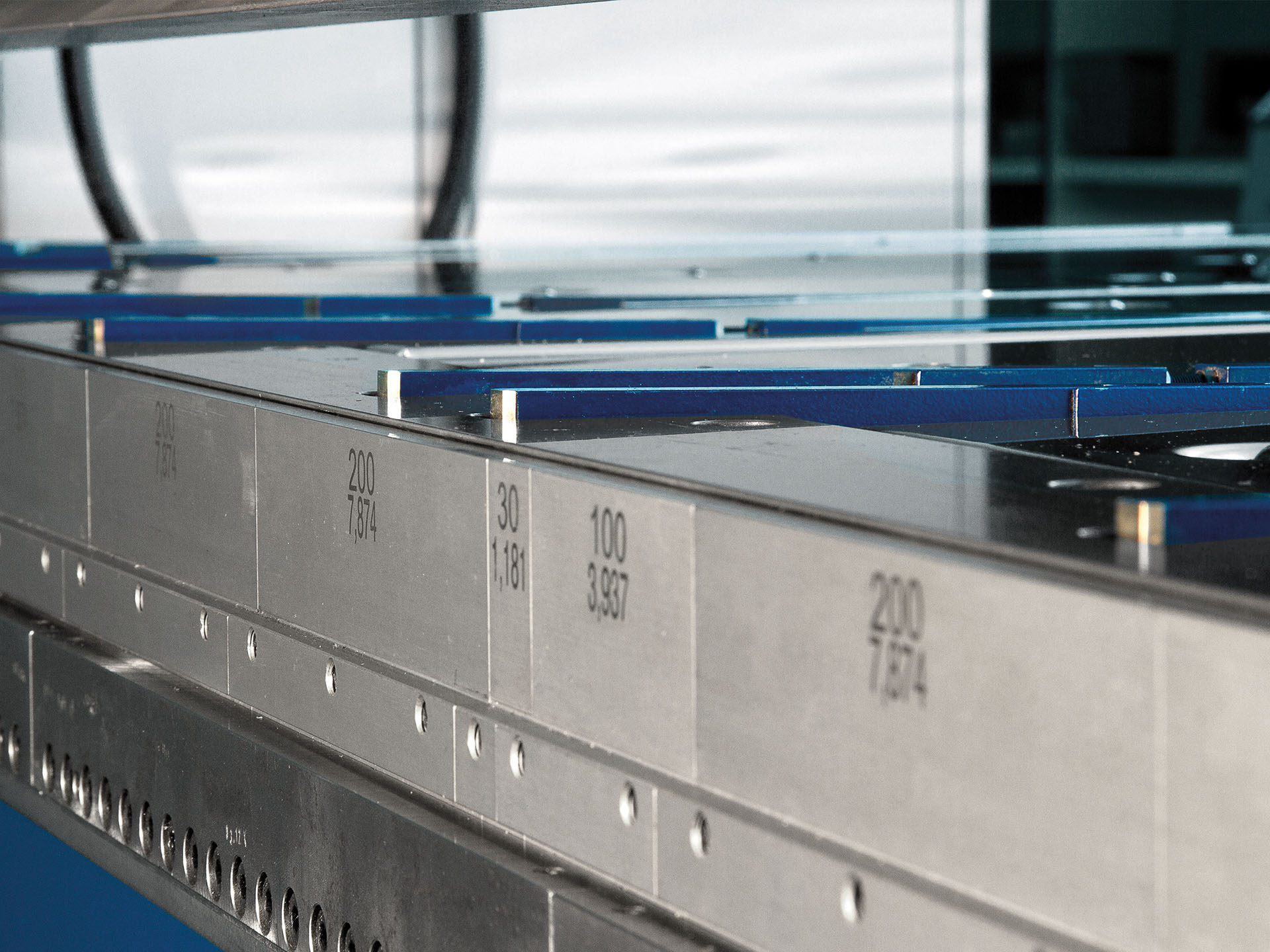

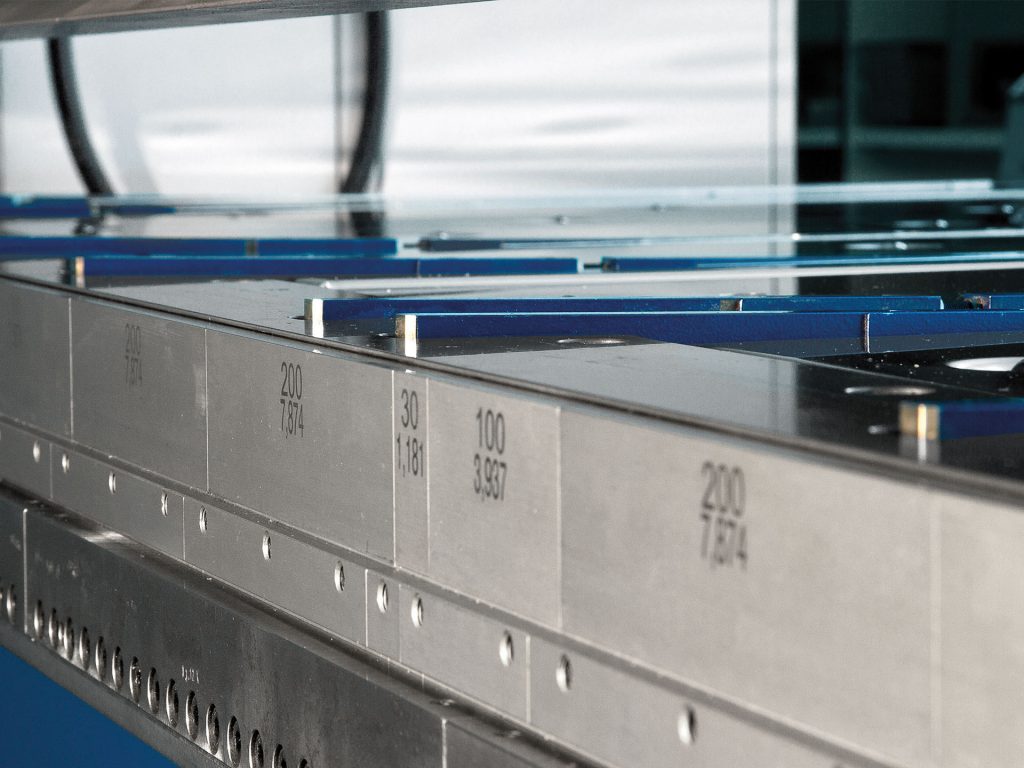

    • Hinteranschag motorisch bis 1000 mm, Anschlagfinger pneumatisch absenkbar, Auflagetisch mit Kugeln, Kugelumlaufspindeln
  • Sonstiges
    • Werkzeuge: Standardmaschine ohne Biegewangen- und Oberwangenwerkzeuge
    • Fußschalter
    • Fundamentplatten inkl. Dübel

Prospekte:
deutsch
english

Technische Daten

Typ Nutzlänge Blechdicke 400 N/mm2 Länge Tiefe ohne Auflagetisch und Anschlag Höhe
[mm] [mm] [mm] [mm] [mm]
2000×4,0 2040 4,00 3814 1694 1530
3200×3,0 3240 3,00 5014 1694 1530
4000×2,5 4040 2,5 5814 1694 1530
Oberwange
Typ Geometrie Hub Antriebsleistung Geschwindigkeit
[°] [mm] [kW] [mm/s]
2000×4,0 48 (180) 350 3/5,5 20 (50)
3200×3,0 48 (180) 350 3/5,5 20 (50)
4000×2,5 48 (180) 350 3/5,5 20 (50)
Biegewange
Typ Antriebsleistung Geschwindigkeit Biegewangen-
verstellung
[kW] [°/s] [mm]
2000×4,0 2 x 2,2 48° (85) 80
3200×3,0 2 x 2,2 48° (85) 80
4000×2,5 2 x 2,2 48° (85) 80

Prospekte:
deutsch
english

Software

POS 2000 Professional – der Standard für industrielle Schwenkbiegemaschinen

Die bewährte POS 2000 Professional macht die Programmierung von Schwenkbiegemaschinen schnell und komfortabel. Aus einem umfangreichen und erweiterbaren Katalog können die gewünschten Programmteile ausgewählt werden, durch Antippen des Bildschirms werden Winkel- und Schenkelmaße angepasst.

Die Steuerungssoftware zeigt exakt, was die Maschine tut: Schwenkbiegemaschine, Werkstück und Werkzeug werden schematisch dargestellt und für jeden Biegeschritt aktualisiert. Wer abseits der Maschine in der Arbeitsvorbereitung programmiert, kann über Biegesimulationen die Qualität seiner Programme testen und so Ausschuss und Verzögerungen in der Fertigung wirksam vermeiden.

Die Software steuert nicht nur die Maschine, sondern unterstützt die Benutzer bei der Bearbeitung: Alle notwendigen Bedienertätigkeiten wie Wenden, Umdrehen etc. werden je Biegeschritt angezeigt.



Classic Bend – die neue übersichtliche alphanumerische Steuerung

Mit Classic Bend haben wir eine moderne alpha­numerische Steuerung entwickelt – selbsterklärend und sehr einfach zu programmieren. Classic Bend steuert Oberwange und Biegewange mit einem Wegemesssystem und darüber hinaus den motorischen Hinteranschlag über digital gesteuerte Frequenzumrichter. Die Benutzeroberfläche ist praxisorientiert und übersichtlich. Die Anzeige kombiniert schnell erfassbare Symbole mit Text und numerischen Anzeigen.

Sie wollen einheitliche Biegeprogramme für Bleche verschiedener Qualität? Pro Bug besteht die Möglichkeit, Korrekturen an den Einstellungen für Oberwange und Biegewange einzugeben. Mit Classic Bend setzt Hans Schröder Maschinenbau neue Maßstäbe in der Steuerung von Schwenkbiegemaschinen für das Handwerk und die industrielle Klein­serienfertigung.

Prospekte:
deutsch
english

Werkzeuge/Optionen

Optionen

  • Oberwange
    • Einbau Oberwange 180°
    • Hydraulische Oberwangenklemmung
  • Biegewange

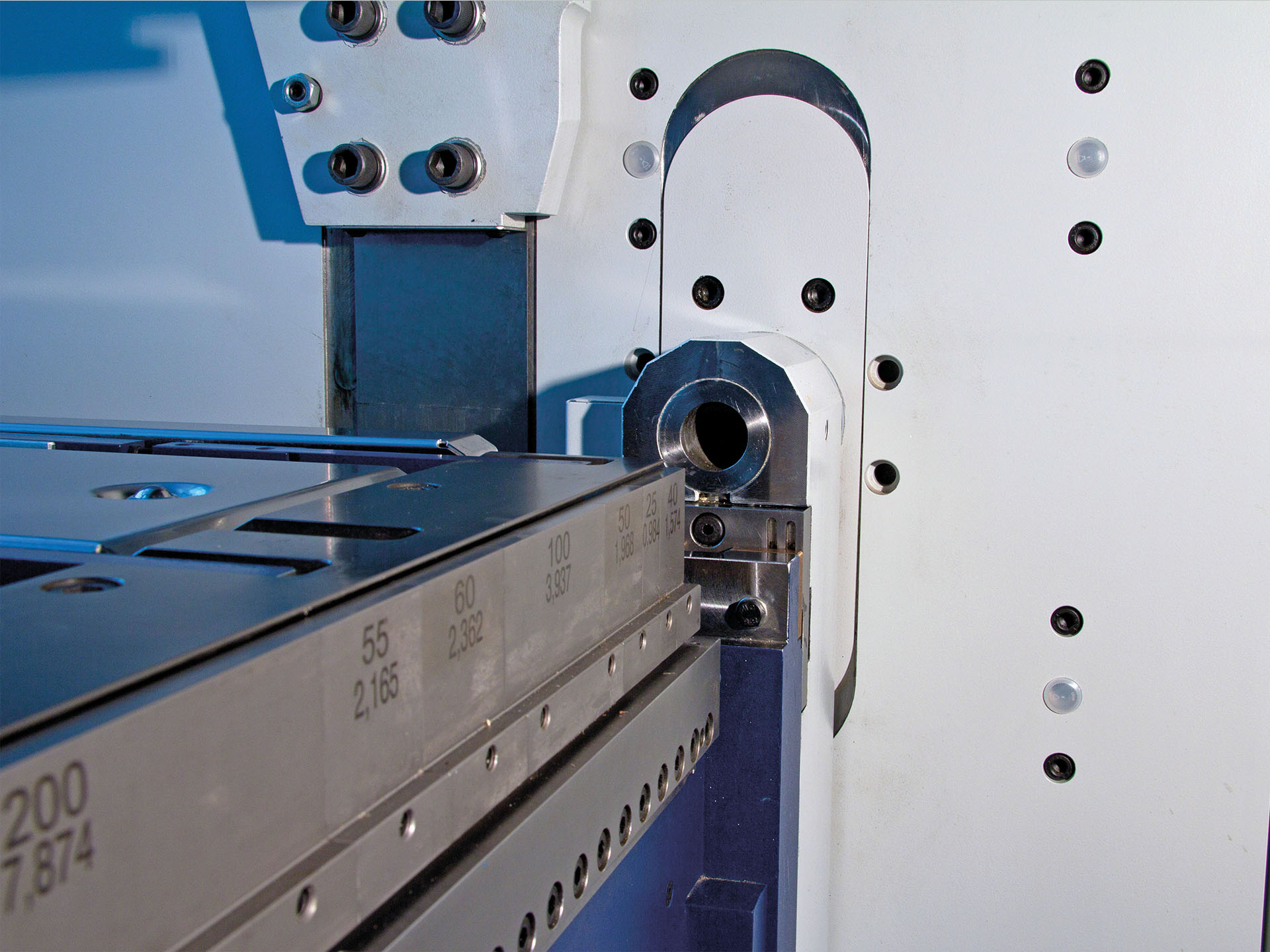

    • Power-Paket Biegewange steigert die Biegeleistung um 1 mm: Verstärkter Antrieb incl. Biegeschiene 35 mm (1100 N/mm²) erfordert Umrichterpaket (65°/s)

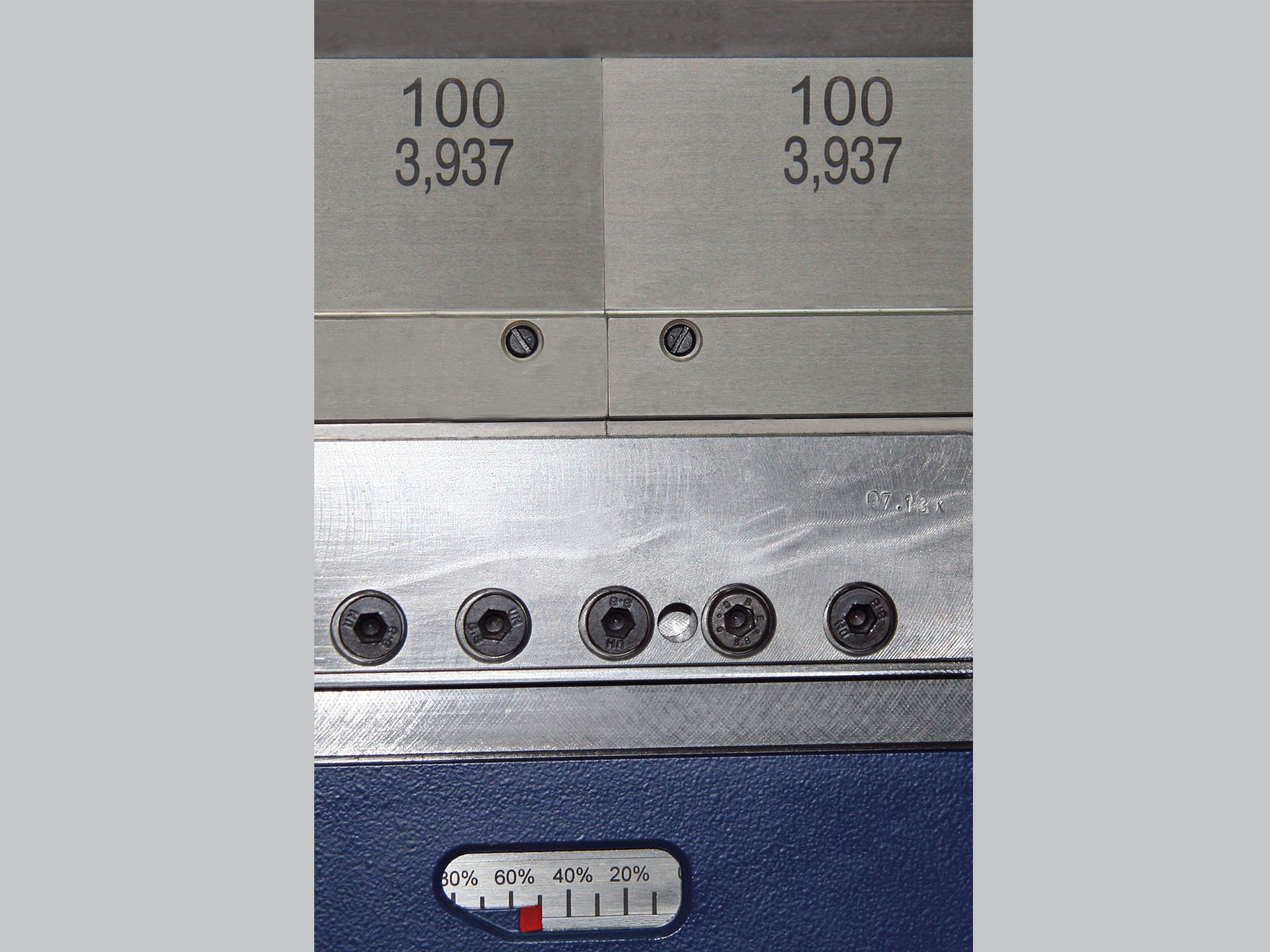

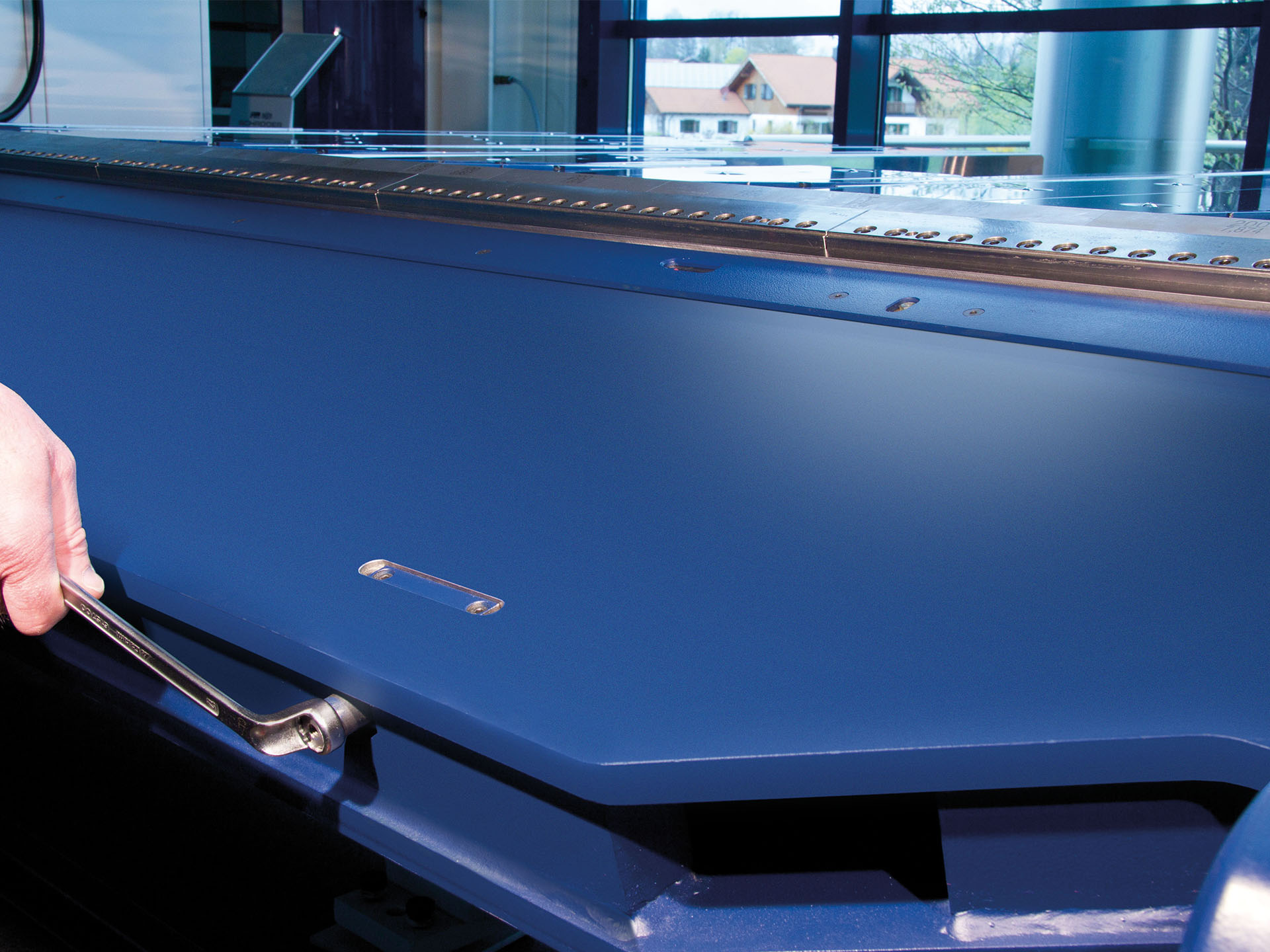

    • Bombierung, zentral manuell
    • Biegewangenverstellung motorisch 80 mm
    • Bombierung, zentral motorisch, Voraussetzung: Technologiepaket POS 2000 Professional
    • Biegewangenklemmung, pneumatisch
    • Technologiepaket POS 2000 Professional (umfasst Grafiksteuerung POS 2000 Professional, motorische Biegewangenverstellung 80 mm und Fernwartung)
  • Tisch und Hinteranschlag

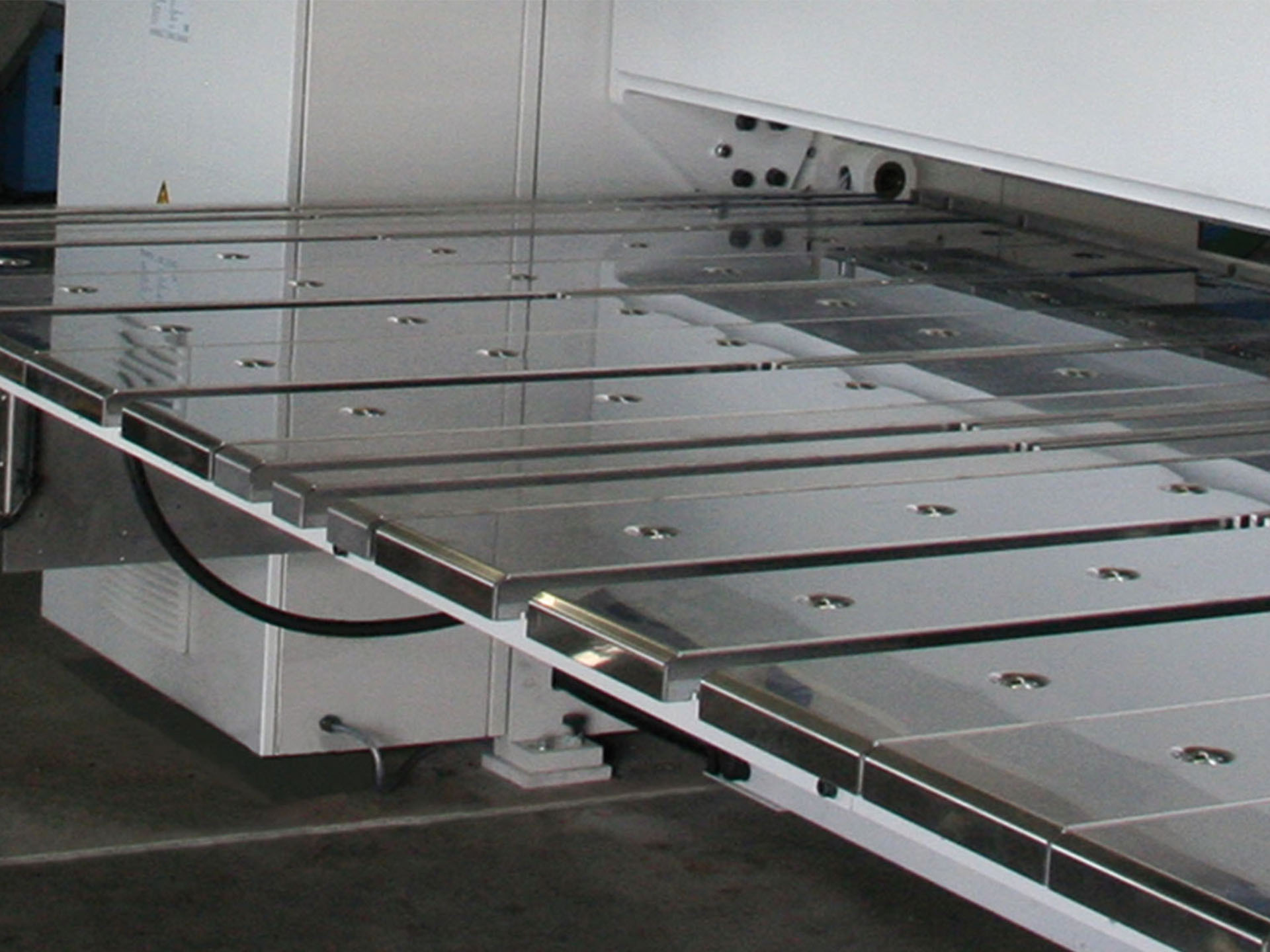

    • Hinteranschlag motorisch bis 1600 mm, geschlossen, 2 Sektoren pneumatisch absenkbar, Auflagetisch mit Kugeln, Kugelumlaufspindeln (+/- 0,1)
    • Erweiterungen zum J- oder U-Anschlag möglich: Basis Anschlag motorisch bis 1600 mm, geschlossen
    • 2 feste Winkelanschläge (links und rechts)
    • 2 pneumatisch absenkbare Winkelanchläge im Gang (nur in Verbindung mit POS 2000 Professional)
  • Steuerung
    • POS 2000 Professional PC Version (externe Programmierung), 1. Lizenz
    • POS 2000 Professional PC Version
  • Sicherheit und Sonstiges
    • Zusatzeinrichtung für 2-Mann Bedienung gem. UVV
    • Zusätzliche Bedienung von hinten, 2. Fußschalter und Zugangssicherung von vorne durch Lichtschranke
    • Fußschalter verfahrbar auf Winkelschiene
    • Spannungswandler 12 kVA
    • Klimagerät

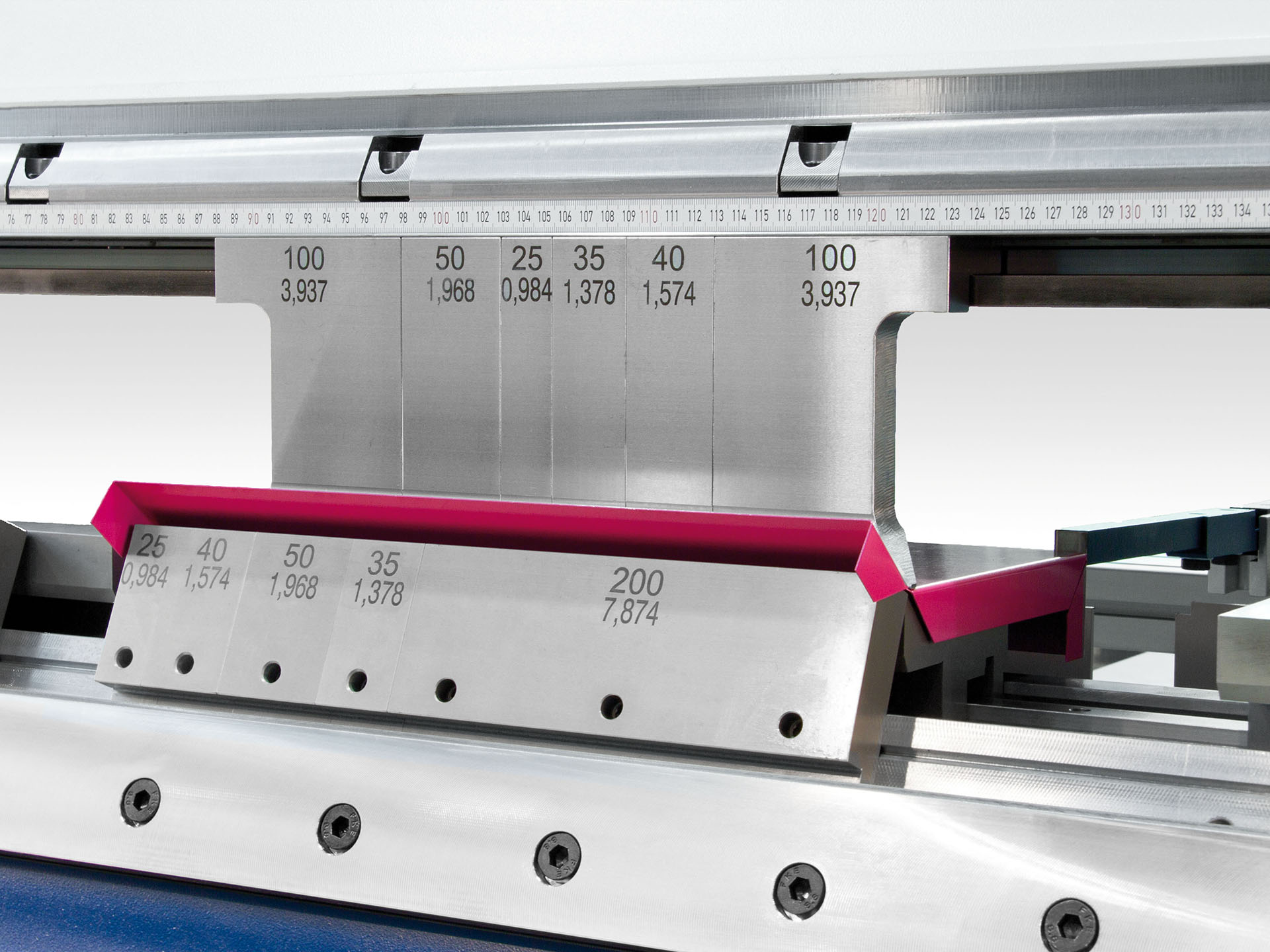

    • Diverse Unterwangen-, Biegewangen- und Oberwangenwerkzeuge
