ASK II

Overview

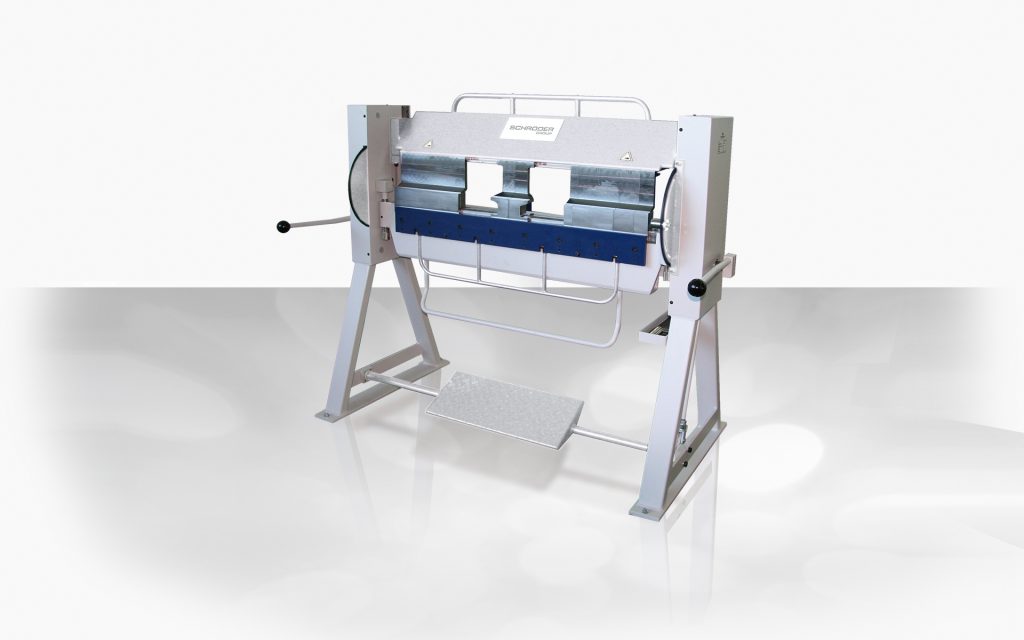

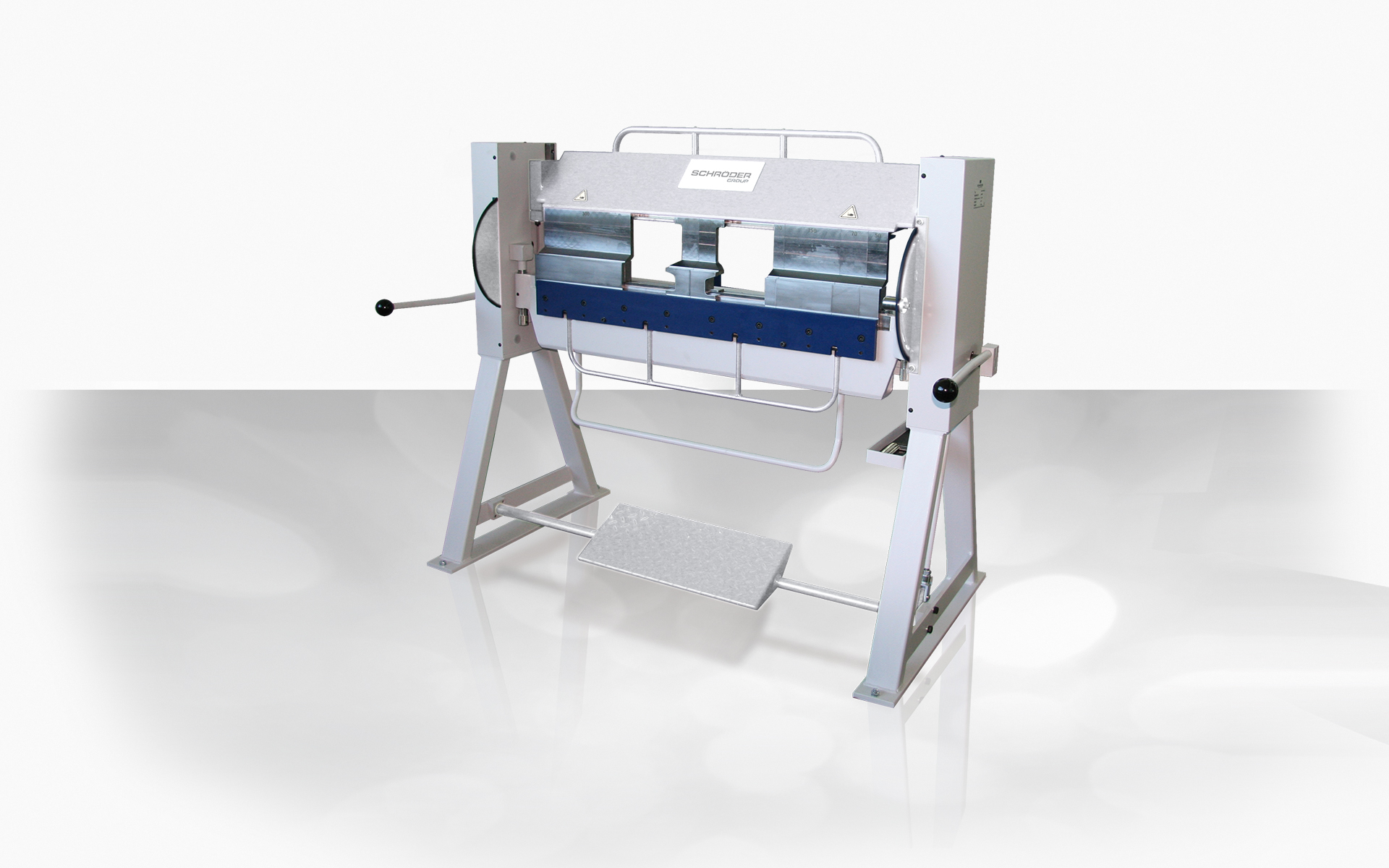

Die ASK II ist funktionsgleich zur Segmentabkantbank ASK, erlaubt durch ihre robustere Ausführung aber eine höhere Biegeleistung. Sie ist standardmäßig mit einem 2-stufigen Antrieb ausgestattet, welcher über Anschlagnocken verstellt wird.

Prospekte:
deutsch
english

Details

  • Patentierte Exzenter–Schnellklemmung für den Werkzeugwechsel
    bei Ober- und Biegewange mit nur einem Handgriff
  • Zweistufiger Oberwangenantrieb für zwei verschiedene Werkzeughöhen
  • Geißfußschiene, 130 mm hoch, 30°, geteilt incl. Eckstücke, Fußbreite 40 mm
    Materialfestigkeit 700 N/mm²
  • Segmentierte Biegeschiene 15 mm incl. Eckstücke
  • Segmentierte Unterwangenschiene Stecksystem mit Eckstücken
  • Teilung der Werkzeuge für 1000 mm: 30/50/70/75/75/100/150/200/300 mm + 2x 75 mm Eckstücke
    bei größeren Längen zusätzlich 500 mm Teilstücke
  • Biegewinkelanzeige
  • Fußhebeleinrichtung zum Öffnen und Schließen der Oberwange

Prospekte:
deutsch
english

Technical Data

Typ Leistung Nutzlänge Stufen L x B x H Gewicht
[mm] [mm] [mm] [kg]
1000×2,0 2,00 1050 2 1 540 x 750 x 1 265 475
1500×1,75 1,75 1550 2 2 040 x 750 x 1 265 585
2000×1,0 1,00 2050 2 2 540 x 750 x 1 265 725

Prospekte:
deutsch
english

Werkzeuge/Optionen

Optionen

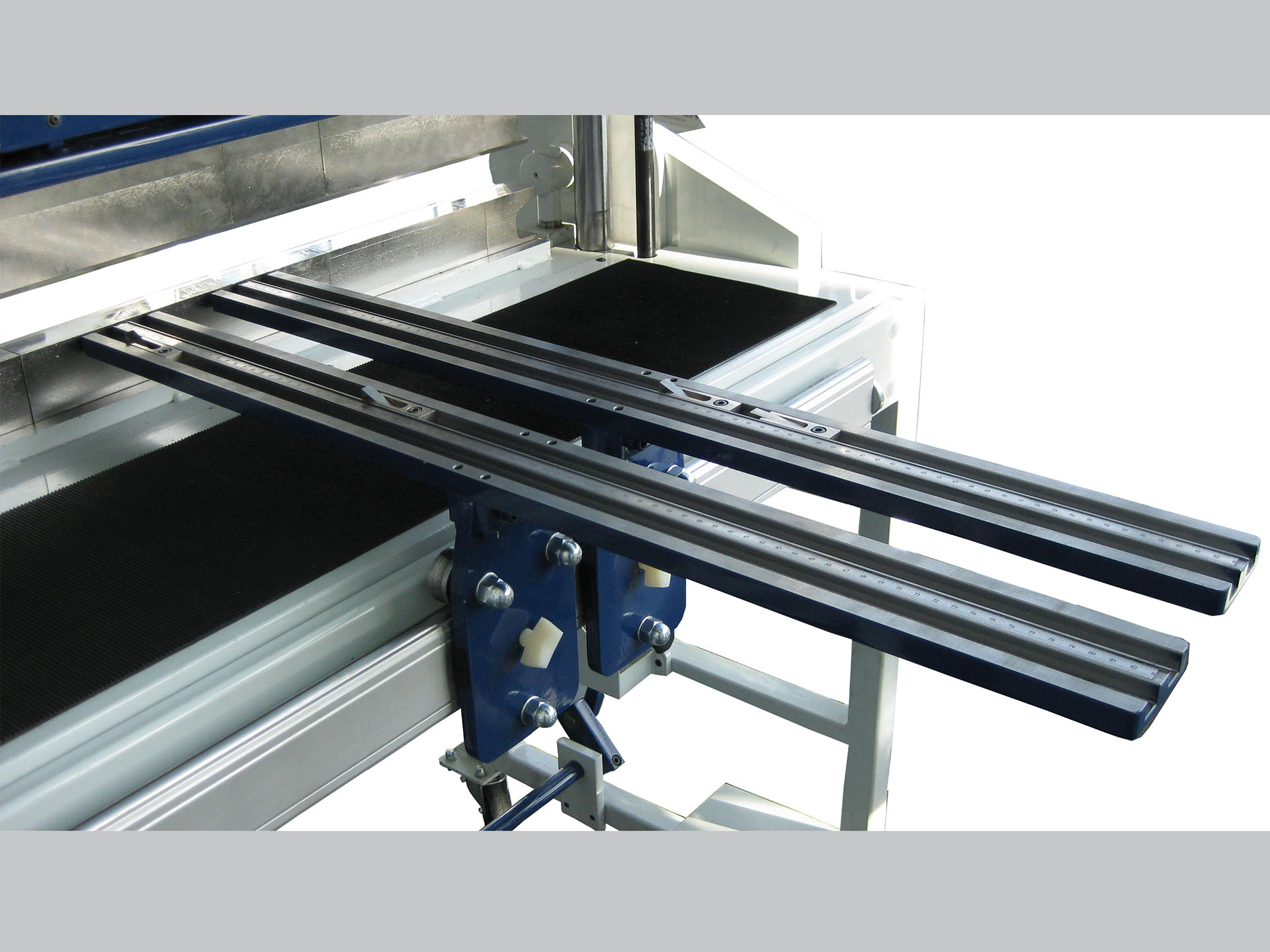

  • 2 variable Anschlagarme 750 mm mit 2 T-Nuten und Maßstab, verschiebbar auf Führungsschiene incl. 2 Kippanschläge zum Einlegen in die T-Nut
  • Maschine auf vier Rollen: 2 Bock- und 2 Lenkrollen, feststellbar
  • Werkzeugkiste
  • Schneideinrichtung: Rollenschere incl. Führungsschiene für max. Materialstärke 0,8 mm St37

Oberwangenwerkzeuge

  • Vergütete Geißfußschiene, 130 mm hoch, 30°, R 1/2/3/4, Freiraum 30 mm, Fußbreite 50 mm, freier Durchgang 110 mm, segmentiert incl. Eckstücke, 1100 N/mm²
  • Spitzschiene 20° und / oder 30°
  • Rundschiene R2/3/4/5
  • Einsätze zur Fensterbankherstellung
