PowerShear
Überblick

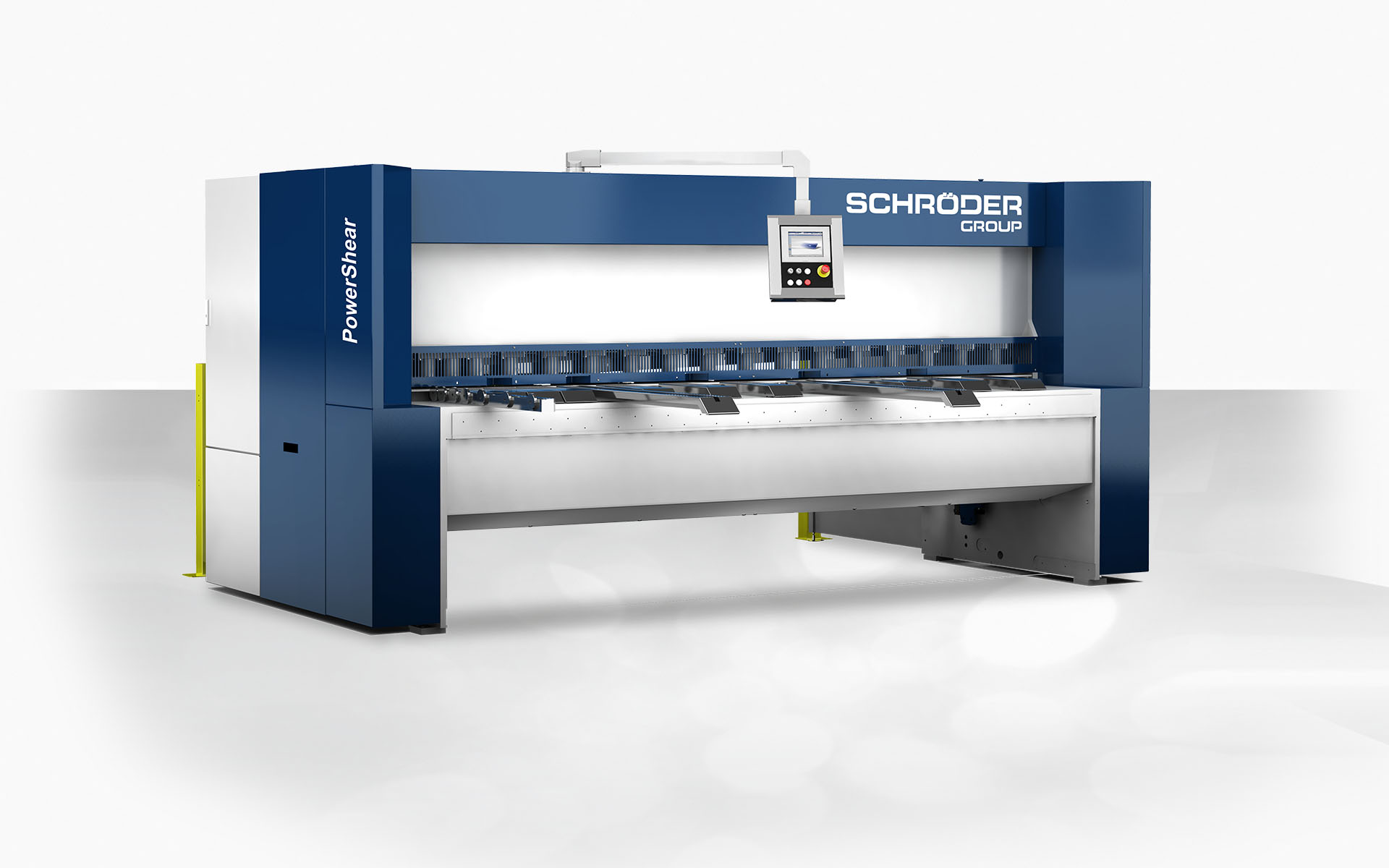

Die hydraulische Tafelschere PowerShear integriert eine Vielzahl technologischer Innovationen. So wurde die Konstruktion des Maschinenkörpers mit der Finite-Elemente-Methode optimiert und das Antriebskonzept komplett überarbeitet. Der neue Antrieb mit frequenzgeregeltem Motor und hydraulischer Pumpe kommt mit deutlich weniger Hydrauliköl aus und verbraucht weniger Energie. Die Tafelschere mit 3 000 mm Arbeitslänge trennt bis zu 6 mm starkes Stahlblech.
Details
- 12″ Touchscreen-Steuerung PSC 150 am schwenkbaren Panel (Speichermöglichkeit auf der SD-Card oder USB-Stick)
- Messer ausgelegt für Stahl, ca. 700 N/mm²
- Energieeffizienter Antrieb mit frequenzgeregeltem Motor und Pumpe
- Automatische Berechnung der motorischen Schnittspaltverstellung
- Automatische Berechnung der Scherwinkelverstellung
- Frequenzgeregelter motorischer Hinteranschlag 10 – 1000 mm

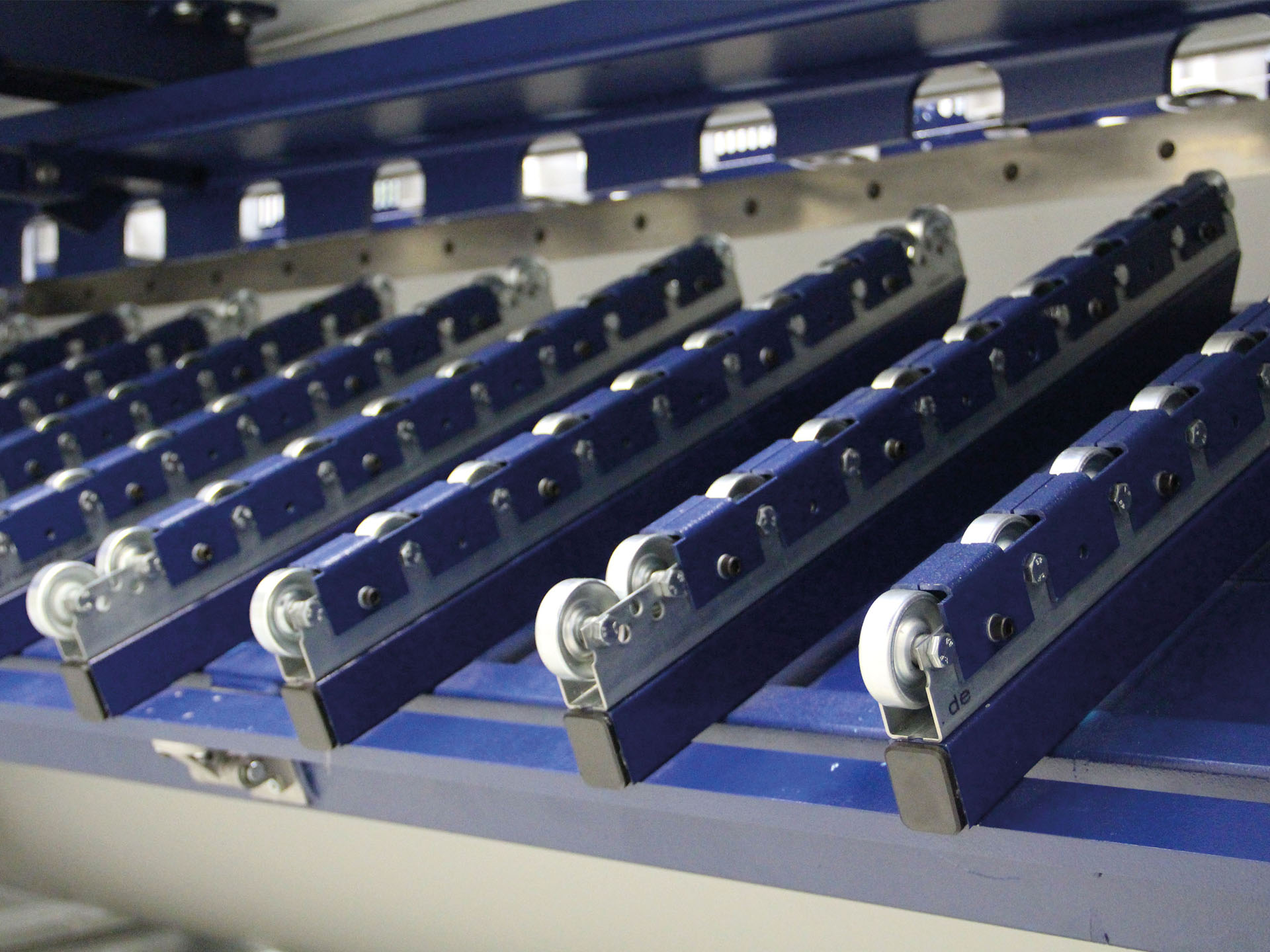

- Pneumatische Blechhochhaltevorrichtung
- LED-Schnittkantenbeleuchtung
- Programmierbare Start- und Endposition des Messerbalkens
- 1x Winkelanschlag 1000 mm Standard mit Maßstab links montiert
- 2x Tischverlängerungen 1000 mm mit T-Nut und Skala (bei Nutzlänge 4040 mm 3x Tischverlängerungen)
- Tischauflage in geschlossener Ausführung bestehend aus auswechselbaren Edelstahl-Auflageblechen incl. Kugelrollen
- Programmierung von Schneideprogrammen
- Absicherung der Scherenrückseite durch Unfallschutz-Lichtschranke
Technische Daten
| Typ | 30/6 | 40/6 | |
| Blechdicke (400N/mm²) | [mm] | 6,0 | 6,0 |
| Blechdicke (700N/mm²) | [mm] | 4,0 | 4,0 |
| Nutzlänge | [mm] | 3040 | 4040 |
| Schnittwinkel | [°] | 0,5 – 1,9 | 0,5 – 1,9 |
| Hubzahl | [pro.min.] | 24 – 61 | 20 – 56 |
| Antriebsleistung | [kW] | 12 | 12 |
| Gewicht | [kg] | 6500 | 8400 |
| Maschinentiefe | [mm] | 3090 | 3090 |
| Maschinenlänge | [mm] | 4000 | 5000 |
| Maschinenhöhe | [mm] | 1969 | 1969 |
Optionen
Optionen
- Professional-Paket

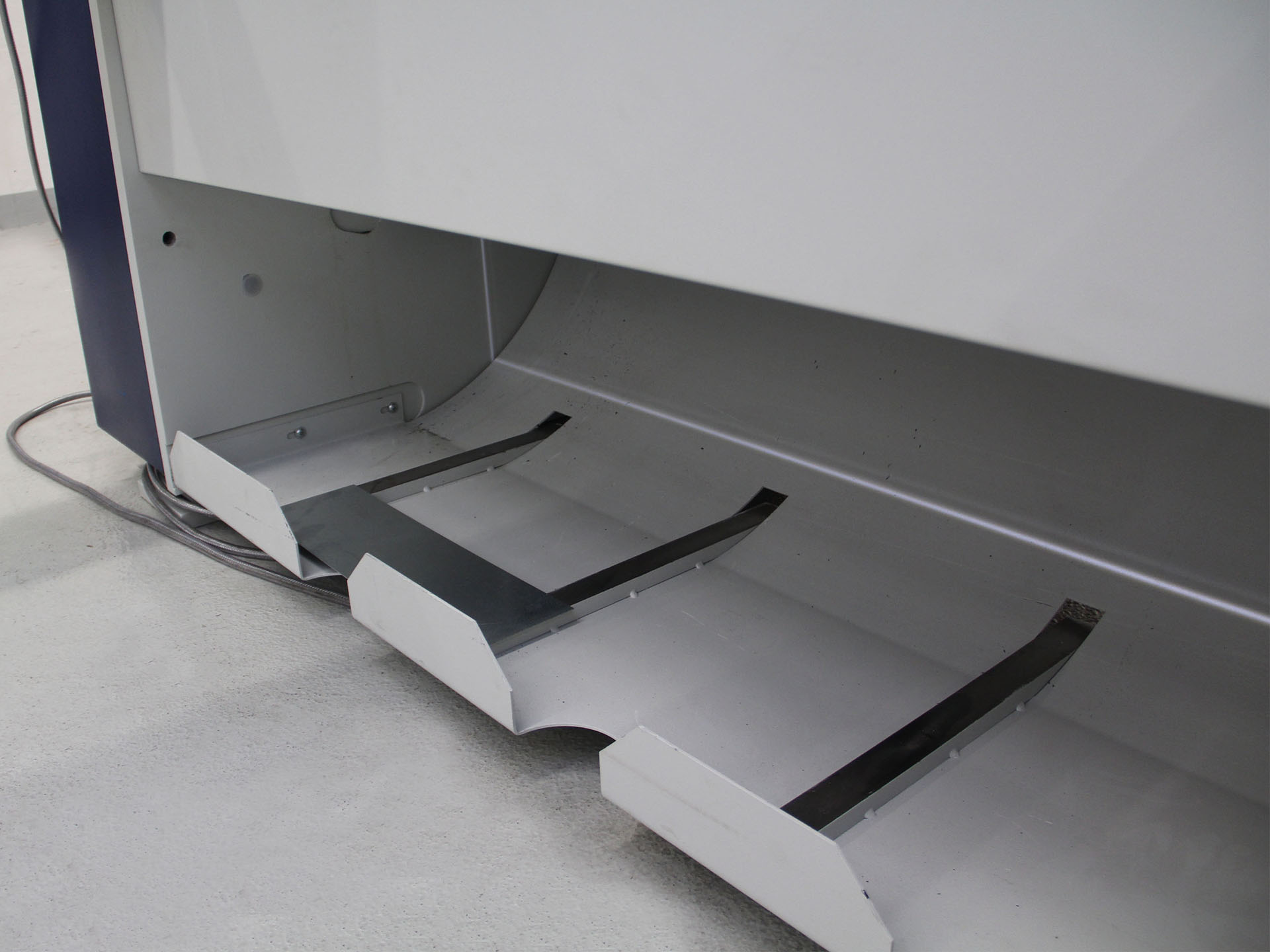

- Schrott- und Kleinteilweiche nach vorne incl. „Return to Sender“
- Blechdurchführung (abklappbare Anschlagschiene)
- Hinteranschlag mit Linearführung und Kugelumlaufspindeln
- Messer
- Ersatzmesser ausgelegt für Stahl bis 700 N/mm²
- Auflagetisch

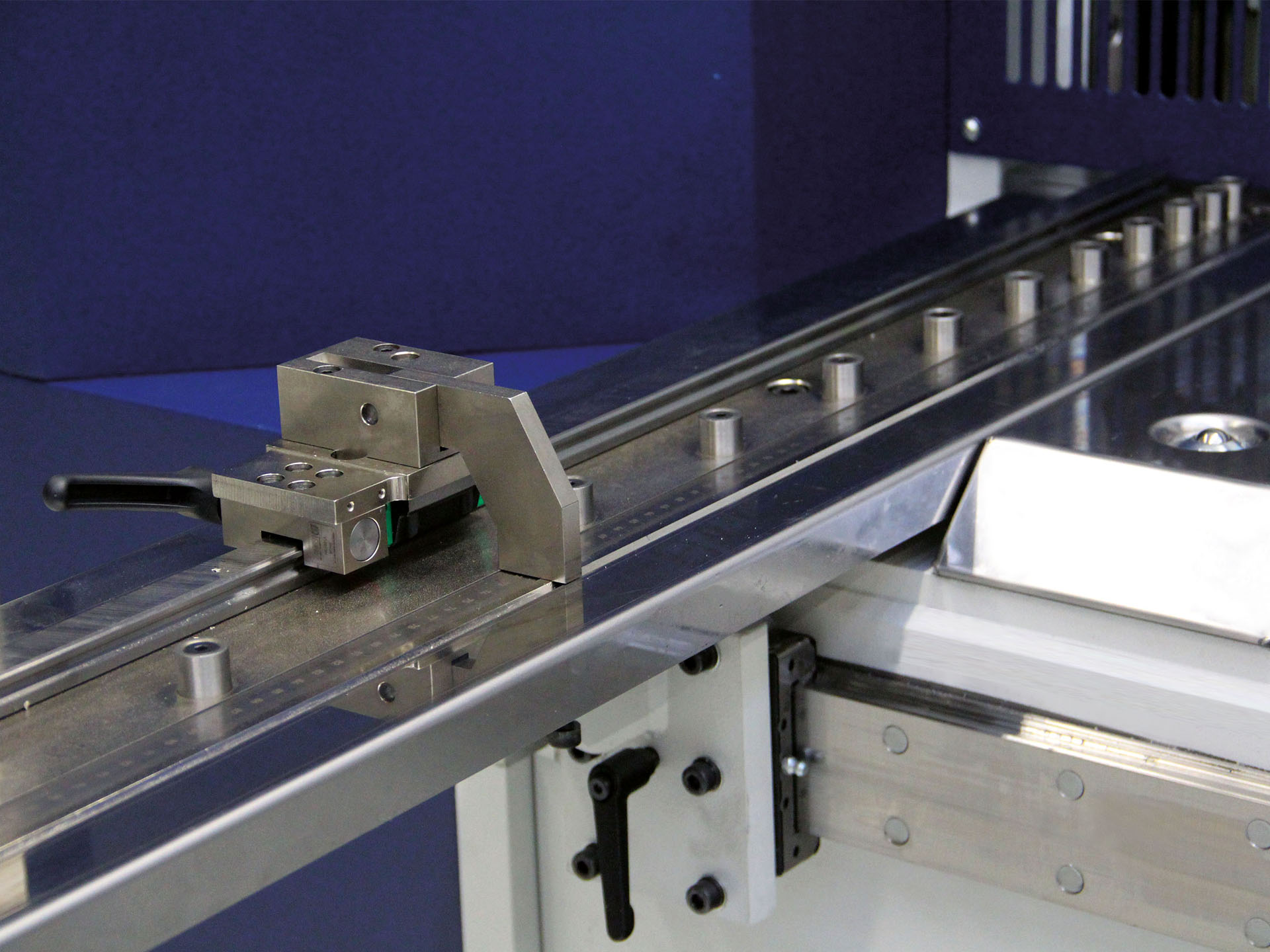

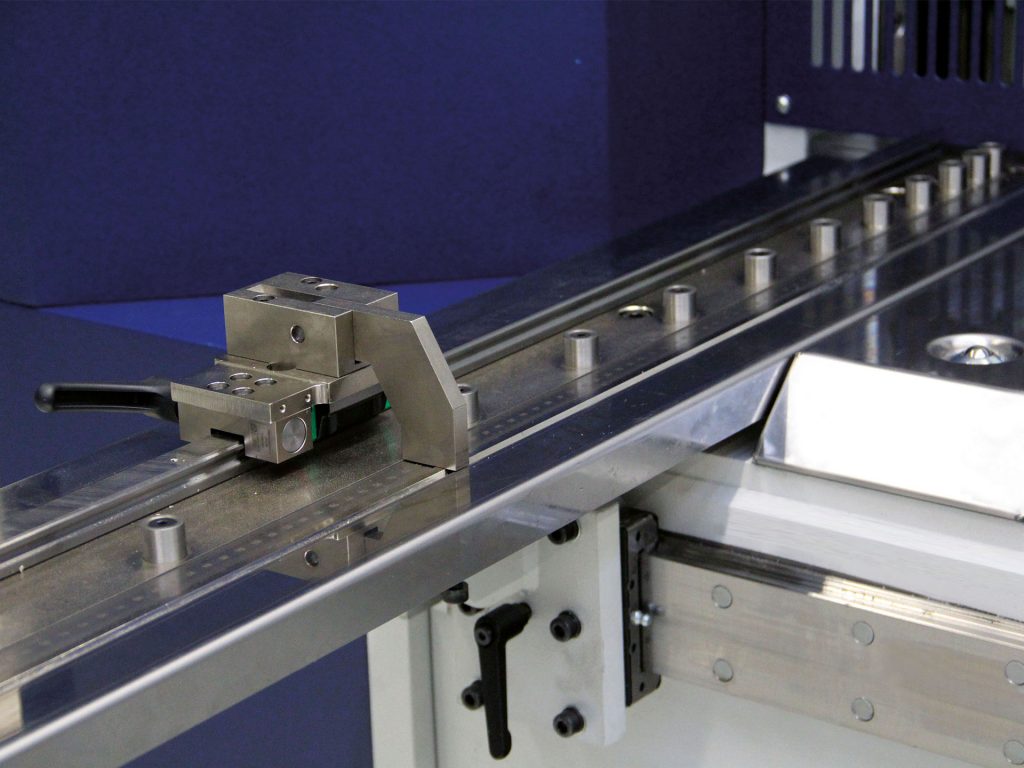

- Verlängerter Winkelanschlag mit Maßstab 1500 mm
- Tischverlängerung mit T-Nut und Maßstab incl. Kugelrollen 1500 mm
- 2 x 1000 mm Tischverlängerungen incl. Kugelrollen verschiebbar auf Führungsschiene
- 3 x 1000 mm Tischverlängerungen incl. Kugelrollen verschiebbar auf Führungsschiene

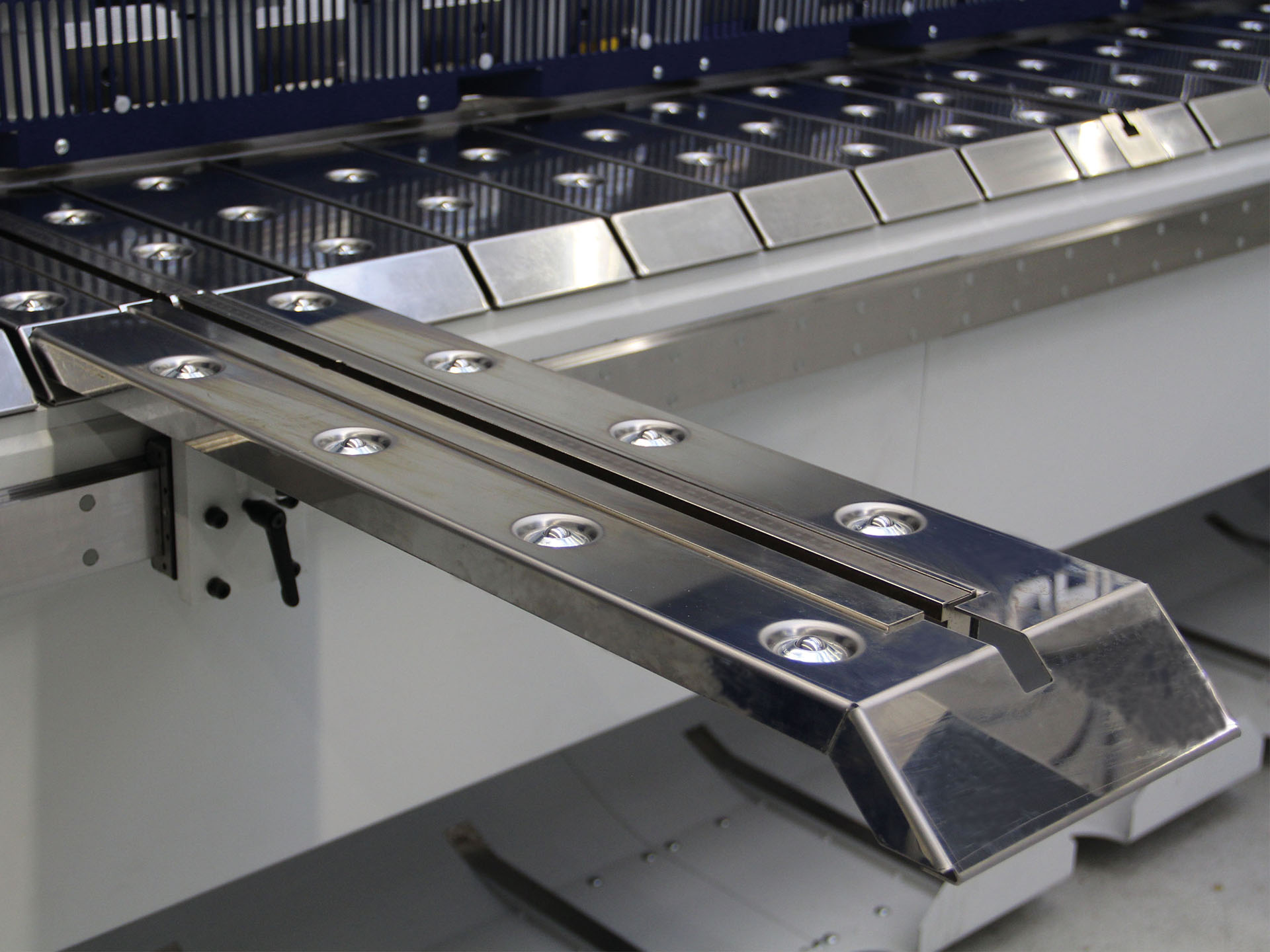

- Tischverlängerunge mit T-Nut und Maßstab incl. Kugelrollen 1500 mm verschiebbar auf Führungsschiene
- 2 x 1000 mm Auflagekonsolen incl. Kugelrollen verschiebbar auf Führungsschiene
- Kippanschlag zum Einlegen in T-Nut
- Sonstiges
- Kunststoffschuhe für Niederhalter
- Einstellbarer Niederhalterdruck über Steuerung vorwählbar
- Fingerschutz auf ca. 1500 mm hochschiebbar incl. elektrischer Absicherung
- Schrottwagen vorne 1000 mm breit, verfahrbar, 2 Bock- und Lenkrollen (Nur in Verbindung mit Professional-Paket)
