MAKU

Überblick

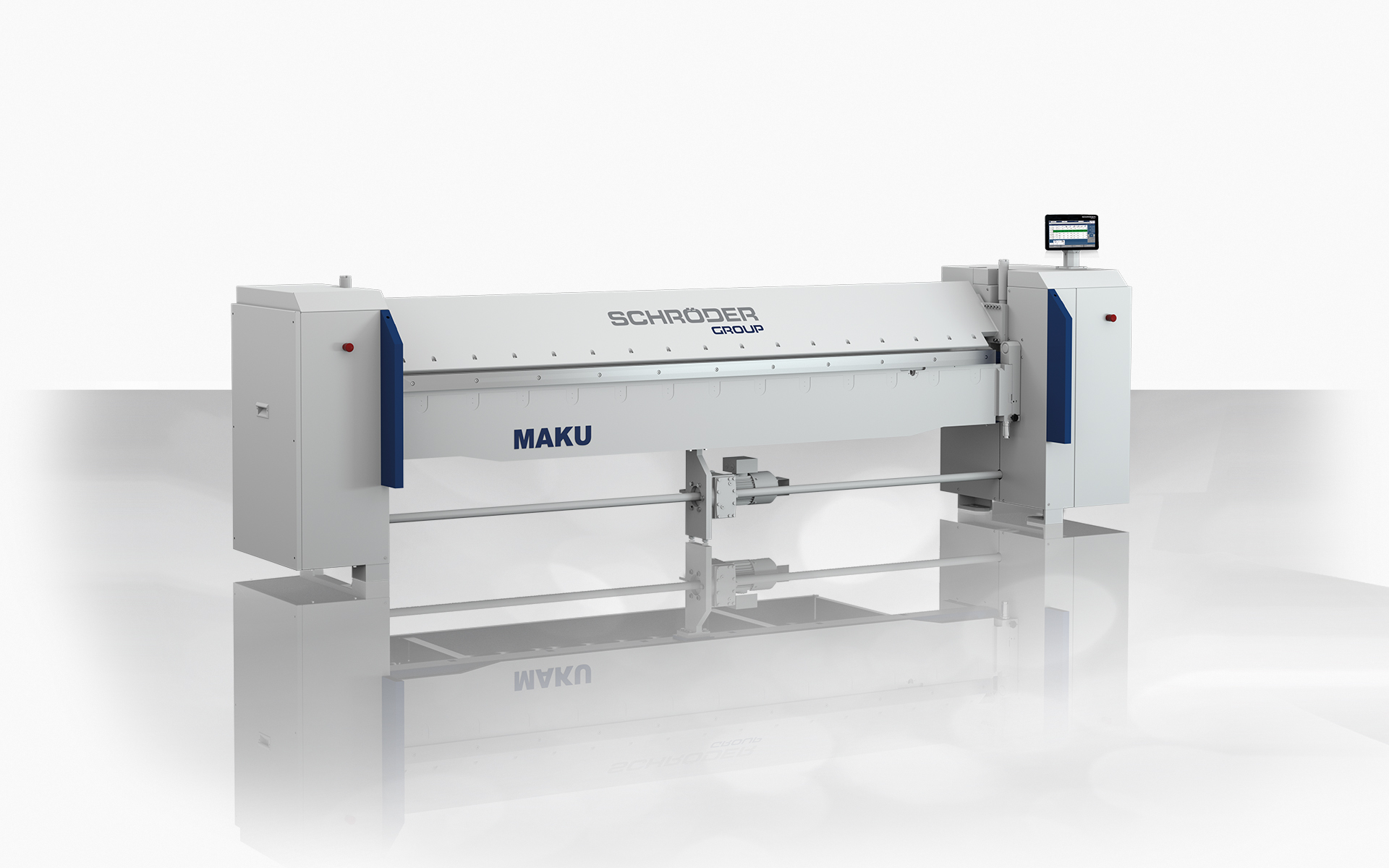

Die motorische Schwenkbiegemaschine MAKU ist der ideale Einstieg in die motorisierte Dünnblechbearbeitung bis 2,5 mm. Klempnerei- und Instandsetzungsbetriebe haben in der MAKU eine vielseitig verwendbare Maschine – das U im Namen steht für „universal“. Keine andere Maschine auf dem Markt bietet so viele Freiräume. Die MAKU ist die weltweit erste Schwenkbiegemaschine mit einem zweiachsigen Hinteranschlag zum automatischen konischen Abkanten. Steckbare Profile können jetzt in Klempnerbetrieben mit ungeahnter Präzision hergestellt werden.

Details

  • Steuerung
    • NEU: Positioniersteuerung Classic Bend zur Steuerung von Biegewange und Oberwange 10,1 Zoll Bildschirm am drehbaren Panel
    • Radius Step Bending Funktion
  • Oberwange
    • schräge Oberwange 45°
    • Antrieb: Mittelmotor 0,75 kW
    • Hub: 150 mm

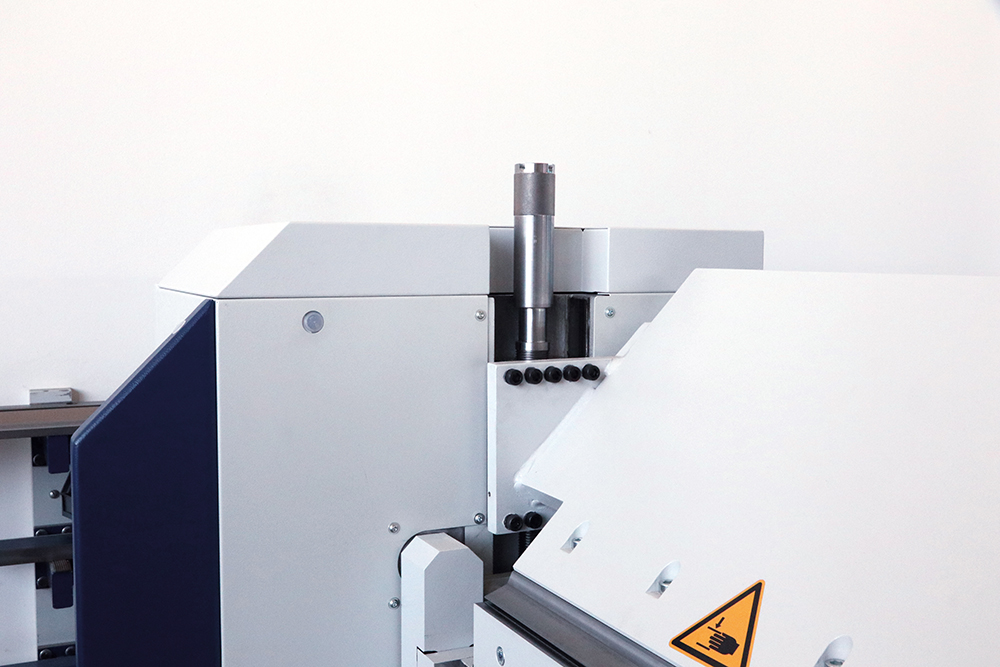

    • Klemmdruckeinstellung über Handrad (ohne Werkzeug)
    • Oberwangenwerkzeuge:

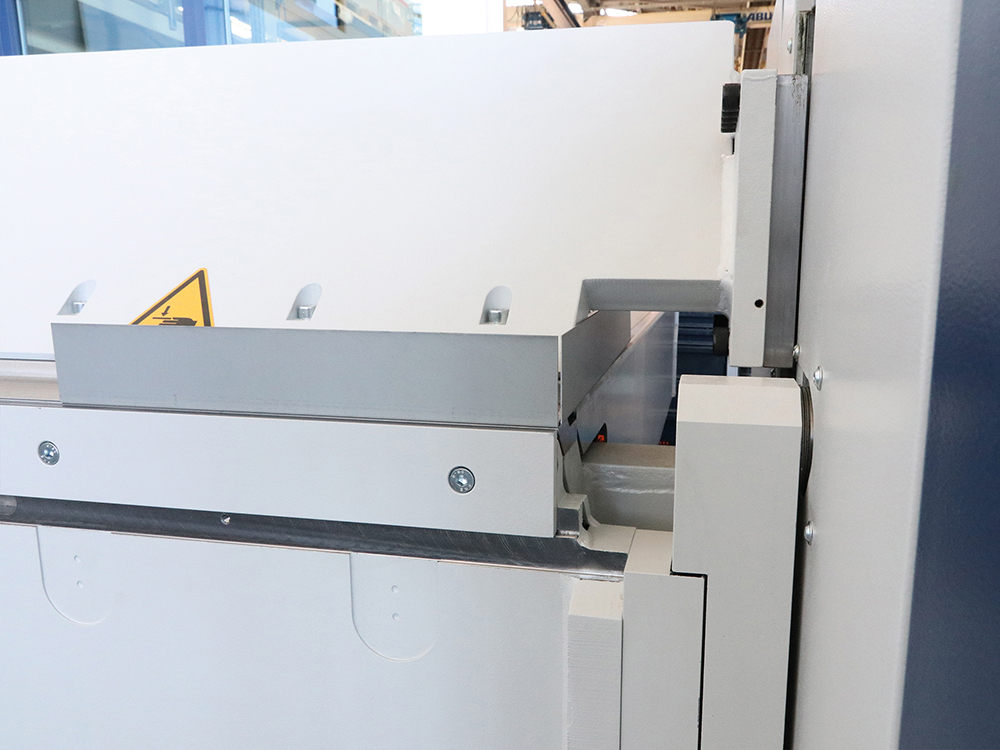

      – Spenglerschiene 20°, R1/1,5 ca. 700 N/mm², Freiraum 12 mm für Umschlag, Fußbreite 24 mm, direkt mit der Oberwange verschhraubt
      – wahlweise Spitzschiene 20°, R1/1,5/3, Fußbreite 36 mm, ca. 700 N/mm², direkt mit der Oberwange verschraubt
  • Biegewange
    • Antrieb: 1,5 kW
    • Manuelle Biegewangenverstellung: 30 mm
    • Biegeschienen 10 mm und 25 mm (ab MAKU 3200: 15 mm und 25 mm); ca. 700 N/mm²
  • Unterwange
    • Unterwangenschiene, einteilig, ca. 700 N/mm² , ab 30 mm: um 8 mm abgestuft,
      abhängig vom gewählten Anschlag
      – ohne Fingereinfräsungen
      – mit Fingereinfräsungen 6 mm wahlweise 10 mm
  • Sonstiges
    • Fußschalter
    • Fundamentplatten inkl. Dübel

Technische Daten

Typ Leistung Nutz-
länge
Hub
Ober-
wange
Verstell.
Biege-
wange
Antriebs-
leistung
Oberwange
Antriebs-
leistung
Biegewange
[mm] [mm] [mm] [mm] [kW] [kW]
2000×2,5 2,50 2020 150 30 0,75 1,5
2500×2,0 2,00 2520 150 30 0,75 1,5
3200×1,5 1,50 3220 150 30 0,75 1,5

Software

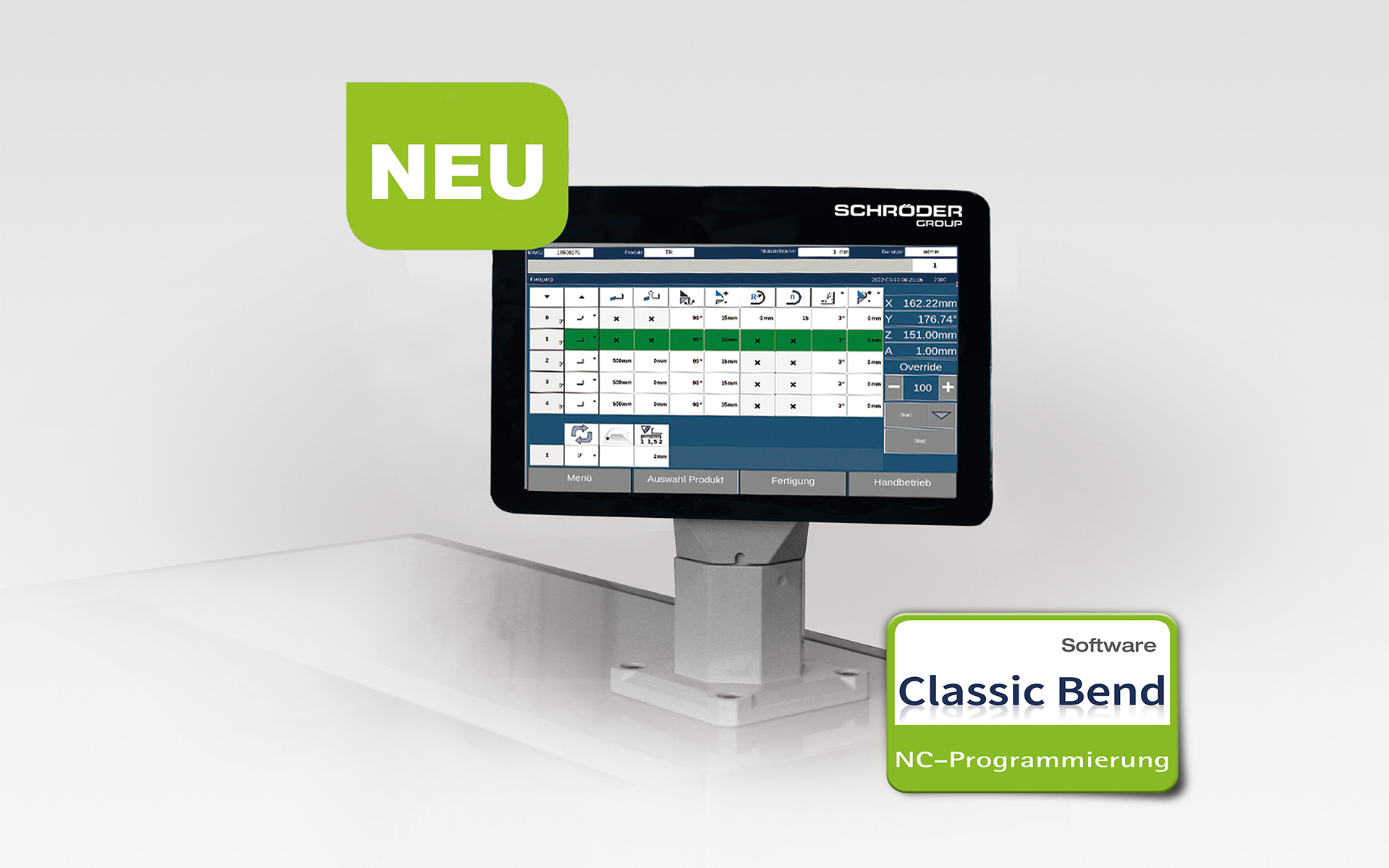

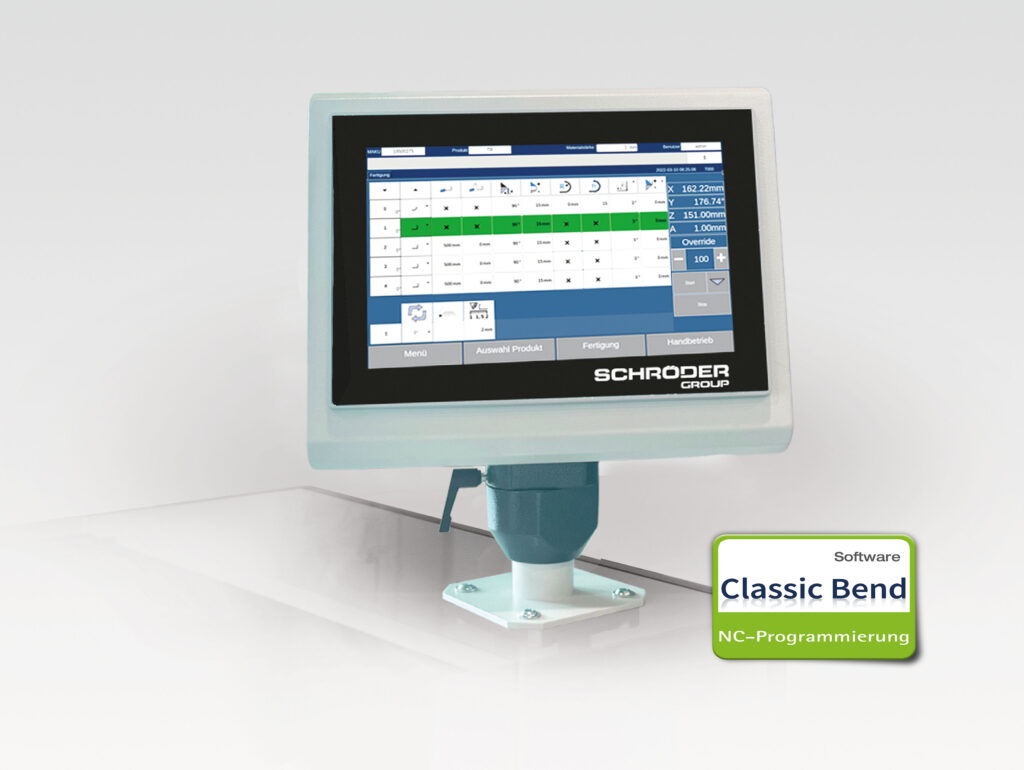

Classic Bend – die neue übersichtliche alphanumerische Steuerung

Mit Classic Bend haben wir eine moderne alpha­numerische Steuerung entwickelt – selbsterklärend und sehr einfach zu programmieren. Classic Bend steuert Oberwange und Biegewange mit einem Wegemesssystem und darüber hinaus den motorischen Hinteranschlag über digital gesteuerte Frequenzumrichter. Die Benutzeroberfläche ist praxisorientiert und übersichtlich. Die Anzeige kombiniert schnell erfassbare Symbole mit Text und numerischen Anzeigen.

Sie wollen einheitliche Biegeprogramme für Bleche verschiedener Qualität? Pro Bug besteht die Möglichkeit, Korrekturen an den Einstellungen für Oberwange und Biegewange einzugeben. Mit Classic Bend setzt Hans Schröder Maschinenbau neue Maßstäbe in der Steuerung von Schwenkbiegemaschinen für das Handwerk und die industrielle Klein­serienfertigung.



POS 2000 Professional – der Standard für industrielle Schwenkbiegemaschinen

Die bewährte POS 2000 Professional macht die Programmierung von Schwenkbiegemaschinen schnell und komfortabel. Aus einem umfangreichen und erweiterbaren Katalog können die gewünschten Programmteile ausgewählt werden, durch Antippen des Bildschirms werden Winkel- und Schenkelmaße angepasst.

Die Steuerungssoftware zeigt exakt, was die Maschine tut: Schwenkbiegemaschine, Werkstück und Werkzeug werden schematisch dargestellt und für jeden Biegeschritt aktualisiert. Wer abseits der Maschine in der Arbeitsvorbereitung programmiert, kann über Biegesimulationen die Qualität seiner Programme testen und so Ausschuss und Verzögerungen in der Fertigung wirksam vermeiden.

Die Software steuert nicht nur die Maschine, sondern unterstützt die Benutzer bei der Bearbeitung: Alle notwendigen Bedienertätigkeiten wie Wenden, Umdrehen etc. werden je Biegeschritt angezeigt.

Werkzeuge/Optionen

Sonderausstattung umfasst:

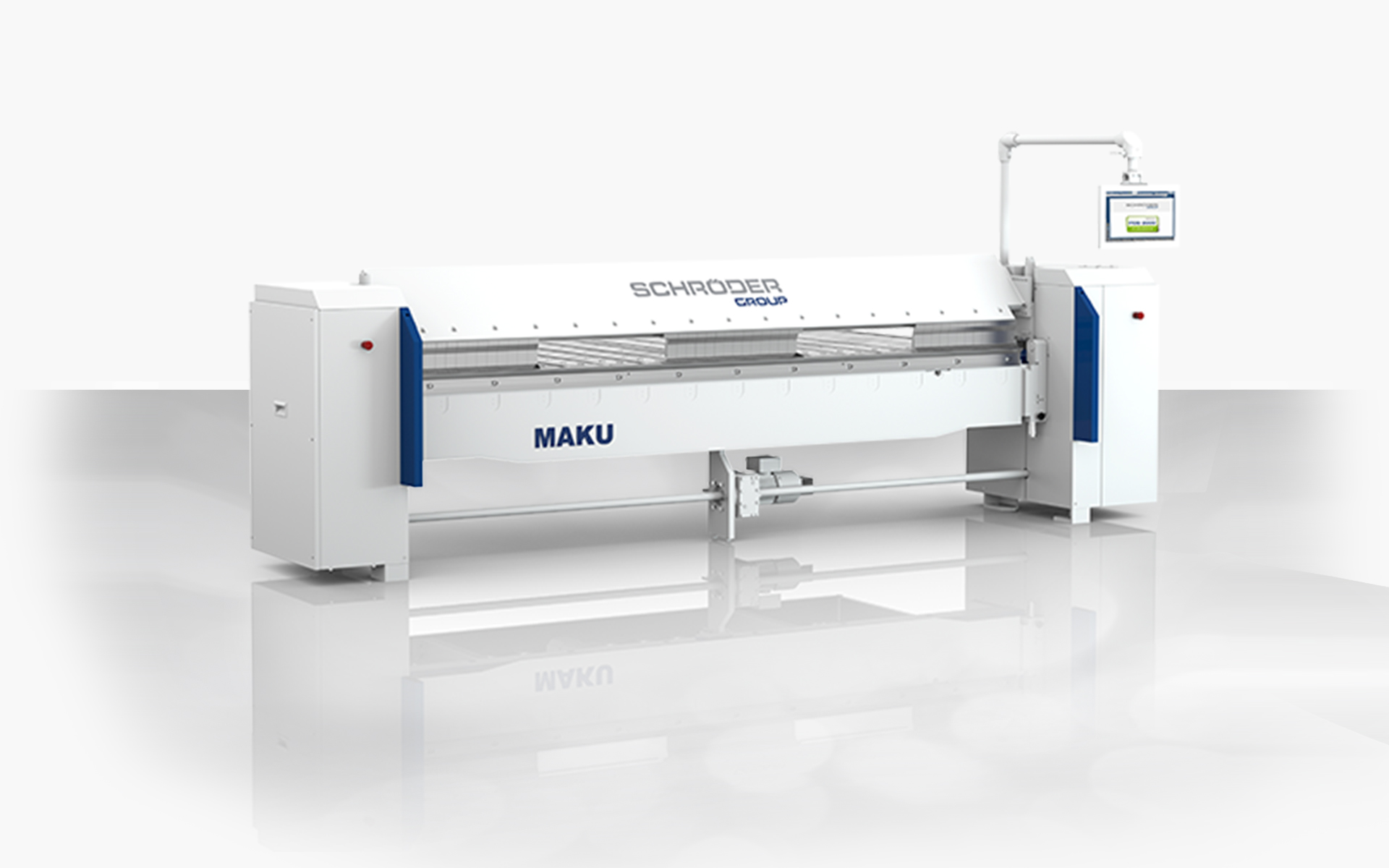

  • Steuerung: Grafiksteuerung POS 2000 Professional am schwenkbaren Panel
  • Oberwange
    • Oberwangenpaket: Mehrstufiger Antrieb für zwei Werkzeughöhen incl. Klemmschiene (Oberwangenschiene aus Grundkonfiguration entfällt, nur in Verbindung mit POS 2000 Professional)
    • Oberwangenpaket: Einstufiger Antrieb für eine Werkzeughöhe incl. Klemmschiene (Oberwangenschiene aus Grundkonfiguration entfällt)
    • Oberwangenwerkzeug:
      • Spitzschiene 20° für Klemmschiene, R 1/1,5/3, Fußbreite 39 mm, ca. 700 N/mm²
      • Spenglerschiene 20° für Klemmschiene, R1/1,5, Freiraum 8 mm, Fußbreite 25 mm, ca. 700 N/mm²
      • Spitzschiene / Spenglerschiene vergütet ca. 1100 N/mm² (empfohlen für Edelstahlanforderungen)
      • Geißfußschiene für Klemmschiene, H = 90 mm, 30° scharf, freier Durchgang 70 mm, Freiraum 15 mm, Fußbreite 35 mm, segmentiert incl. Eckstücke, vergütet ca. 1100 N/mm²
      • Geißfußschiene für Klemmschiene, H = 130 mm, 30°, R 1/1,5; freier Durchgang 110 mm, Freiraum 30 mm, Fußbreite 50 mm, segmentiert incl. Eckstücke, vergütet ca. 1100 N/mm²
  • Biegewange
    • Biegewange nach hinten versetzt incl. Biegeschienen gekröpft 10 und 25 mm (ab Maschinenlänge 3200 mm: 15 und 25 mm), nicht in Kombination mit Bombierung, Biegeschienen aus Grundkonfiguration entfallen

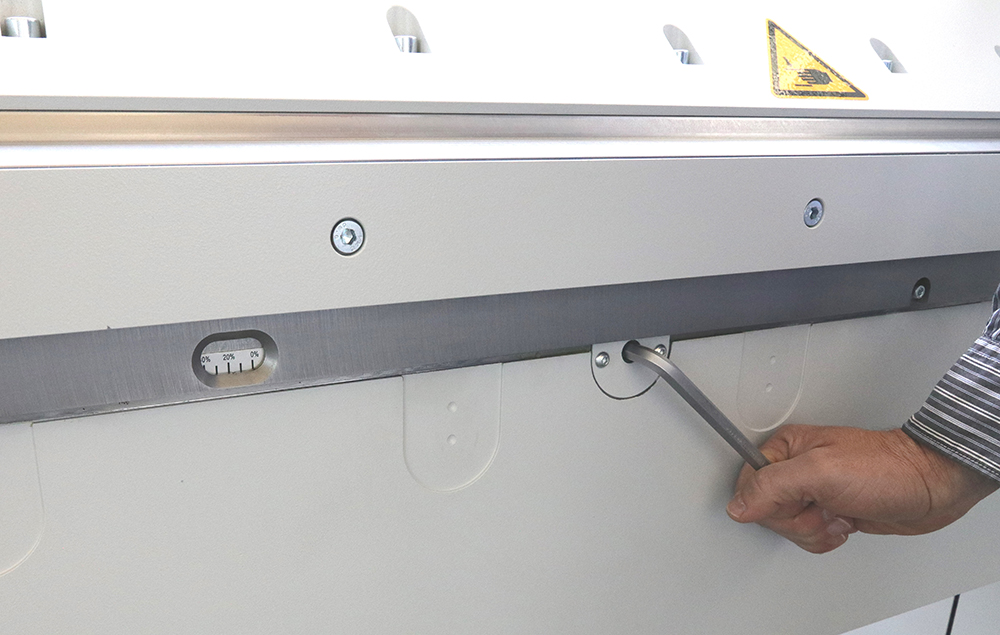

    • Bombiereinrichtung für Biegewange, manuelle Zentralbombierung (nicht in Verbindung mit gekröpften Biegeschienen
  • Unterwange
    • Unterwangenschiene ohne Abstufung mit oder ohne Fingereinfräsung
  • Sicherheit und Sonstiges
    • Zusatzeinrichtung für 2-Mann-Bedienung
    • Fußschalter verfahrbar auf Winkelschiene
    • Werkzeugwagen für Schienen- und Segmentwerkzeuge
    • Führungsschiene
    • Rollenschere max. Materialstärke 0,8 mm St37
  • Anschläge und Tische
    • Auflagetisch 1000 mm (ohne Anschlag)
    • Anschlagpaket Classic Bend oder POS 2000 Professional
      • Hinteranschlag motorisch 6 – 1000 mm oder 10 – 1000 mm

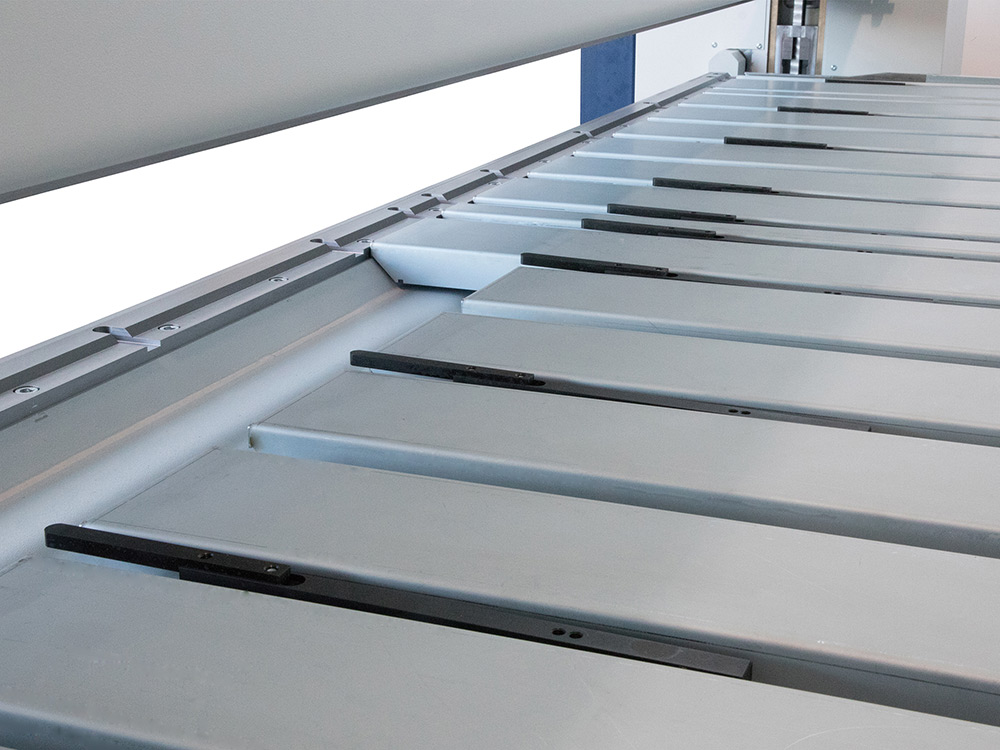

      • abnehmbare Auflagebleche, rückziehbar auf 265 mm bzw. 300 mm
      • Antriebe Umrichter gesteuert
    • Auflagetisch mit Kugeln
    • Anschlag mit Federfinger, Unterwangenschiene ohne Fingereinfräsungen
    • Pneumatisch absenkbare Anschlagfinger
    • Anschlag 1500 mm mit 2 Anschlagsektoren und pneumatisch absenkbaren Anschlagfingern
    • Zwei Anschlagfinger zum konisch Biegen Verstellbereich 5 mm optional pneumatisch absenkbar
