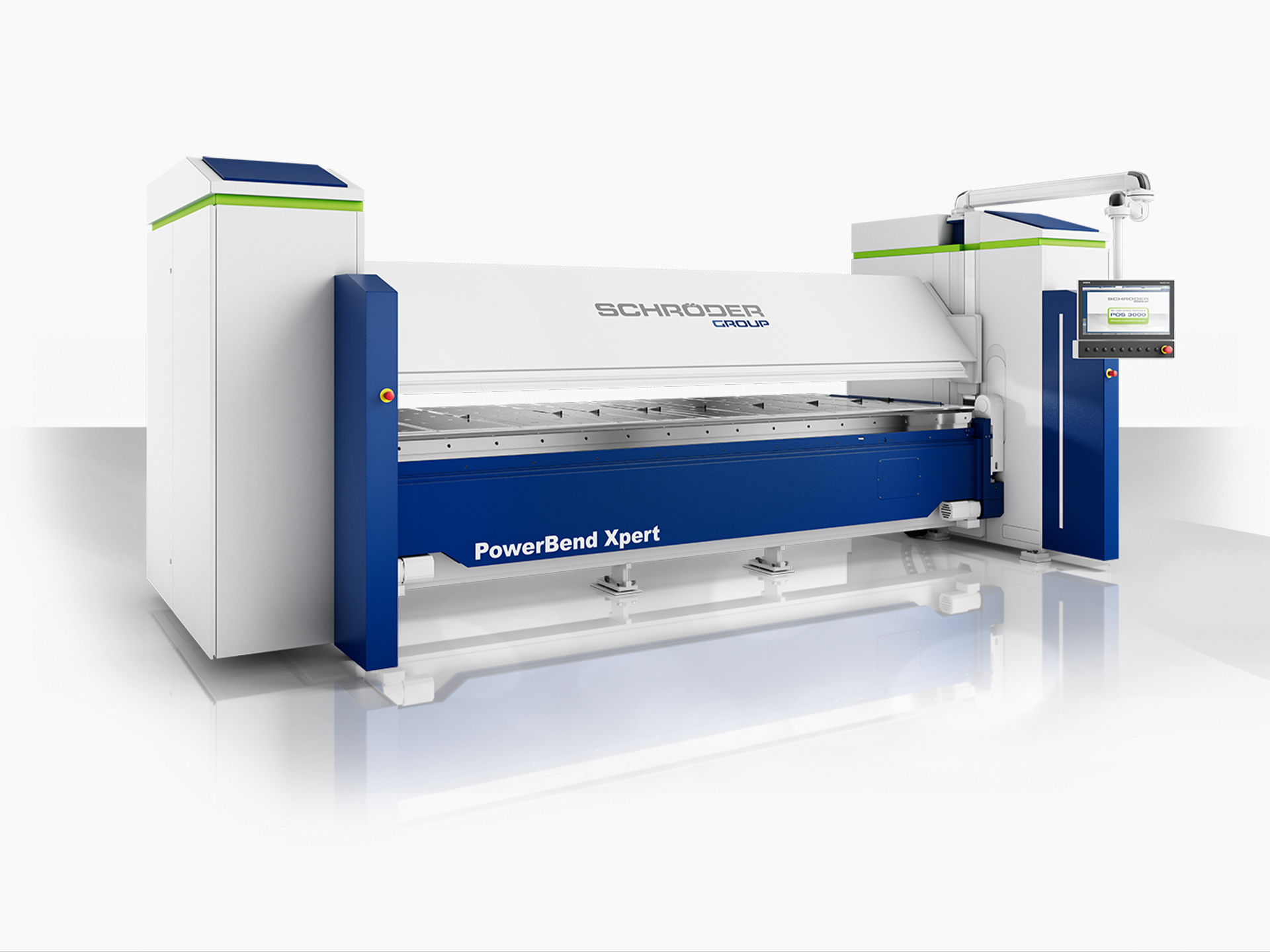

PowerBend Xpert

• Steuerung und Optionen
  • Grafiksteuerung POS 2000 Professional am schwenkbaren Panel
  • Radius-Step-Bending Funktion
• Anschlag
  • Hinteranschlag motorisch bis 1600 mm
    (geschlossen; 2 Sektoren, pneumatisch absenkbar,
    Auflagetisch mit Kugeln, Kugelumlaufspindel (+/- 0,1 mm)
• Oberwange
  • Oberwangenhub 650 mm
  • Oberwangengeometrie 45°
  • Oberwangenantrieb: 2x 3,0 kW (Umrichter gesteuert, Kugelumlaufspindel)
  • Oberwangenklemmung: Hydraulisch
  • Achsschrägstellung Oberwange

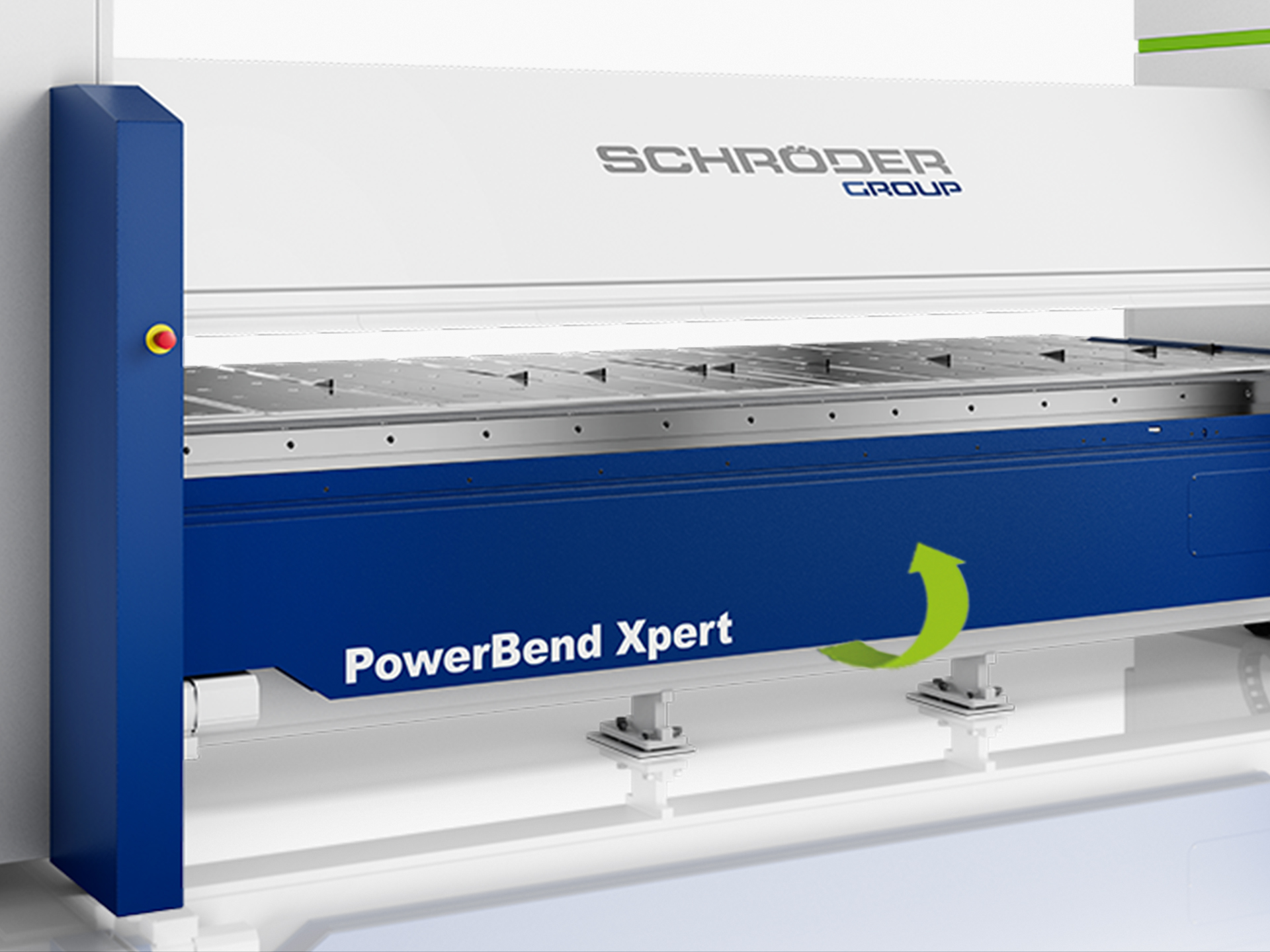

• Biegewange
  • Antrieb 2x 5,5 kW (Umrichtergesteuert)
  • Biegeschiene fest verschraubt
  • Motorische Biegewangenverstellung 60 mm
  • Motorische Biegemittelpunktverstellung +80/-15 mm
  • Motorische Zentralbombierung
• Unterwange
  • Unterwangenschiene, einteilig 45°, mit Fingereinfräsungen (Minimalanschlag 20 mm)
• Sicherheit und Sonstiges
  • Lichtschrankenpaket zur Bedienung von vorne
  • RFID Schalter zur Absicherung der Seitentüren
  • Werkzeuge: Standardmaschine ohne Biegewangen- und Oberwangenwerkzeuge
  • Klimagerät
  • Fußschalter 2-pedalig
  • Fundamentplatten inkl. Dübel

POS 2000 Professional

Der Standard für industrielle Schwenkbiegemaschinen

Die bewährte POS 2000 Professional macht die Programmierung von Schwenkbiegemaschinen schnell und komfortabel.

Aus einem umfangreichen und erweiterbaren Katalog können die gewünschten Programmteile ausgewählt werden, durch Antippen des Bildschirms werden Winkel- und Schenkelmaße angepasst.

Die Steuerungssoftware zeigt exakt, was die Maschine tut: Schwenkbiegemaschine, Werkstück und Werkzeug werden schematischdargestellt und für jeden Biegeschritt aktualisiert. Wer abseits der Maschine in der Arbeitsvorbereitung programmiert, kann über Biegesimulationen die Qualität seiner Programme testen und so Ausschuss und Verzögerungen in der Fertigung wirksam vermeiden. Die Software steuert nicht nur die Maschine, sondern unterstützt die Benutzer bei der Bearbeitung: Alle notwendigen Bedienertätigkeiten wie Wenden, Umdrehen etc. werden je Biegeschritt angezeigt.

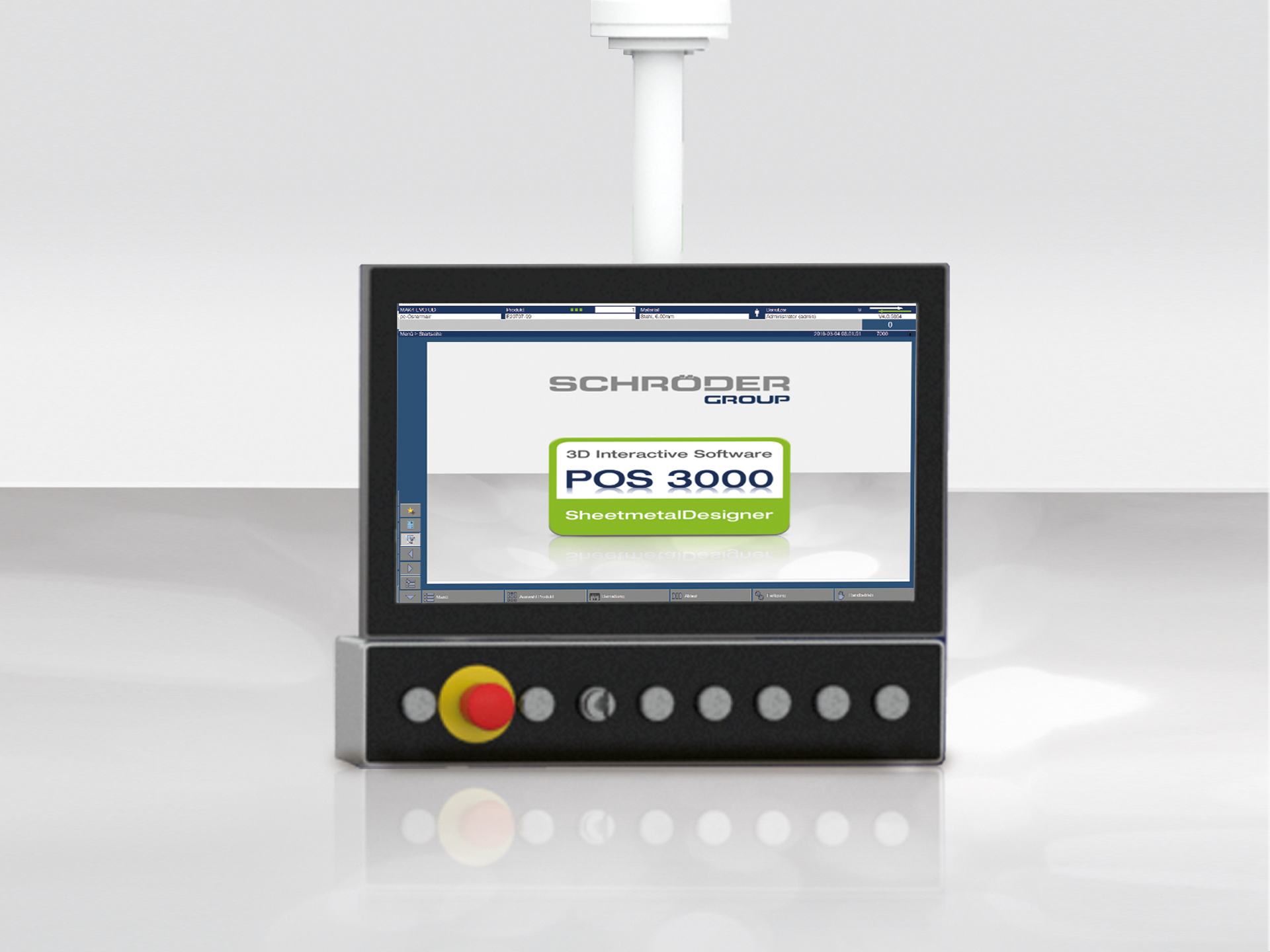

POS 3000 3D-Grafiksteuerung

Blechdesign interaktiv

POS 3000 3D-Grafiksteuerung ist eine der leistungsfähigsten Steuerungen am Markt – und weil Hard- und Software aus einem Hause kommen, sind PowerBend Industrial UD und POS 3000 3D-Grafiksteuerung perfekt aufeinander abgestimmt.

So komfortabel arbeiten Sie mit POS 3000:

In einer übersichtlichen Produktauswahl mit Suchfunktion und Navigation in Unterverzeichnissen wählen Sie Arbeitsschritte und verknüpfen sie im Menü Produktionsplan zu Arbeitsfolgen.

Einzelne Produktprofile können durch intuitives Zeichnen mit dem Finger sehr schnell entworfen werden. Im Bemaßungsmenü können Sie dann die genauen
Maße eingeben und ändern. Zur Kontrolle und Abstimmung mit den Kunden kann die Zeichnung an einem Drucker auf Papier ausgegeben werden.

Aus dem so erstellten Programm generiert die Software eine optimale Biegefolge, mit automatischer Kollisions- und Grenzwertprüfung. Biegewinkel und Zuschnitt werden durch Interpolation aus der Datenbank automatisch korrigiert.

Abwicklungssoftware Schröder Unfold

Unkompliziert und einfach – die neue Abwicklungssoftware „SCHRÖDER Unfold“

Um Hardware und Software noch besser aufeinander abzustimmen hat Hans Schröder Maschinenbau in Zusammenarbeit mit einem externen Dienstleister eine Abwicklungssoftware entwickelt, die es ermöglicht Blechzuschnittsgrößen noch schneller und präziser zu berechnen.

Optionen

• Hinteranschlag
  • Erweiterungen zum J- oder U-Anschlag möglich: Basis Anschlag motorisch bis 1600 mm, geschlossen
    Nur in Verbindung mit Bedienung von hinten
  • U-Anschlag 1600 mm: doppelte Anzahl Kugelrollen und Ecken der Auflagebleche
    verschweißt und geschliffen
  • U-Anschlag: doppelte Anzahl Kugelrollen, Ecken der Auflagebleche verschweißt und geschliffen, Auflagebleche außen breiter, mit Kugeln
  • J-Anschlag links oder rechts: doppelte Anzahl Kugelrollen, Ecken der Auflagebleche verschweißt und geschliffen, Auflageblech außen breiter, mit Kugeln
  • 2 feste Winkelanschläge (links und rechts)
  • 2 pneumatisch absenkbare Winkelanschläge im Gang
• Steuerung
  • POS 3000 3D Grafiksteuerung, DXF-Import und vergrößerte Rechnerleistung
  • POS 3000 oder POS 2000 Professional PC-Version
  • SCHRÖDER Unfold Abwicklungssoftware (POS 3000 PC Version notwendig)
• Dienstleistungen
  • Online-Support – erweiterter Maschinenservice (incl. Fernwartung – Anschluss muss vom Kunden gestellt werden)
  • Wartungsvertrag für vorbeugende Instandhaltung innerhalb Deutschlands (andere Länder auf Anfrage)
• Sicherheit und Sonstiges
  • Zusatzeinrichtung für 2-Mann Bedienung gem. UVV

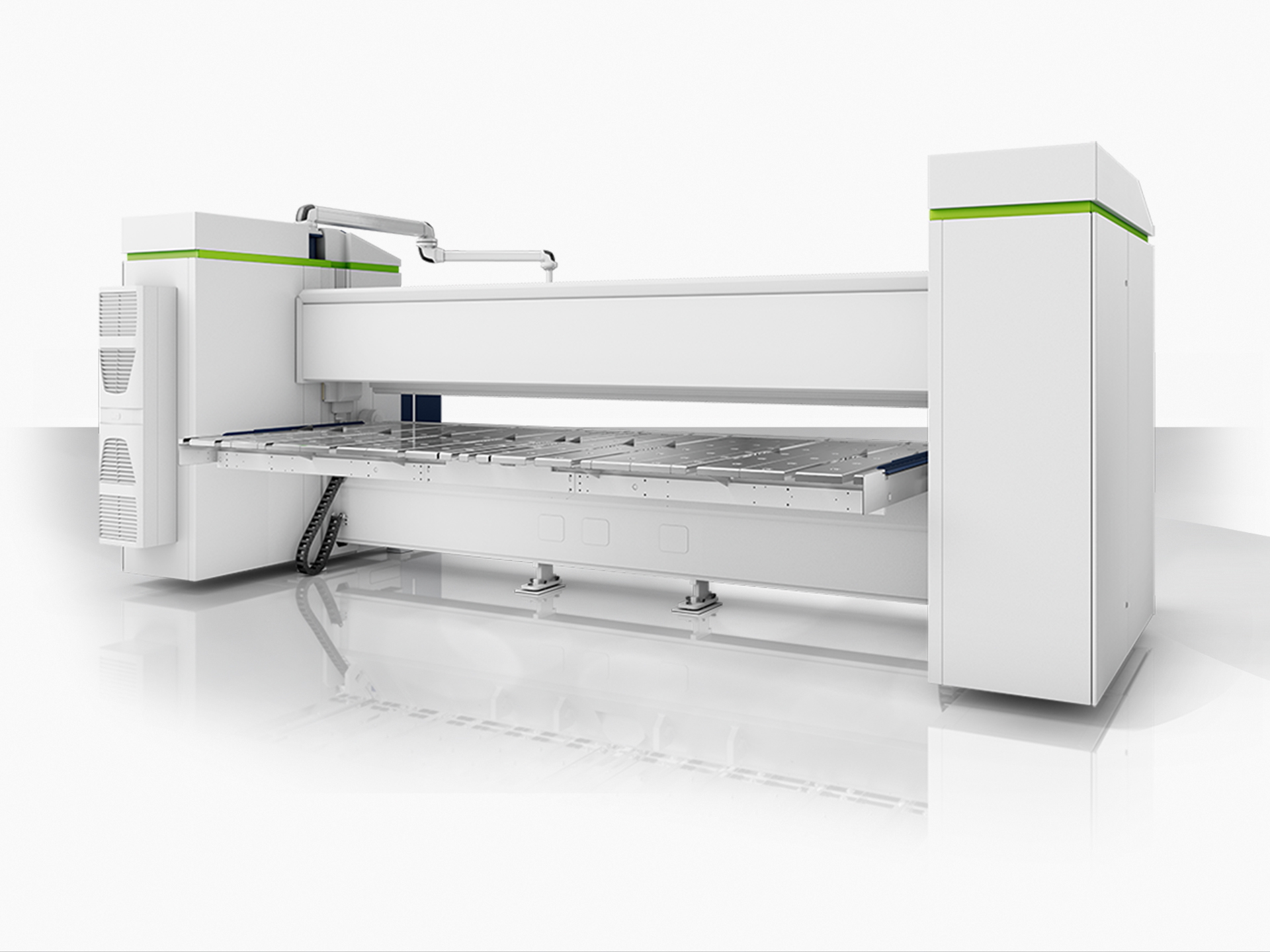

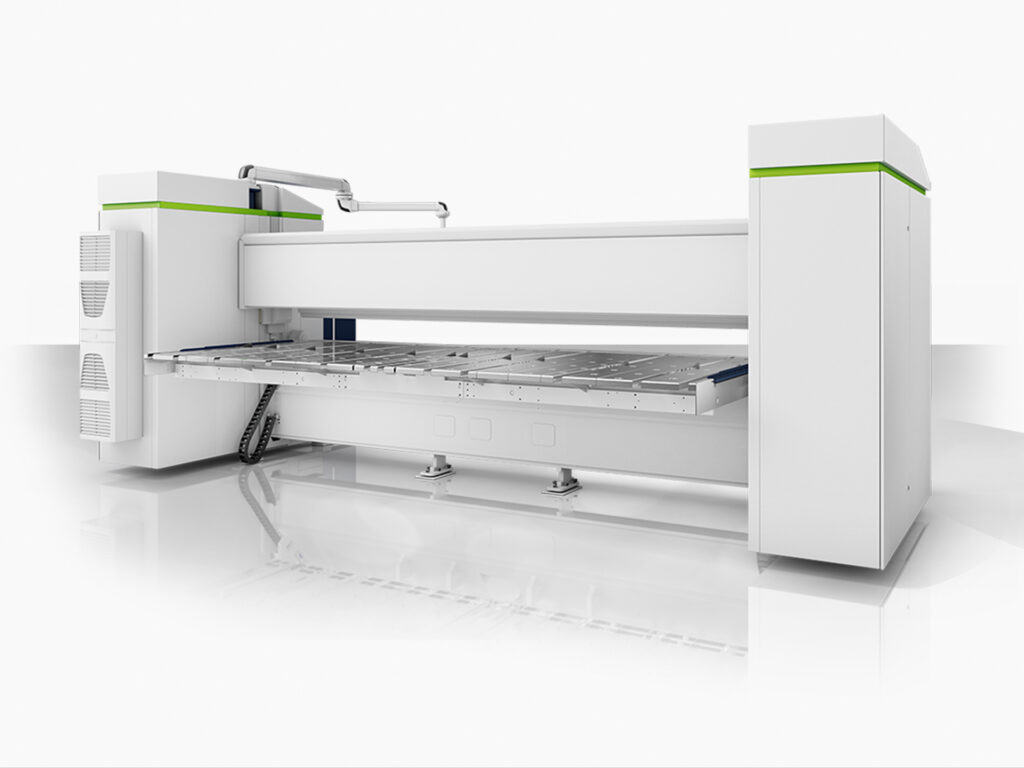

  • Zusätzliche Bedienung von hinten
    – 2. Fußschalter
    – Zugangssicherung vorne durch Lichtschranken
    – horizontale Lichtschranke in Bedienergasse
  • Sicherheitspaket Plus: Lichtschrankenpaket vorne
  • Fußschalter verfahrbar auf Winkelschiene
  • Spannungswandler 30 kVA
  • Diverse Unterwangen-, Biegewangen- und Oberwangenwerkzeuge
