MHSU

Überblick

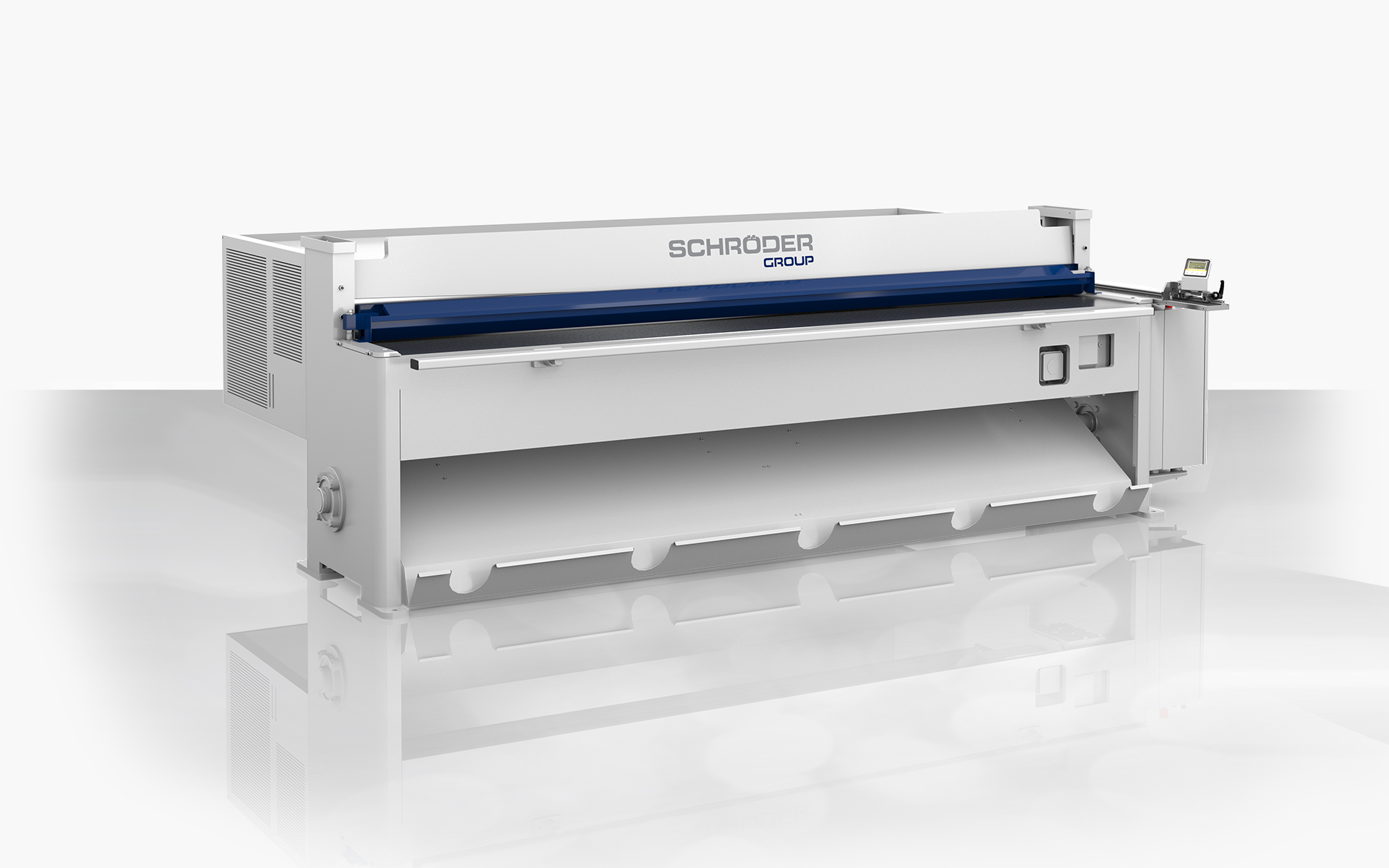

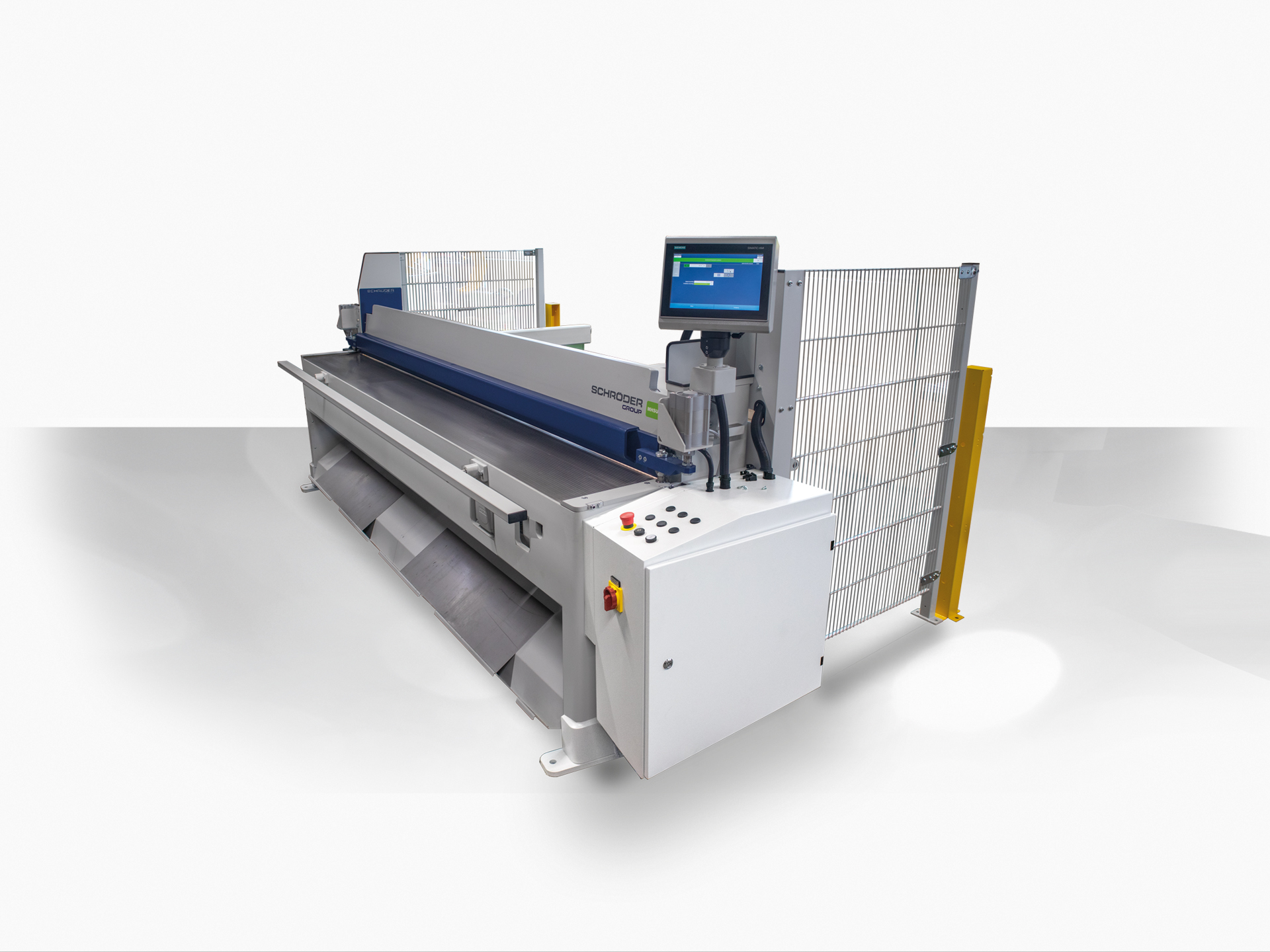

Die Motortafelschere MHSU ist das Einstiegsmodell bei unseren motorischen Tafelscheren. Klein und kompakt in der Grundversion, für viele spezielle Aufgaben einsetzbar durch eine Vielzahl von Ausstattungsmöglichkeiten.

Prospekte:
deutsch
english

Details

  • Manueller Hinteranschlag 750 mm von vorne verstellbar mit Digitalanzeige
  • Niederhalter mit Hartgummileiste zur Schonung polierter Bleche
  • Verlängerter, ausziehbarer Auflagetisch
  • Ganzstahlmesser 2-schneidig
  • Rückraumabsicherung gem. CE über 3-strahlige Lichtschranke und seitlichem Schutzgitter
  • Einstellbarer Winkelanschlag links und rechts mit Skala
  • Einstiche in 10 mm Abstand parallel zum Untermesser über den gesamten Tischverlauf
  • Wahlschalter für Einzel- und Dauerhub
  • Fußschalter
  • Fundamentplatten incl. Dübel

Prospekte:
deutsch
english

Technische Daten

Typ Leistung Nutzlänge Schnittwinkel Hubzahl Antriebsleistung
[mm] [mm] [°] [pro min.] [kW]
1250×4,0 4,00 1280 2,0 34 4,0
1500×2,5 2,50 1530 2,7 34 3,4
1500×4,0 4,00 1530 2,7 34 4,0
2000×2,5 2,50 2030 2,0 34 3,4
2000×3,0 3,00 2030 2,0 34 4,0
2500×2,0 2,00 2530 1,7 34 3,4
2500×2,5 2,50 2530 1,7 34 4,0
3200×1,5 1,50 3230 1,3 34 3,4
3200×2,0 2,00 3230 1,3 34 4,0

Prospekte:
deutsch
english

Optionen

Optionen

  • Schrauben zur Feinjustierung von Schnittgut unter 0,5 mm
  • Messer zum Schneiden von Edelstahl
  • Manueller Hinteranschlag 1000 mm, von vorne verstellbar mit Digitalanzeige

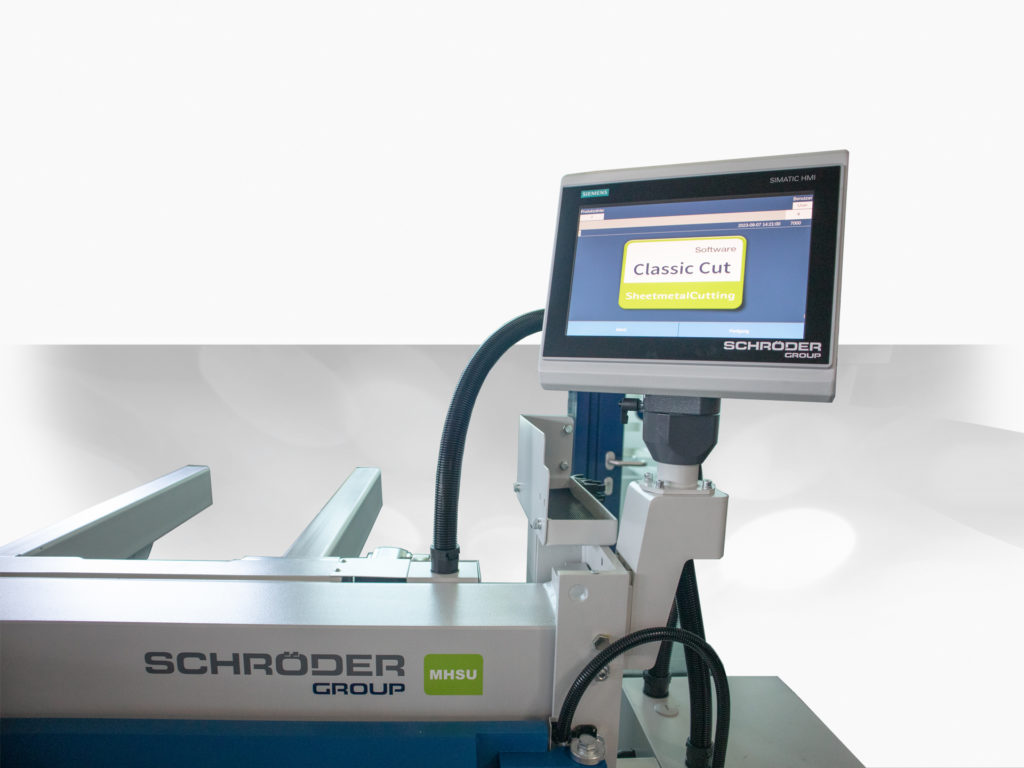

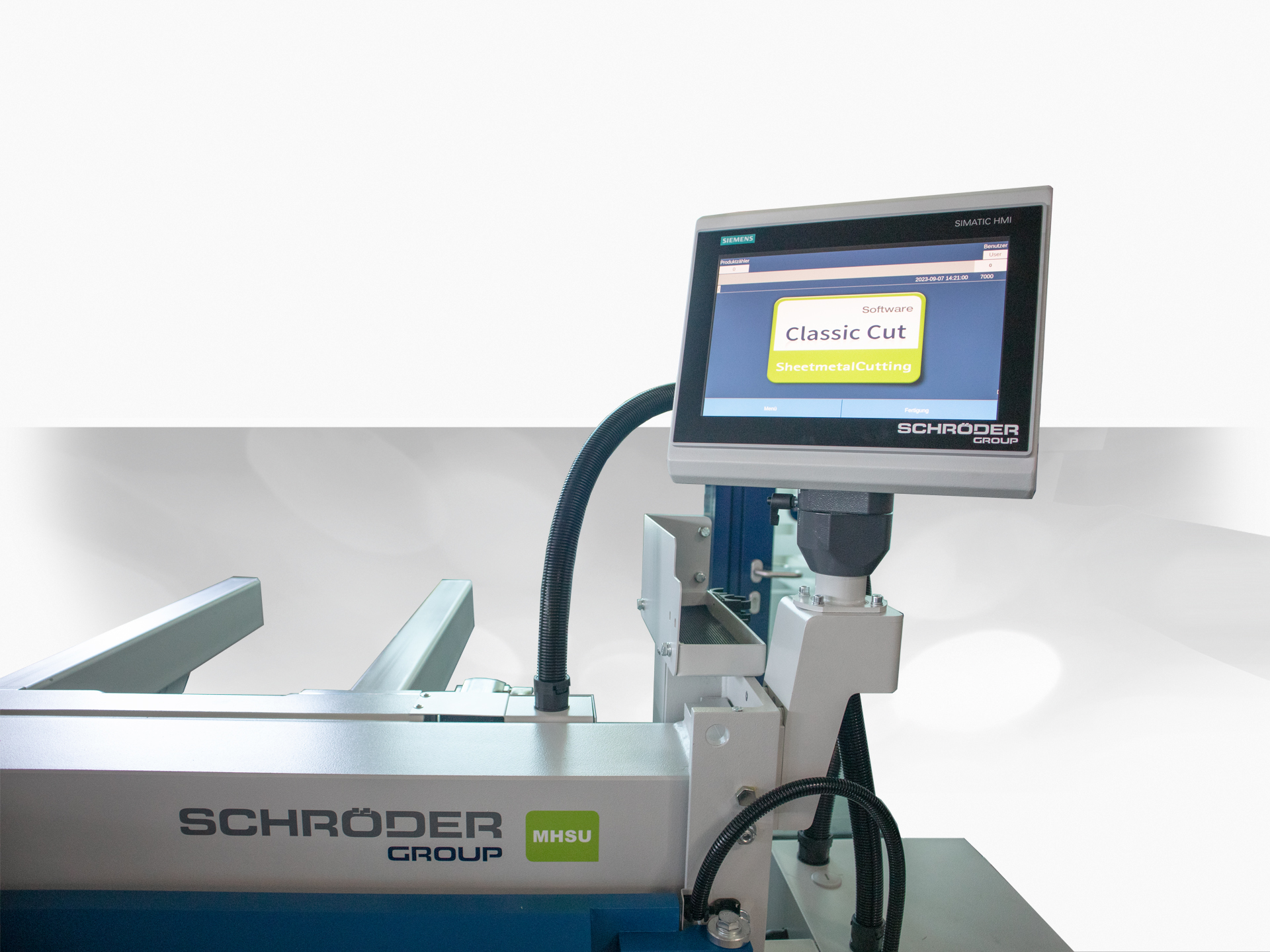

  • NC-Positionieranschlag Classic Cut
  • Blechhochhaltevorrichtung pneumatisch gesteuert, nach hinten
  • Blechhochhaltevorrichtung pneumatisch gesteuert nach vorne incl. Blechrutsche, Rückraumabsicherung durch Schutzkäfig
  • Blechhochhaltevorrichtung nach vorne, bei Anschlagerweiterung bis 1000 mm
  • 2 Auflagekonsolen mit T-Nut incl. Maßstab (ausziehbarer Auflagetisch entfällt)
  • Verlängerter Winkelanschlag (rechts oder links) mit Maßstab
  • Verlängerter Winkelanschlag (rechts oder links) mit Maßstab incl. seitlichem Klappanschlag auf Linearführung

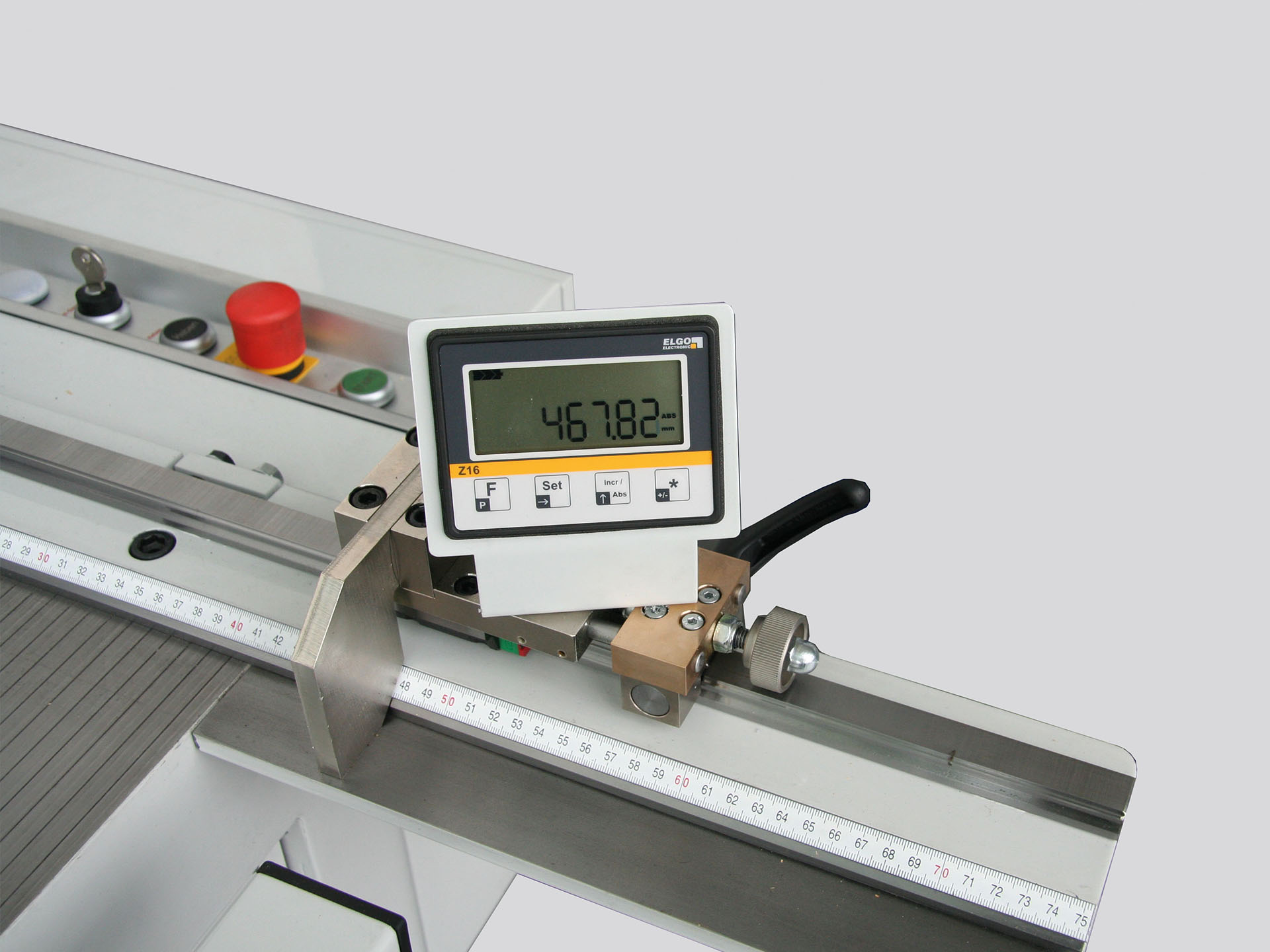

  • Verlängerter Winkelanschlag (rechts oder links) mit elektronischem Längenmesssystem, Feineinstellung und seitlichem Klappanschlag auf Linearführung
  • Verstellbarer Winkelanschlag mit Gradeinteilung 0 – 180°
  • Linearführung stirnseitig für verschiebbare T-Nuten Konsolen (ohne Konsole)
  • Verschiebbare Konsole für stirnseitige Linearführung einschl. T-Nut und Maßstab
  • Longlife Lagerung, Kurbelstange mit Pendelrollenlager Pleuelstangen mit Nadellager

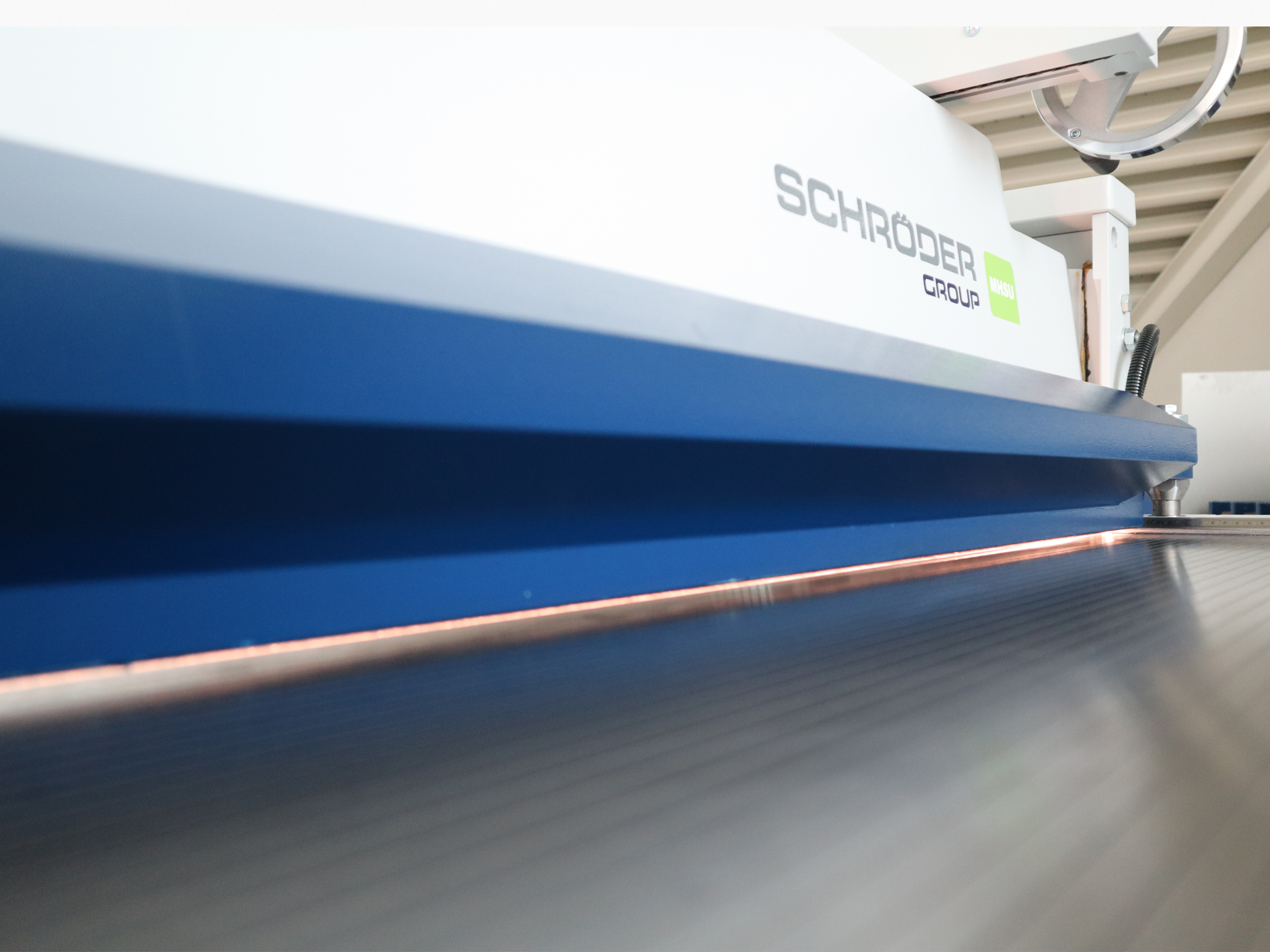

  • LED Schnittkantenbeleuchtung

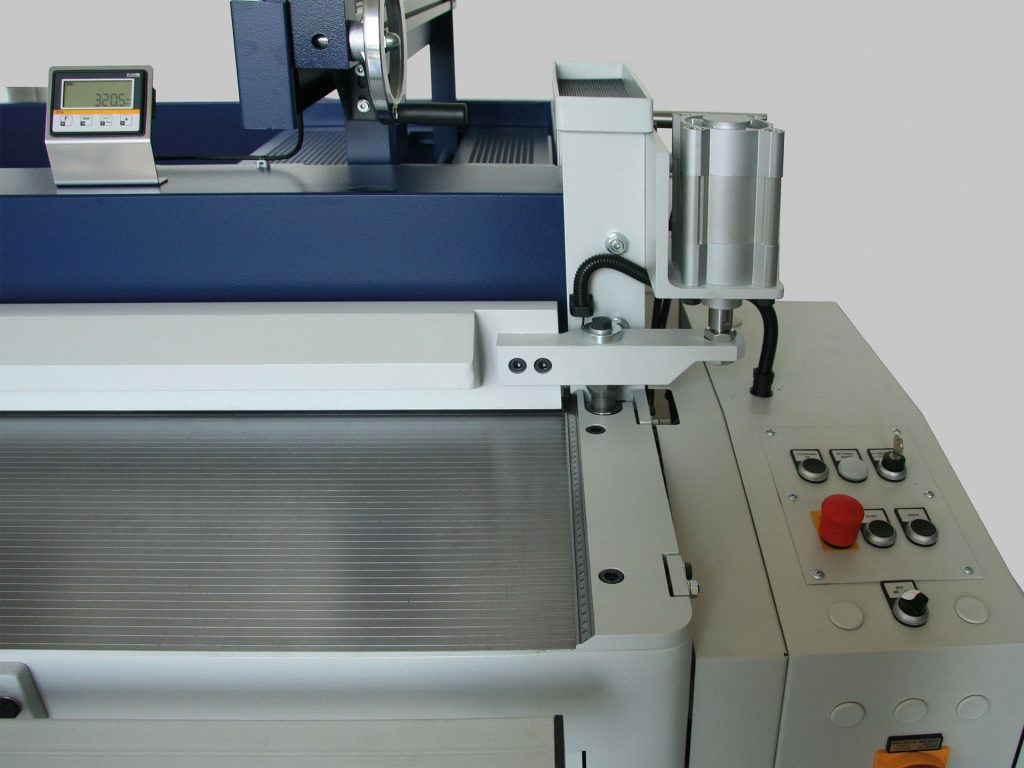

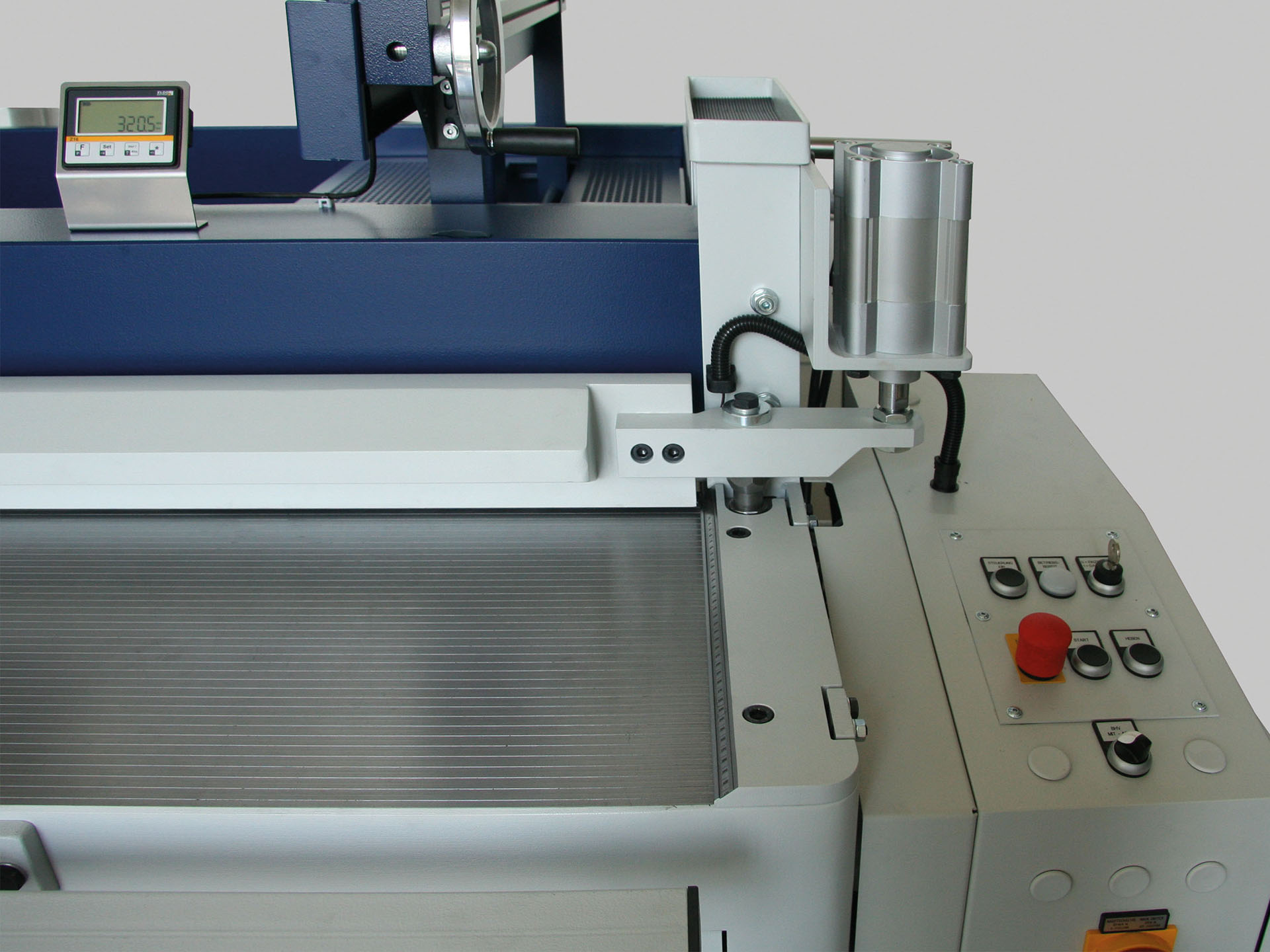

  • Pneumatischer Niederhalter
  • Schnittzähler
  • Verlängerte Blechrutsche nach vorne

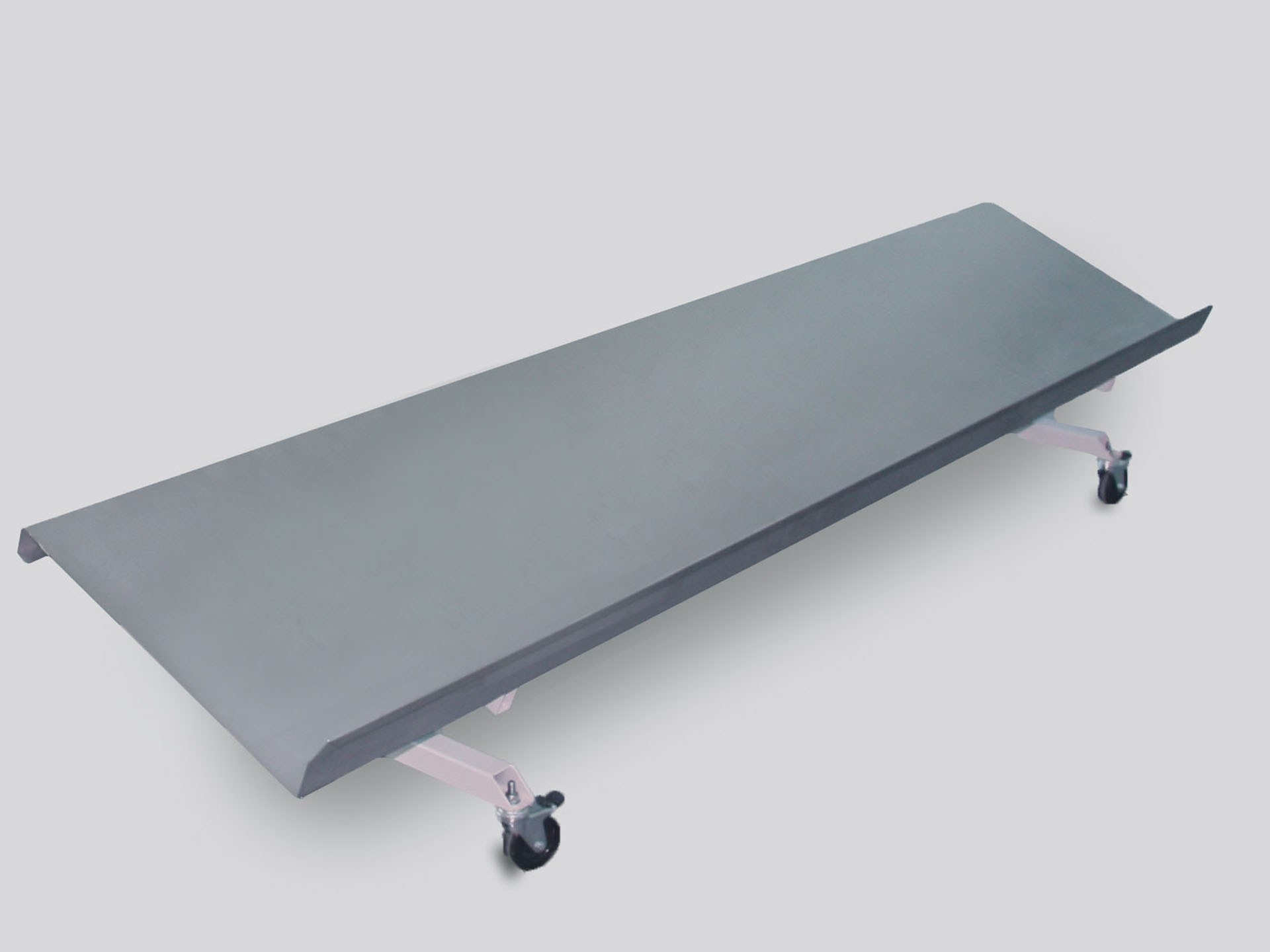

  • Rutschenwagen einfach mit 4 Lenkrollen, 2 feststellbar
    (für Zuschnitte bis max. 500 mm bis max. 200 kg)

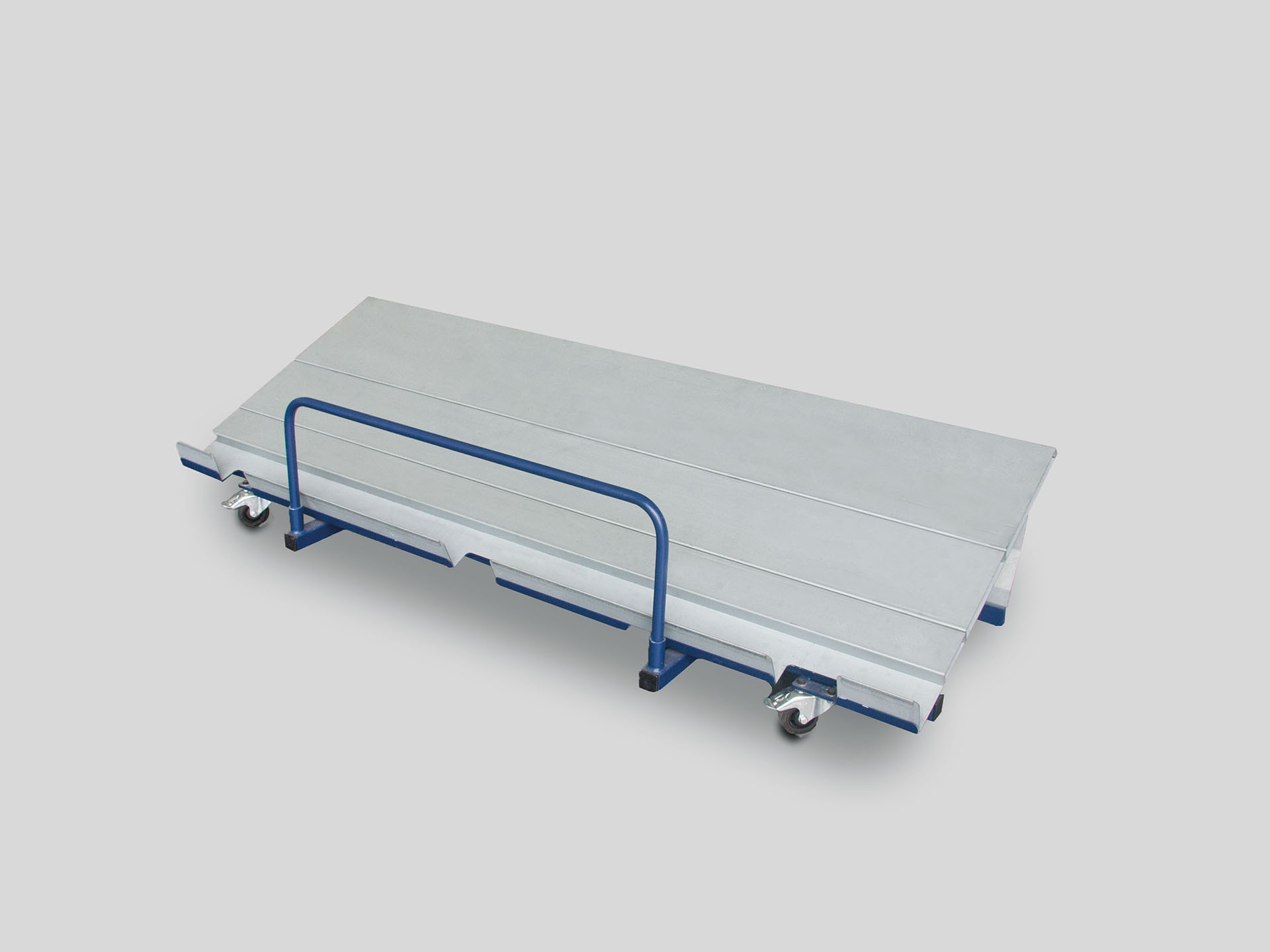

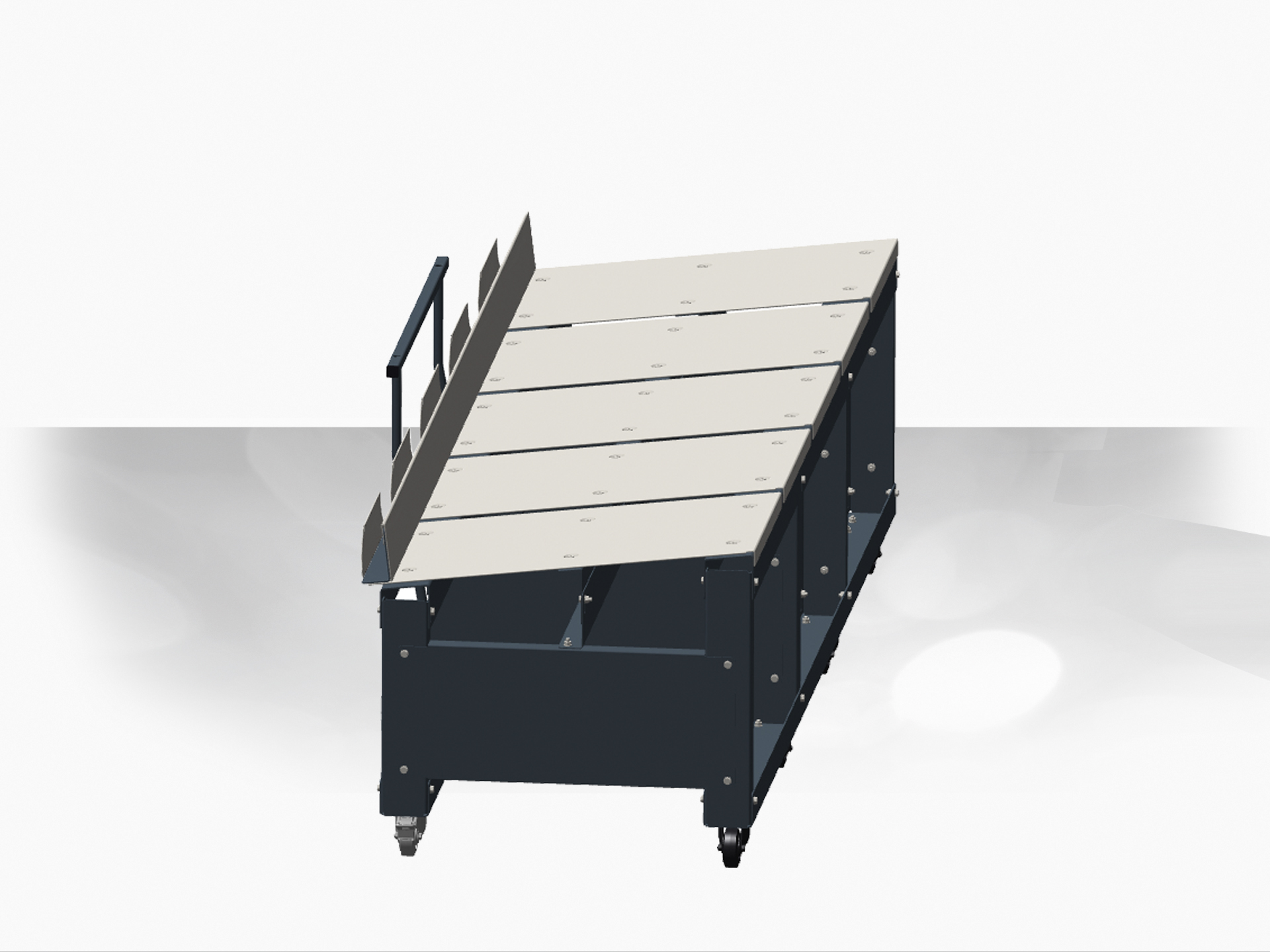

  • Stapelwagen (ohne Blecheinlagen) einsetzbar nach vorn und nach hinten mit 4 Lenkrollen, 2 feststellbar
    (für Zuschnitte bis max. 750 mm bis max. 500 kg, nur in Verbindung mit Blechhochhaltevorrichtung)
  • Blecheinlagen für Stapelwagen
