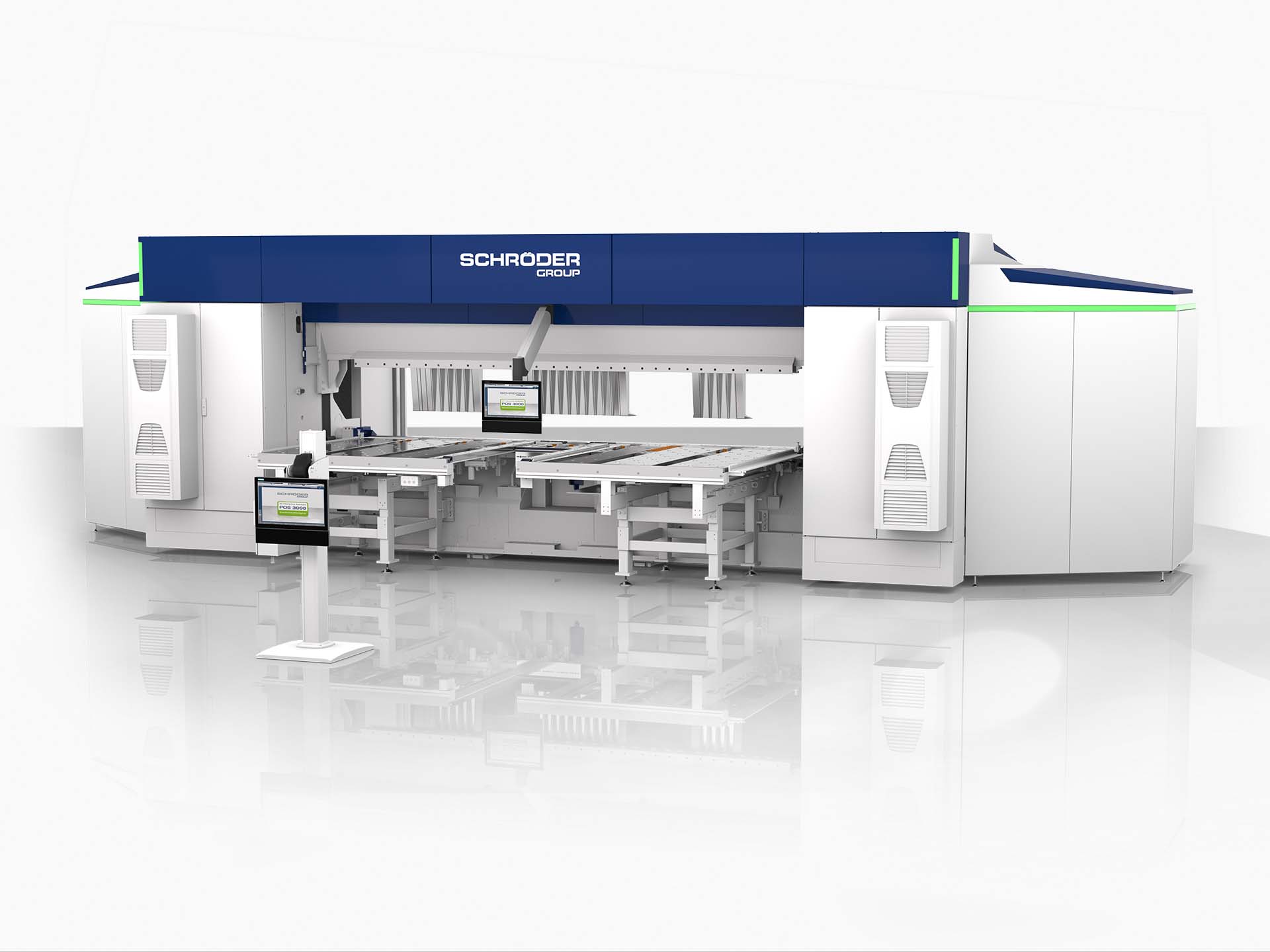

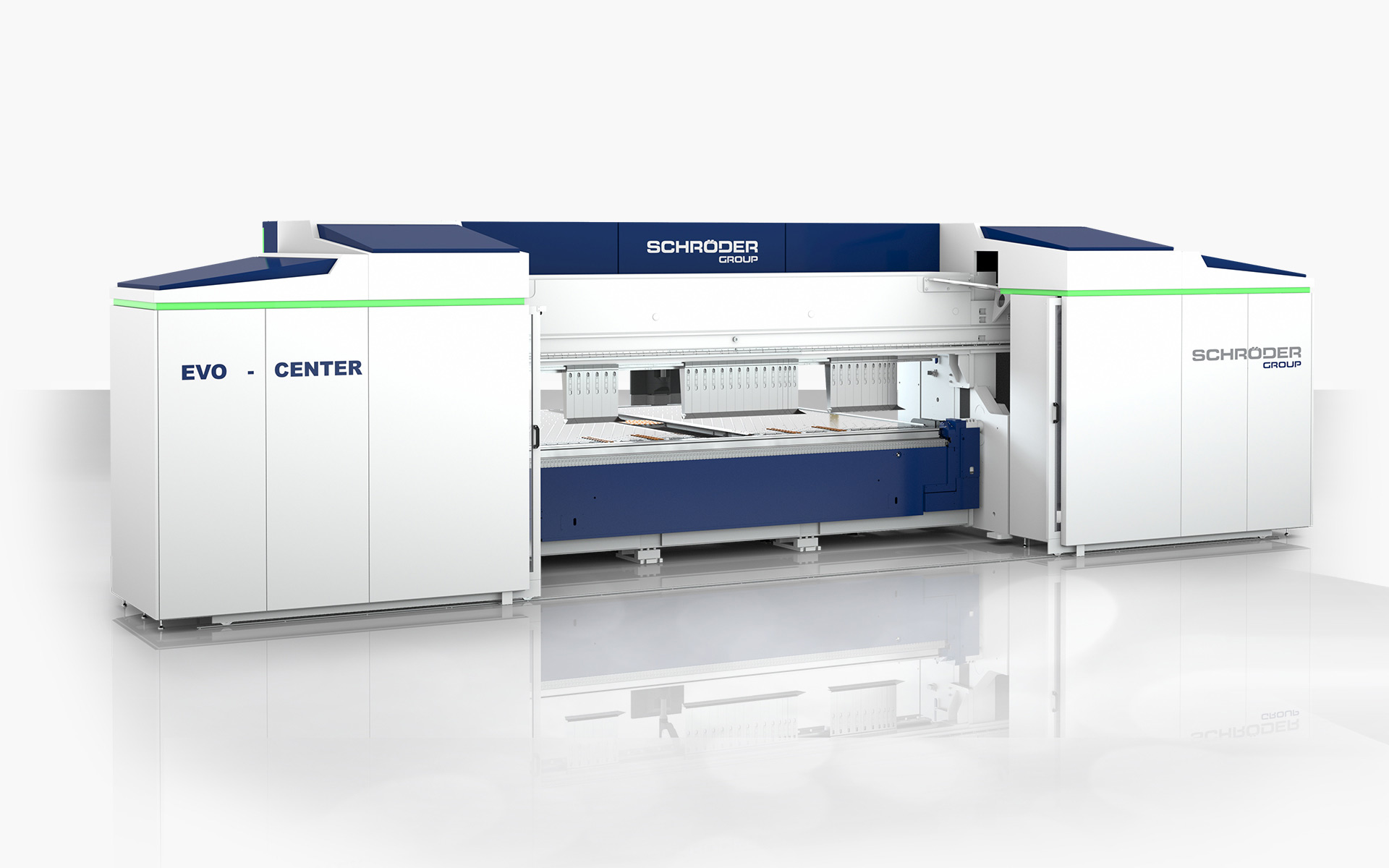

EVO Center

• Steuerung
  • POS 3000 3-D Grafik Steuerung mit Touch-Screen-Farbdisplay verfahrbar über Traverse
  • Radius-Step-Bending Funktion
  • Fernwartung über Internet
  • Externe Programmierung
• Oberwange
  • Oberwangengeometrie 180°
  • Oberwangenhub: 850 mm
  • Hydraulische Werkzeugklemmung (WZS 6010)
  • Vollautomatischer Werkzeugwechsler
• Biegewange
  • Up’n Down Biegewange automatisch gesteuert durch POS 3000
  • Pneumatische Klemmung der Biegewange
  • Motorische Biegewangenverstellung 180 mm
  • Motorische Biegemittelpunktverstellung 100 mm
  • Motorische Zentralbombierung
  • Drehmittelpunktverstellung, Antrieb Frequenzumrichter gesteuert
• Anschlag
  • Auflagetisch 1700 mm in U-Form, geteilte Auflagebleche mit Stahlkugelrollen
  • Winkelanschlag links und rechts 1500 mm (außen)
  • Saugplatten im Anschlagtisch, automatisch angesteuert über POS 3000
  • 2 pneumatisch absenkbare Winkelanschläge im Gang montiert, programmgesteuert
  • Referenzierachse vorne
• Arbeitssicherheit
  • Absicherung der Bedienung von hinten durch Lichtvorhang, gesteuert über Sicherheits-SPS

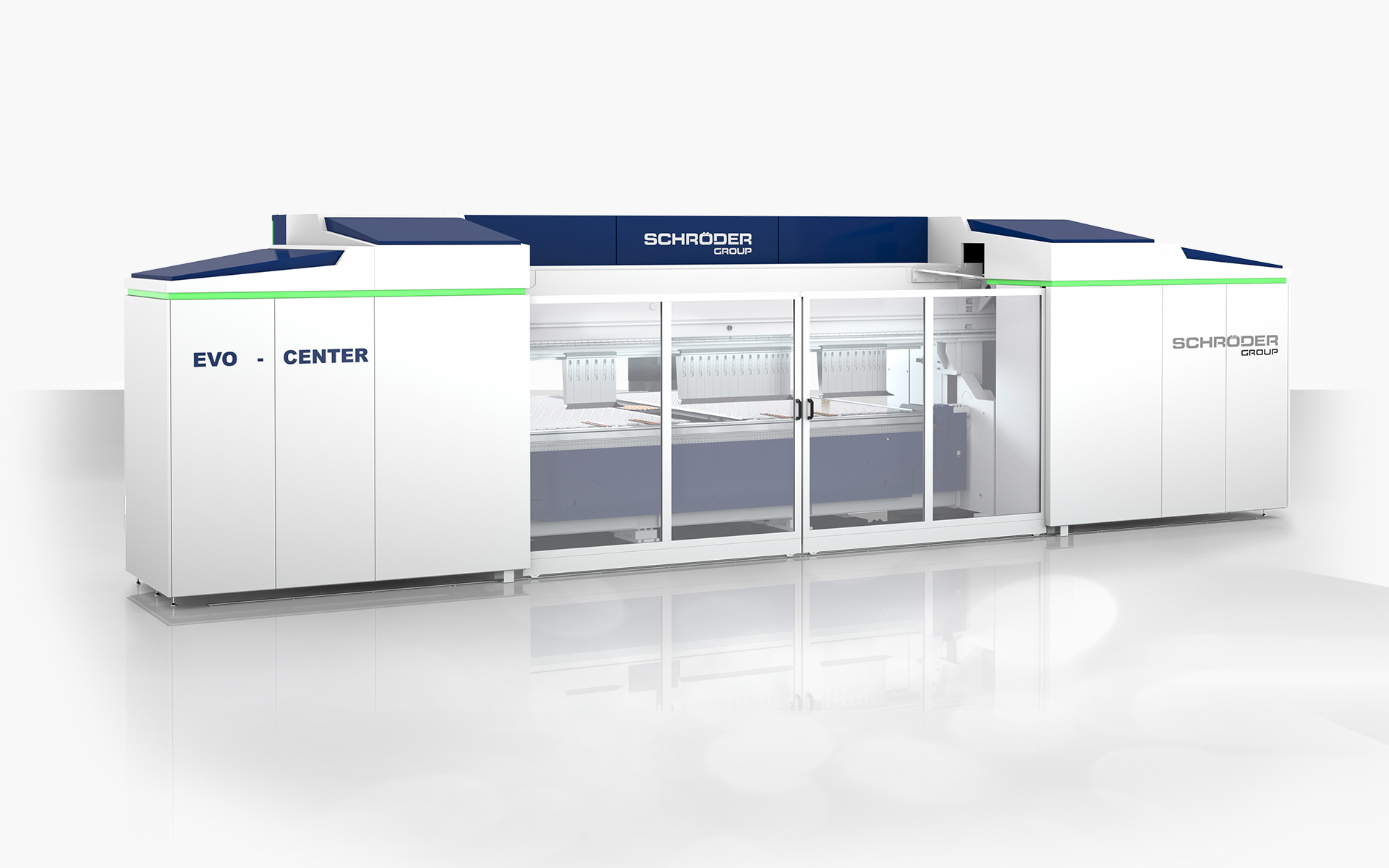

  • Absicherung vorne durch 2-flüglige Schiebetür mit Polycarbonatfüllung
• Antriebe:
  • Servo-Umrichter gesteuerte Antriebe für Oberwange, Biegewange, B-Achse, D-Achse und Anschlag
• Sonstiges
  • Klimageräte an beiden Schaltschränken
  • Fußschalter 2-pedalig mit Schutzhaube
  • Fundamentplatten incl. Dübel
  • Standardmaschine ohne Werkzeuge

Sonderzubehör

• Vollautomatischer Werkzeugwechsler für Oberwange und / oder Biegewange
•  Steuerung
  • Schröder Unfold Abwicklungssoftware
• Hinteranschlag
  • Beistelltisch links oder rechts, Tischauflage geschlossen mit Kugelrollen
  • 2 Stück Ablagetische für manuelle Entladung mechanisch absenkbar Tischauflage mit Kugelrollen
  • 2x Tischklappe zum Schließen der Lücke zwischen Anschlag und Beistelltisch
  • Pneumatisch absenkbare Anschlagfinger
  • Verschiedene Anschlagverlängerungen rechts und/oder links mit pneumatischer Absenkung (Kugeln im Auflagetisch)
  • Greiferanschlag: Auflagetisch in U-Form 2000 mm, Verfahrweg 150 – 2150 mm, 2 pneumatische Gripper, seitlich verschiebbar
  • Anschlag Drehteller – „AHS“, automatisch angesteuert über POS 3000, flexibles Handling, da automatische oder manuelle Beladung möglich
•  Sonstiges
  • Spannungswandler 18 kVA
  • Überseeverpackung
•  Werkzeuge
  • Diverse Biegewangen-, Oberwangen- und Unterwangenwerkzeuge

POS 3000 3D-Grafiksteuerung:

Blechdesign interaktiv
POS 3000 3D-Grafiksteuerung ist eine der leistungsfähigsten Steuerungen am Markt – und weil Hard- und Software aus einem Hause kommen, sind MAK 4 Evolution und POS 3000 3D-Grafiksteuerung perfekt aufeinander abgestimmt.

So komfortabel arbeiten Sie mit POS 3000:

In einer übersichtlichen Produktauswahl mit Suchfunktion und Navigation in Unterverzeichnissen wählen Sie Arbeitsschritte und verknüpfen sie im Menü Produktionsplan zu Arbeitsfolgen.
Einzelne Produktprofile können durch intuitives Zeichnen mit dem Finger sehr schnell entworfen werden. Im Bemaßungsmenü können Sie dann die genauen Maße eingeben und ändern. Zur Kontrolle und Abstimmung mit den Kunden kann die Zeichnung an einem Drucker auf Papier ausgegeben werden.
Aus dem so erstellten Programm generiert die Software eine optimale Biegefolge, mit automatischer Kollisions- und Grenzwertprüfung. Biegewinkel und Zuschnitt werden durch Interpolation aus der Datenbank automatisch korrigiert.

Abwicklungssoftware Schröder Unfold

Unkompliziert und einfach – die neue Abwicklungssoftware „SCHRÖDER Unfold“

Um Hardware und Software noch besser aufeinander abzustimmen hat Hans Schröder Maschinenbau in Zusammenarbeit mit einem externen Dienstleister eine Abwicklungssoftware entwickelt, die es ermöglicht Blechzuschnittsgrößen noch schneller und präziser zu berechnen.

Komplexe Werkstücke und kleine Losgrößen – kein Problem für die industrielle Schwenkbiegemaschine EVO-CENTER von Hans Schröder Maschinenbau mit der Topoption: Vollautomatischer Werkzeugwechsler. In Sekundenschnelle wird die Oberwange mit Werkzeugen bestückt.

Details

• Wergzeugwechselportal für Oberwangenwerkzeuge mit hydraulischer Werkzeugklemmung (insgesamt 8 Achsen) für maximale Oberwangenwerkzeughöhe 400 mm, zwei asynchron verfahrbare Werkzeugwechsler mit jeweils einer Greifeinheit
• Zusatzfunktion automatischer Werkzeugwechsel für Biegewangenwerkzeuge mit pneumatischer Werkzeugklemmung inkl. 2 Werkzeugmagazinen und einem Biegewangenwerkzeugsatz

EVO Center im Einsatz bei Altotec
