Lager-, Ausstellungs- und Gebrauchtmaschinen

Ausstattung

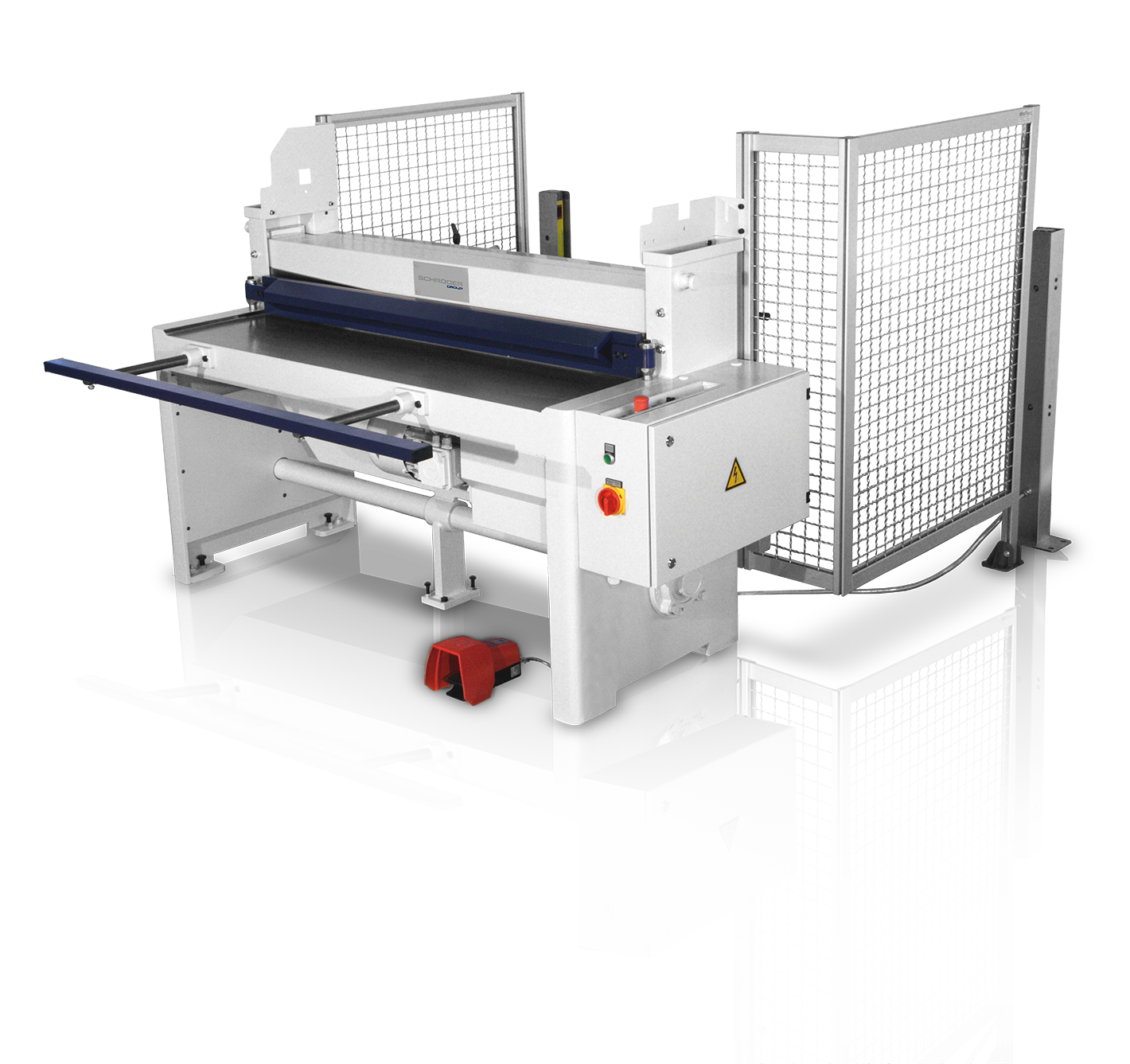

• Verlängerter, ausziehbarer Auflagetisch
• Einstiche in 10 mm Abständen parallel zum Untermesser über den gesamten Tischverlauf
• Niederhalter mit Hartgummileiste zur Schonung polierter Bleche
• Ganzstahlmesser 2-schneidig
• Messeröffnung 10/85
• Manueller Hinteranschlag 500 mm
• Einstellbarer Winkelanschlag rechts und links mit Skala
• Wahlschalter für Einzel- und Dauerhub
• Fußschalter 1-pedalig mit Schutzhaube
• Fundamentplatten incl. Dübel

• Schwenkbiegemaschine mit motorischem Antrieb
• Nutzlänge: 3240 mm
• Leistung bei 400 N/mm²: 3,0 mm
• Hub Oberwange: 350 mm
• Stromversorgung: 400/230 V, 50 Hz, 3 Ph, (N)PE
• Gewicht Grundmaschine: 6700 kg
• Farbe: RAL 7035 Lichtgrau /RAL 5003 Saphirblau

Zur umfangreichen Ausstattung gehören:

• Radius Step Bending Funktion
• Fernwartung (Anschluss über RJ45 Netzwerkkabel muss vom Kunden gestellt werden)
• Oberwangenantrieb: 2 x 2,2 kW; 65 mm/s, Achsen mit Kugelumlaufspindeln
• Werkzeugklemmung Oberwange hydraulisch (WZS 2000)
• Pneumatische Biegewangenklemmung (WZS 15100)
• Motorische Zentralbombierung für Biegewange
• Motorische Biegewangenverstellung 150 mm
• Motorische Biegemittelpunktverstellung +/-20 mm
• Fundamentplatten incl. Dübel
• Vorstopp Oberwange bei 15 mm
• Fußschalter 2-pedalig mit Schutzhaube

Technologiepaket Up and Down:

• Bedienung von vorne und von hinten: bei Bedienung vorne nur Aufbüge möglich
• Up and Down Funktion
• Biegewangenverstellung 150 mm (Umrichter gesteuert)
• 2 Servo-Antriebe zum stufenlosen Verschwenken der Achse
• Biegewangenverstellung mit Servoantrieb und Kugelumlaufspindeln
• Servogesteuerte Drehmittelpunktverstellung
• U-Anschlag 1600 mm (2 Sektoren), Auflagetisch mit Kugeln
• Zugangssicherung vorne durch Lichtschranken
• 2. Fußschalter verfahrbar auf Winkelschiene
• Externe Programmierung

Technologiepaket 3D (nur bei Up and Down:)

• Speedpaket Y-Achse: 2 x 3,0 kW; 100°/s
• Saugplatten im Anschlagtisch mit 6 Saugeinheiten, programmgesteuert incl. Anschlag gegen Biegewange
• 2 feste Winkelanschläge (links + rechts)
• 2 pneumatisch absenkbare Winkelanschläge im Gang
• POS 3000 – 3D Grafiksteuerung mit 19″ TFT Touch-Screen Farbdisplay am schwenkbaren Panel
• DXF-Import und erhöhte Rechnerleistung

Drehbare Oberwange für 2 Werkzeugstationen incl. hydraulischer Werkzeugklemmung beidseitig

• Oberwangengeometrie 48° / 180°

Werkzeuge Oberwange

• ohne Oberwangenwerkzeug

Werkzeuge Biegewange

• Biegeschiene segmentiert
  WZS 15100, phosphatiert ca. 1100 N/mm² Zugfestigkeit, Höhe 108 mm, Breite 15 mm
  Nr. 1 – L = 25/25/30/35/40/45/50= 250 mm
  Nr. 2 – L = 15x 200 mm
  Gesamtlänge 3250 mm

Rasterplattensatz für Biegeschiene 15mm

Werkzeuge Unterwange

• Unterwangenschiene Up and Down 30°, R 1,0
• WZS 16300, ca. 1100 N/mm² einteilig, direkt verschraubt mit Fingereinfräsungen, Minimalanschlag 10 mm
  b= 98 mm, h= 55 mm, Freiraum hinten= 45 mm, Freiraum vorne= 35 mm

• Schwenkbiegemaschine mit motorischem Antrieb
• Nutzlänge: 4040 mm
• Leistung bei 400 N/mm²: 2,5 mm
• Hub Oberwange: 350 mm
• Stromversorgung: 400/230 V, 50 Hz, 3 Ph, (N)PE
• Gewicht: 7560 kg
• Farbe: RAL 7035 Lichtgrau /RAL 5003 Saphirblau

Zur umfangreichen Ausstattung gehören:

• Radius Step Bending Funktion
• Fernwartung (Anschluss über RJ45 Netzwerkkabel muss vom Kunden gestellt werden)
• Oberwangenantrieb: 2 x 2,2 kW; 65 mm/s, Achsen mit Kugelumlaufspindeln
• Werkzeugklemmung Oberwange hydraulisch (WZS 2000)
• Pneumatische Biegewangenklemmung (WZS 15100)
• Motorische Zentralbombierung für Biegewange
• Motorische Biegewangenverstellung 150 mm
• Motorische Biegemittelpunktverstellung +/-20 mm
• Fundamentplatten incl. Dübel
• Vorstopp Oberwange bei 15 mm
• Fußschalter 2-pedalig mit Schutzhaube

Technologiepaket Up and Down:

• Bedienung von vorne und von hinten: bei Bedienung vorne nur Aufbüge möglich
• Up and Down Funktion
• Biegewangenverstellung 150 mm (Umrichter gesteuert)
• 2 Servo-Antriebe zum stufenlosen Verschwenken der Achse
• Biegewangenverstellung mit Servoantrieb und Kugelumlaufspindeln
• Servogesteuerte Drehmittelpunktverstellung
• U-Anschlag 1600 mm (2 Sektoren), Auflagetisch mit Kugeln
• Zugangssicherung vorne durch Lichtschranken
• 2. Fußschalter verfahrbar auf Winkelschiene
• Externe Programmierung

Technologiepaket 3D (nur bei Up and Down:)

• Speedpaket Y-Achse: 2 x 3,0 kW; 100°/s
• Saugplatten im Anschlagtisch mit 6 Saugeinheiten, programmgesteuert incl. Anschlag gegen Biegewange
• 2 feste Winkelanschläge (links + rechts)
• 2 pneumatisch absenkbare Winkelanschläge im Gang
• POS 3000 – 3D Grafiksteuerung mit 19″ TFT Touch-Screen Farbdisplay am schwenkbaren Panel
• DXF-Import und erhöhte Rechnerleistung

Oberwange

• Drehbare Oberwange für 2 Werkzeugstationen incl. hydraulischer Werkzeugklemmung beidseitig,
• Oberwangengeometrie 48° / 180°

Werkzeuge Oberwange

• ohne Oberwangenwerkzeug

Werkzeuge Biegewange

• Biegeschiene segmentiert
  WZS 15100, phosphatiert ca. 1100 N/mm² Zugfestigkeit, Höhe 108 mm, Breite 20 mm
  Nr. 1 – L = 25/25/30/35/40/45/50= 250 mm
  Nr. 2 – L = 19x 200 mm
  Gesamtlänge 4050 mm

Rasterplattensatz für Biegeschiene 20 mm

Werkzeuge Unterwange

• Unterwangenschiene Up and Down 30°, R 1,0
• WZS 16300, ca. 1100 N/mm² einteilig, direkt verschraubt mit Fingereinfräsungen, Minimalanschlag 10 mm
  b= 98 mm, h= 55 mm, Freiraum hinten= 45 mm, Freiraum vorne= 35 mm

• Hubbiegemaschine mit hydraulischem Antrieb
• Steuerung CFP 120 am schwenkbaren Panel, 12″ Farb LCD-Touch-Screen Display
• Bombiervorrichtung automatisch
• MAV 72 1 Achsen-Motoranschlag vorne, Verstellbereich 6 – 200 mm
• Auflagetisch im Bereich der Unterwange mit Stahlkugelrollen
• Geißfußwerkzeug h = 120 mm
