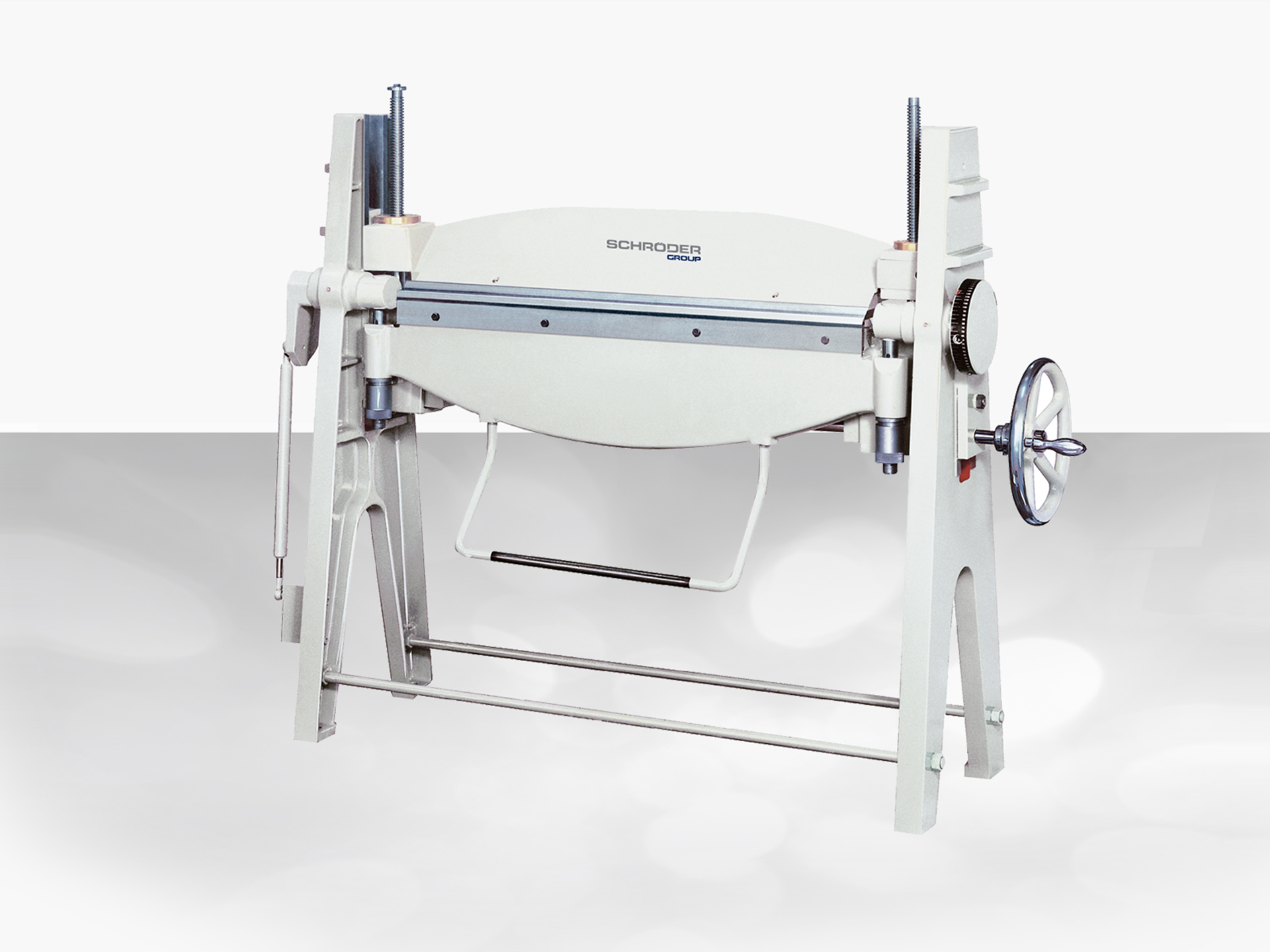

204

Überblick

Der Favorit des Handwerks. In Werkstätten, im Musterbau und bei Reparaturarbeiten ist sie unverzichtbar.

Prospekte:
deutsch
english

Details

  • Spitzschiene „SA“ 45° (WZS 1000), ca. 700 N/mm²
  • 2 Biegeschienen bestehend aus:
    10 mm Flachschiene und 17 mm Verstärkungsschiene
  • Biegewangen- und Unterwangenverstellung 60 mm
  • Verstellbarer Winkelanschlag
  • Oberwangenhub 220 mm

Prospekte:
deutsch
english

Technische Daten

Typ Leistung Nutzlänge Hub Oberwange Unter- und Biegewangen-
verstellung
[mm] [mm] [mm] [mm]
10/2 2,00 1020 220 60

Prospekte:
deutsch
english

Werkzeuge/Optionen

Optionen

Werkzeuge ca. 700 N/mm²

  • Spitzschiene „SB“ 20° R = 0,5
  • Rundschiene „RA“ 1,5 mm
  • Rundschiene „RA“ 3,0 mm
  • Rundschiene „RA“ 7,0 mm
  • Werkzeugaufnahme mit mechanischer Klemmung für Geißfußsegmente „KA“, Rastermaß 5 mm ab 25 mm
    • H = 60 mm, 45°, Freiraum 11 mm, Fußbreite 41 mm
    • H = 120 mm, 45°, Freiraum 11 mm, Fußbreite 41 mm

Anschlagsystem

  • HAH 21 – manueller Hinteranschlag, kombinierter Federfinger- und Hinteranschlag mit Skala, Ritzel und Zahnstange,
    Verstellbereich 0 – 600 mm
  • Pneumatische Biegehilfe
