528

Überblick

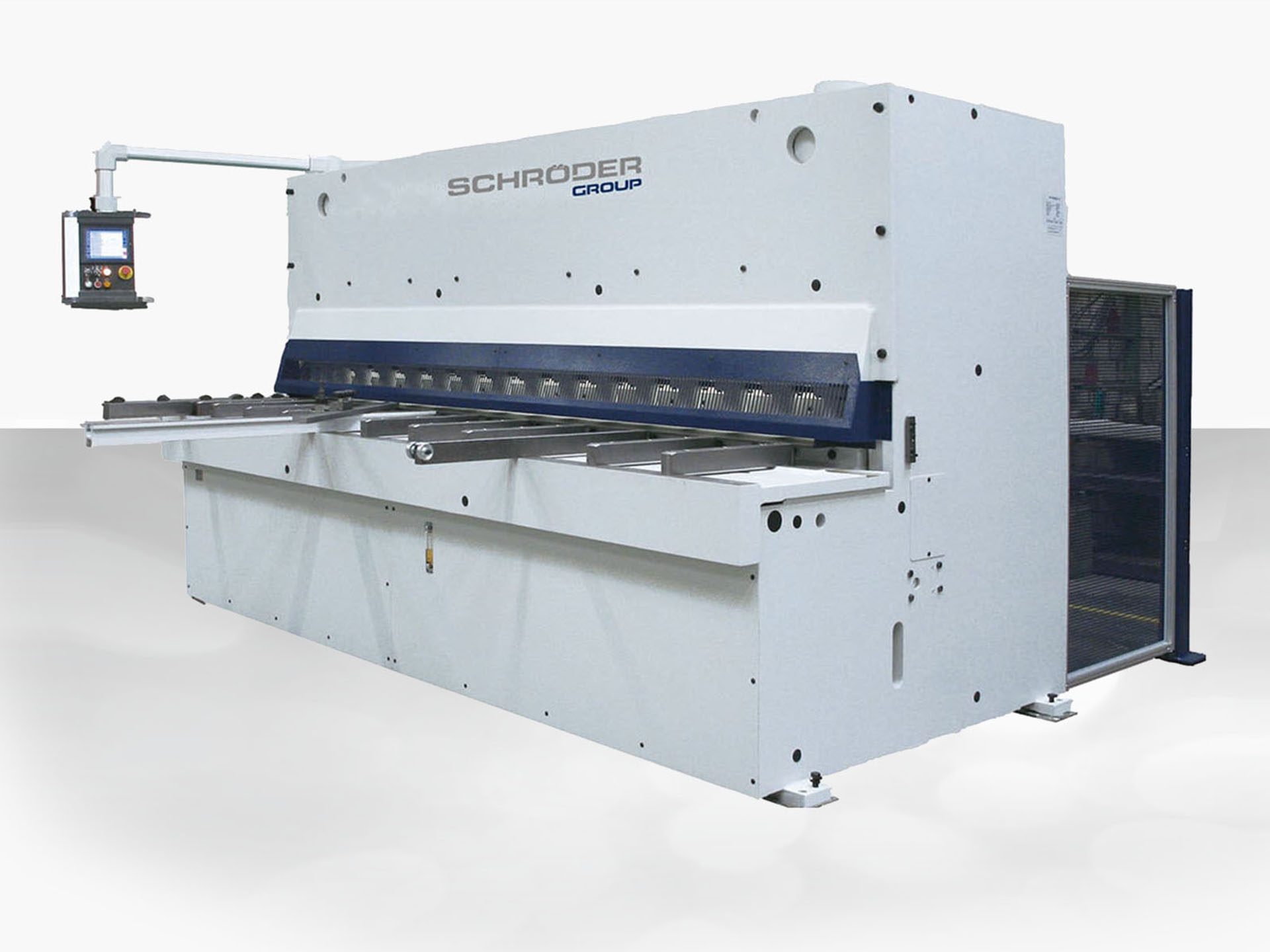

Die hydraulische Tafelschere 528 hat durch die massiven Baugruppen wie Seitenständer, Auflagetisch und Antriebseinheit eine hohe statische und dynamische Steifigkeit. Sie erfüllt damit alle Voraussetzungen für einen genauen Schnitt mit hoher Produktivität.

Details

  • Steuerung CGS 80 am schwenkbaren Panel, Farb-Touch-Screen Display 8″
    Betriebsart: Einzelhub, Dauerhub, Tippbetrieb
  • Messer ausgelegt für Stahl, Zugfestigkeiten bis ca. 700 N/mm²
  • Schnittkantenbeleuchtung
  • Flextisch
  • Rechter Winkelanschlag mit Maßstab, 1000 mm von Messerkante
  • Tischverlängerung 1000 mm lang
  • Schnittspaltverstellung zentral über Handrad an der linken Seite der Maschine
  • Automatische Berechnung des Scherwinkels
  • Hinteranschlag motorisch MAH – 52, Verstellbereich 10 – 1000 mm über Kugelumlaufspindeln
  • Sicherheitspaket gemäß CE: Rückraumabsicherung über 3-strahlige Lichtschranke
    inkl. seitlichem Schutzgitter
  • Achtung: Ab den Größen 30/13 mit motorischer Schnittspaltverstellung in der Standardausstattung

Technische Daten

Typ Leistung Nutzlänge Schnittwinkel Hubzahl Antriebsleistung
[mm] [mm] [°] [pro.min.] [kW]
20/6 6,0 2040 0,5 – 2,2 23 – 40 7,5
20/10 10,0 2040 0,5 – 2,2 20-38 15
25/6 6,0 2540 0,5 – 2,2 18 – 35 7,5
30/10 10,0 3040 0,5 – 2,2 13-26 15
30/13 13,0 3040 1,0 – 2,5 9 – 19 22
30/16 16,0 3040 1,0 – 3,0 12-5 37
30/20 20,0 3040 1,0 – 3,0 12-5 37
40/10 10,0 4040 0,5 – 2,2 14-7 15
40/13 13,0 4040 1,0 – 2,5 14-7 22
40/16 16,0 4040 1,0 – 2,5 10-7 37
